Produktmerkmale:

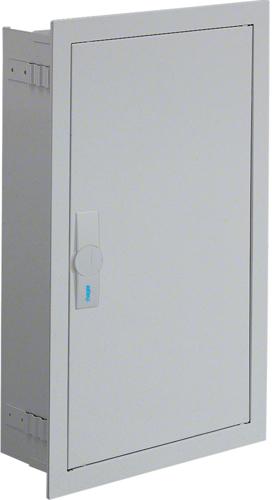

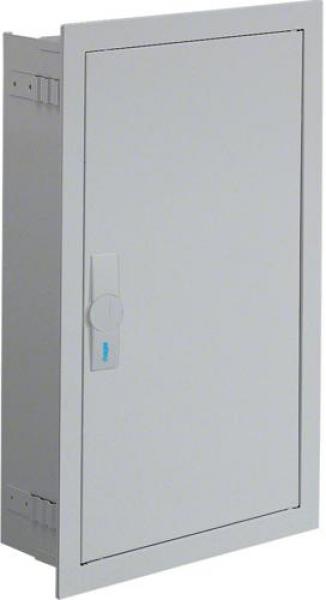

Schrankgehäuse nach DIN VDE 0603/1, Maßnorm DIN 43 870 zur Aufputz, Unterputz oder teilversenkter Montage.
- Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff.
- Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten.
- Rückseitige Vorprägung im Kunststoffteil.
- Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich als Möglichkeit zur Sammelschienenverbindung von verschiedenen Schränken oder in Verbindung mit einem Kabelanschlusskasten und Anschlusssatz.
- Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel.
- Türverschluss mit Vorreiber.
- Türverschluss durch andere Schließungen austauschbar.
- Schrank nebeneinander und übereinander anflanschbar.
- Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE).
Hinweis: Die Hauptleitung ist nach VDE-AR-N 4100:2019-04 von unten oder seitlich in den unteren Anschlussraum des Zählerschrankes einzuführen und dort anzuschließen.
Technische Merkmale
- Höhe installiertes Produkt: 650 mm
- Breite installiertes Produkt: 400 mm
- Tiefe installiertes Produkt: 150 mm
- RAL Farbnummer: 9010
- Montageart: über/neben/unter Zählerschrank
| Produkttyp | Hausanschlussschrank |
