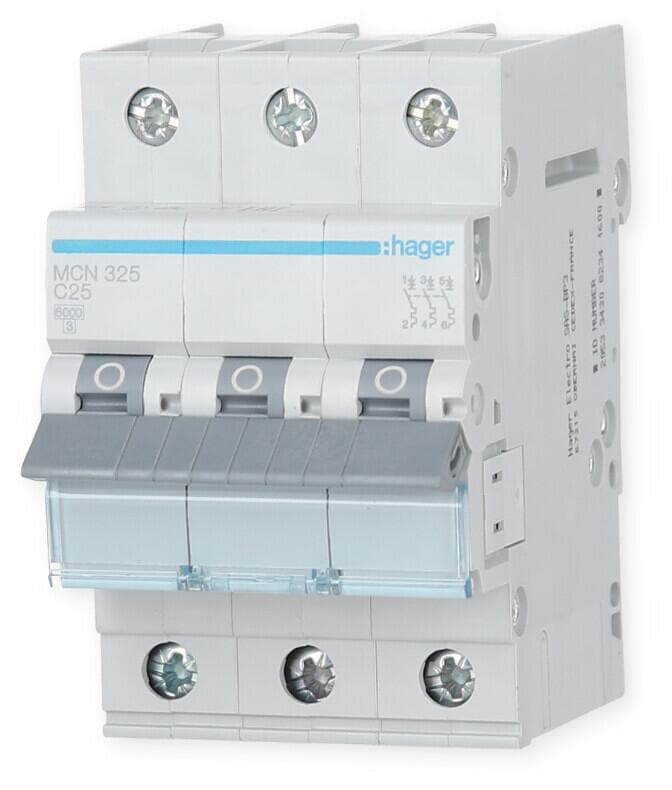

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 25A 3 Module
Der Leitungsschutzschalter, oft als LS-Schalter oder Sicherungsautomat bezeichnet, ist ein 3-poliges Gerät mit einer C-Charakteristik und einem Nennstrom von 25 Ampere. Er bietet einen Kurzschluss-Schutz mit einer Auslösecharakteristik von 6 Kiloampere. Die Installation umfasst 3 Platzeinheiten im Schaltschrank. Ideal für den Überlast- und Kurzschlussschutz in elektrischen Anlagen.
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Technische Daten:
- Nennstrom: 25 A
- Polart: 3P
- Auslösecharakteristik: C
- Anzahl Module: 3
- Ausschaltvermögen Icn AC nach IEC60898-1: 6 kA
- Isolationsspannung Ui: 500 V
- Stoßspannungsfestigkeit: 4000 V
- Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
- Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
- Grad der Verunreinigung nach IEC60664 / IEC60947-2: 2
| Bemessungsstrom [A] | 6kA |
| Nennstrom[A] | 25A |
