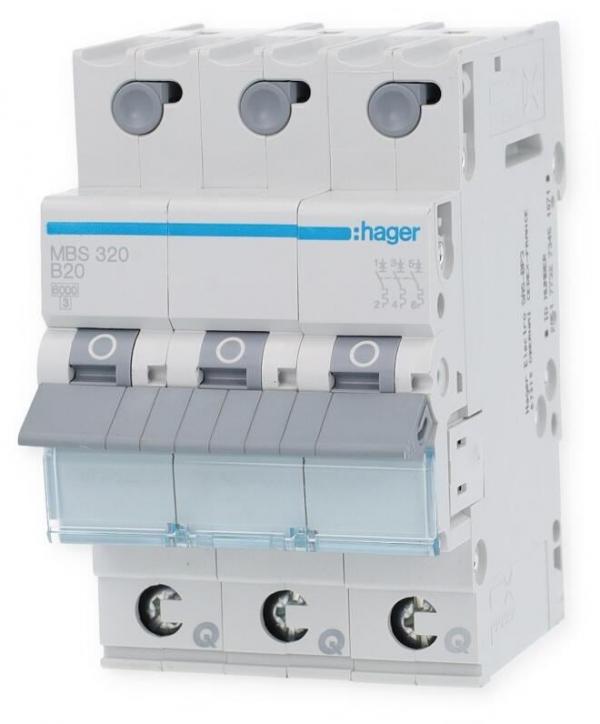

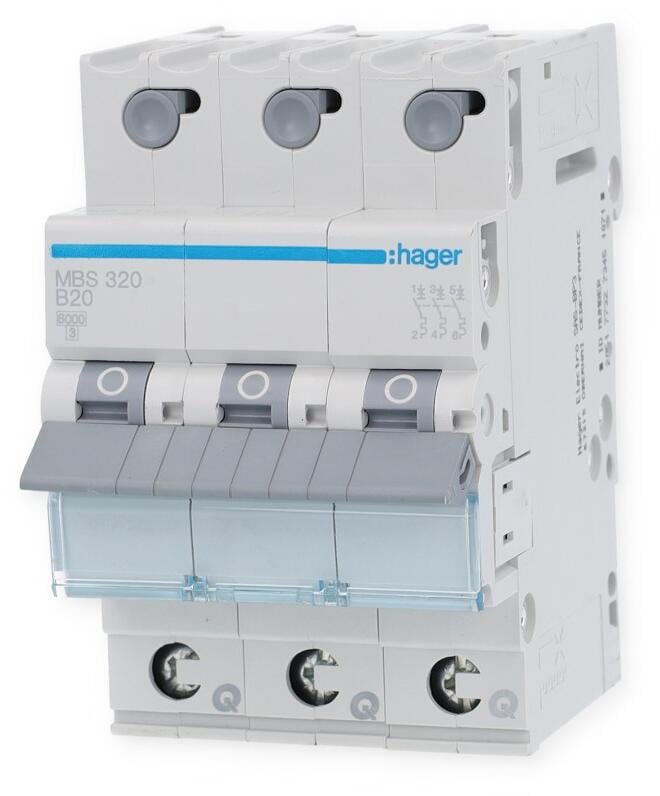

Leitungsschutzschalter, Sicherungsautomat, 3-polig, 6kA, B-Charakteristik, 20A
Der Leitungsschutzschalter mit 3-poliger Ausführung und einer B-Charakteristik bietet einen Nennstrom von 20 Ampere und eine Abschaltleistung von 6 Kiloampere. Ideal für den Schutz von Kabeln und Leitungen vor Überlast und Kurzschluss. Geeignet für Installationen in Verteilern mit drei Platzeinheiten. Entspricht den Sicherheitsnormen des Verband Elektro.
Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Technische Daten:
- Nennstrom: 20 A
- Polart: 3P
- Auslösecharakteristik: B
- Anzahl Module: 3
- Ausschaltvermögen Icn AC nach IEC60898-1: 6 kA
- Isolationsspannung Ui: 500 V
- Stoßspannungsfestigkeit: 4000 V
- Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
- Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
- Grad der Verunreinigung nach IEC60664 / IEC60947-2: 2
| Bemessungsstrom [A] | 6kA |
| Nennstrom[A] | 20A |
