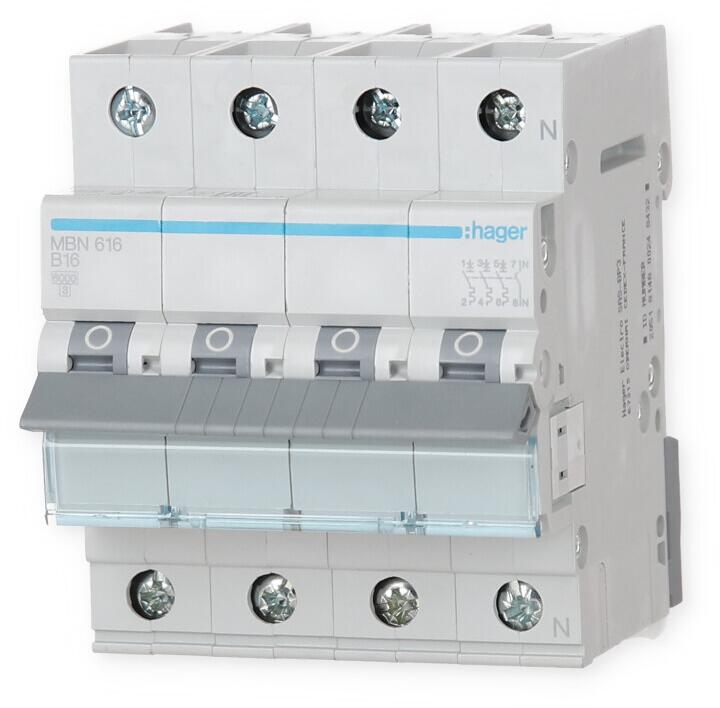

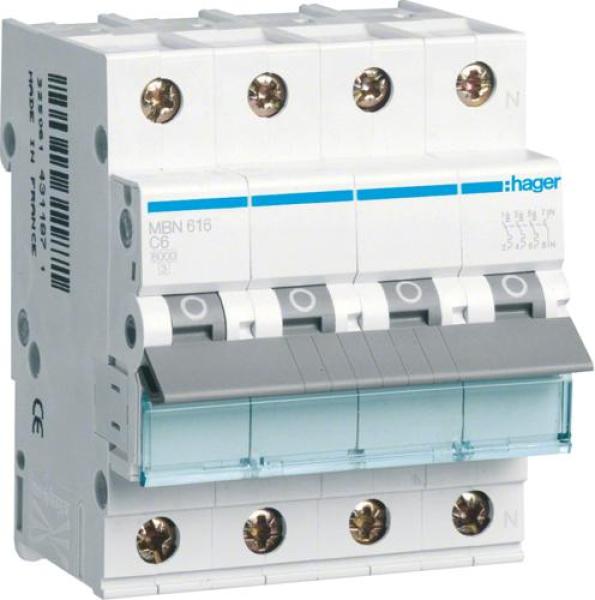

Leitungsschutzschalter nach DIN VDE 0641 Teil 11/8.92
- Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen
- LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz
- Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen
- Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung
Technische Merkmale:
- Anzahl Module: 4
- Bemessungsbetriebsspannung: Ue 230/400 V
- Nennstrom: 16 A
- Auslösercharakteristik: B
- Ausschaltvermögen Icn AC nach IEC: 60898-1 6 kA

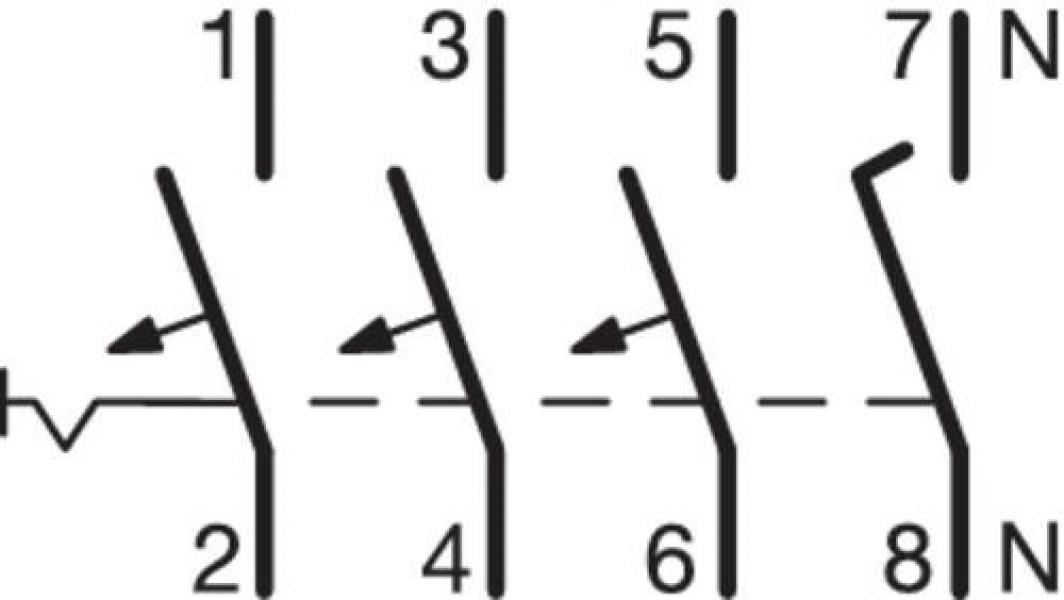

- Polanzahl: 4 P
- Isolationsspannung: 500 V
- Stoßspannungsfestigkeit: 4000 V
- Anschlussquerschnitt bei flexiblem Leiter: 1 - 25mm²
- Anschlussquerschnitt bei starrem Leiter: 1 - 35mm²
- Frequenz: 50/60 Hz
- Anschlussart: Schraubtechnik
- Drehmoment: 2,8Nm
- Gesamtverlustleistung unter Nennstrom: 8,2 W
- Gerätelebensdauer, elektrische Schaltspiele: 4000
- Gerätelebensdauer mechanische Schaltspiele: 20000
- Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1/35 mm²
- Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1/25 mm²
| Bemessungsstrom [A] | 6kA |
| Nennstrom | 16A |
