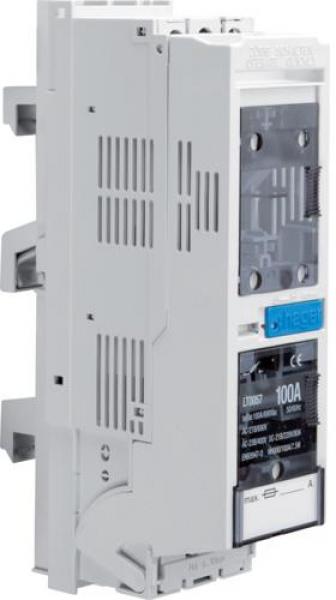

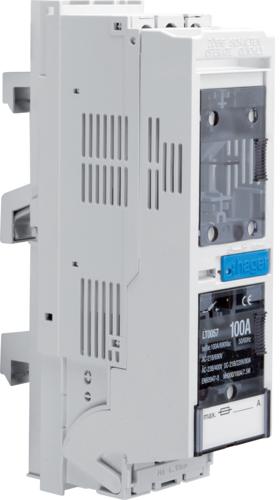

Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang oben
NH000-Sicherungslasttrennschalter für 100 Ampere, 3-polig, geeignet für Sammelschienenmontage mit 60mm Abstand. Konform mit DIN EN 60947-3 (VDE 0660-107) und DIN 43620/1 für NH-Sicherungseinsätze. Ausgestattet mit Rahmenklemme für bis zu 50mm², berührungssicherem Griff mit Plombiermöglichkeit und verschiebbarem Klarsichtfenster zur Spannungsprüfung. Ermöglicht allpoliges Schalten mit Abgang oben.
Technische Daten:
- Anschlussquerschnitt bei flexiblem Leiter: 2,5 / 50mm²
- Betätigungsart: mit Sicherungslasttrennschalter
- Betriebstemperatur: -20 bis 60 °C
- Sicherungsgröße: NH000
- Nennstrom: 100 A
- Gerätelebensdauer, elektrische Schaltspiele: 300
- Gesamtverlustleistung unter Nennstrom: 8,8 W
- Isolationsspannung: 1000 V
- Klemmenart bei den Eingängen: Sammelschienen: 60 mm
- Klemmenart der Ausgänge: Käfigklemmen
- Schutzart: IP20
- Tiefe installiertes Produkt: 106 mm
- Zulässiger Bemessungsstrom unter 1 Sekunde: 1,2 kA
- Anzahl der Pole Produktion: 1
- Nennstrom für Sicherungseinsätze: 2/4/6/10/16/20/25/32/35/40/50/63/80/100 A
- Gerätelebensdauer mechanische Schaltspiele: 1700
- Strombelastbarkeit bei AC22 in Kategorie B: 100 A
- Polart: 3 P
- Sammelschienenabstand: 60 mm
- Sammelschienenhöhe: 5/10 mm
- Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol 30 W
- Stoßspannungsfestigkeit: 8000 V
