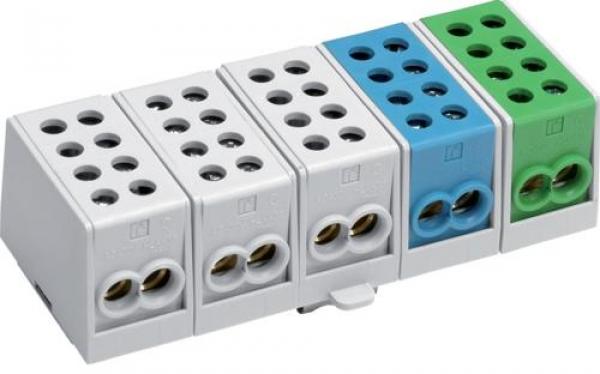

Hager KH45A Hauptleitungsabzweigklemme, 5-polig, 2x25/2x35 mm², fingersicher

Produktmerkmale:

• Schrankgehäuse nach DIN VDE 0603/1, Maßnorm DIN 43 870 zur Aufputz, Unterputz oder teilversenkter Montage.
• Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech.
• Innenauskleidung komplett aus Kunststoff.
• Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten.
• Rückseitige Vorprägung im Kunststoffteil.
• Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich als Möglichkeit zur Sammelschienenverbindung von verschiedenen Schränken oder in Verbindung mit einem Kabelanschlusskasten und Anschlusssatz.
• Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel.
• Türverschluss mit Vorreiber.
• Türverschluss durch andere Schließungen austauschbar.
• Schrank nebeneinander und übereinander anflanschbar.
• Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE).

Hinweis: Die Hauptleitung ist nach VDE-AR-N 4100:2019-04 von unten oder seitlich in den unteren Anschlussraum des Zählerschrankes einzuführen und dort anzuschließen.

Technische Daten:

• Polanzahl 5 P
• Nennspannung 400 V
• Anschlussquerschnitt bei starrem Leiter 1,5 - 35mm²
• Montageart Gerastet und Schraubbar
• Höhe installiertes Produkt 135 mm
• Breite installiertes Produkt 38 mm
• Tiefe installiertes Produkt 53 mm
