Produktmerkmale:

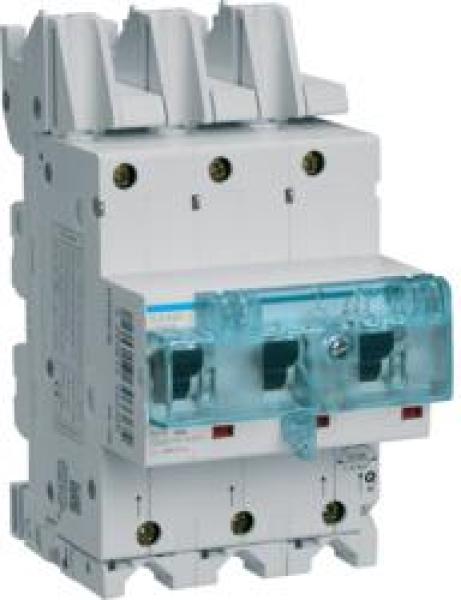

SH-Schalter nach E-DIN VDE 0641-21 und Maßnorm DIN 43 880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Technische Daten:
- Nennstrom 80 A
- Auslösercharakteristik E
- Bemessungsbetriebsspannung Ue 230/400 V
- Nennabschaltvermögen 25 kA
- Isolationsspannung 690 V
- Polanzahl 3 P
- Anzahl Module 4,5
- Anschlussquerschnitt bei flexiblem Leiter 1 - 16mm²
- Anschlussquerschnitt bei starrem Leiter 1 - 25mm²
- Montageart für Sammelschienen
- Höhe installiertes Produkt 158 mm
- Breite installiertes Produkt 81 mm
| Produkttyp | SLS-Schalter |
| Produktart | für Sammelschienenmontage |
| Bemessungsstrom [A] | 80 |
| Charakteristik | E |
