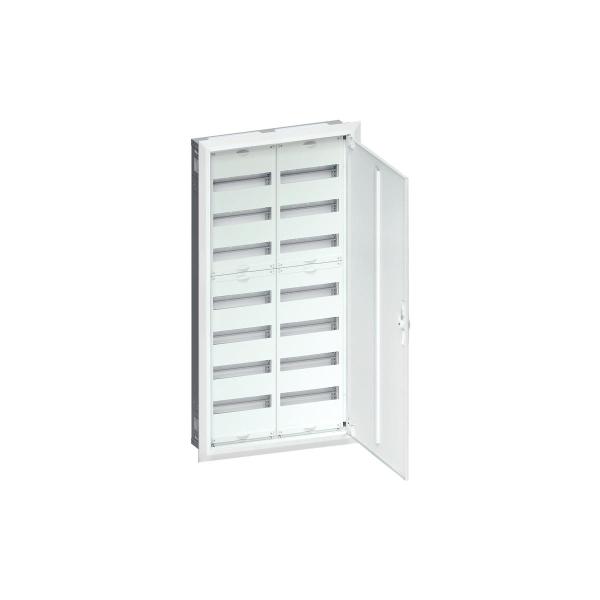

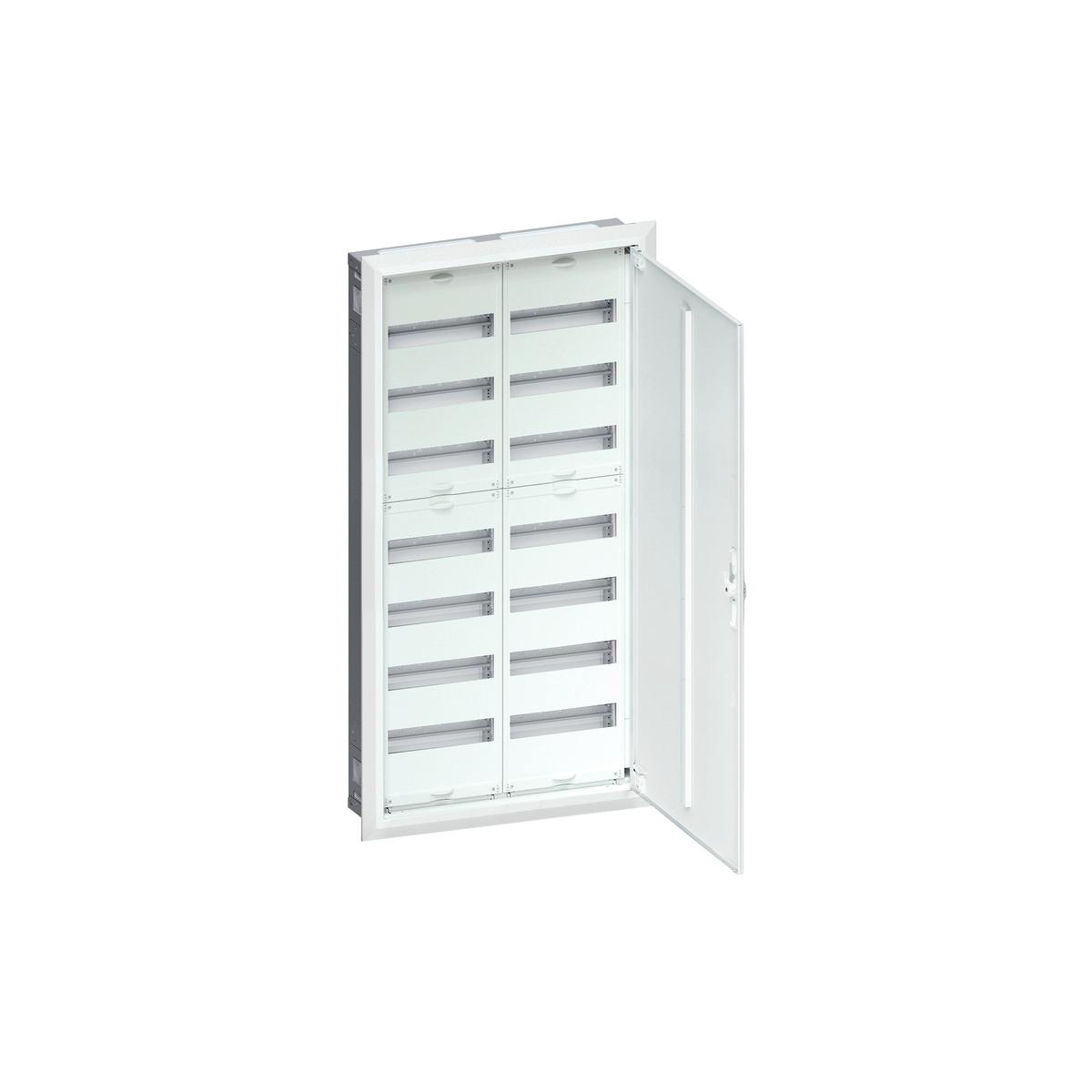

Feldverteiler UP 168PLE mit univers, IP30, SKII, Nischenmaße 1107x565x115mm. Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30.
Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen.
Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Technische Merkmale:
- Breite: 603 mm
- Höhe: 1153 mm
- Tiefe: 112 mm
- RAL-Nummer: 9010
- Einbautiefe: 112 mm
- Anbaumöglichkeit: ja
- Werkstoff des Gehäuses: Stahl
- Schutzart (IP): IP30
- Innentiefe: 112 mm
- Montageart: Hohlwand
- Farbe: weiß
- Anzahl der Reihen: 14
- Art der Abdeckung: Tür
- DIN-Schiene: ja
- Breite in Teilungseinheiten: 24
- Art der Schließung: sonstige
- Ausführung Deckel: mit Ausschnitt
- Einbauhöhe: 1153 mm
- Einbaubreite: 603 mm
- Erdungsklemmenblock: ja
| Höhe [mm] | 1153 |
| Breite [mm] | 603 |
| Schutzart | IP30 |
| Tiefe [mm] | 112 |
