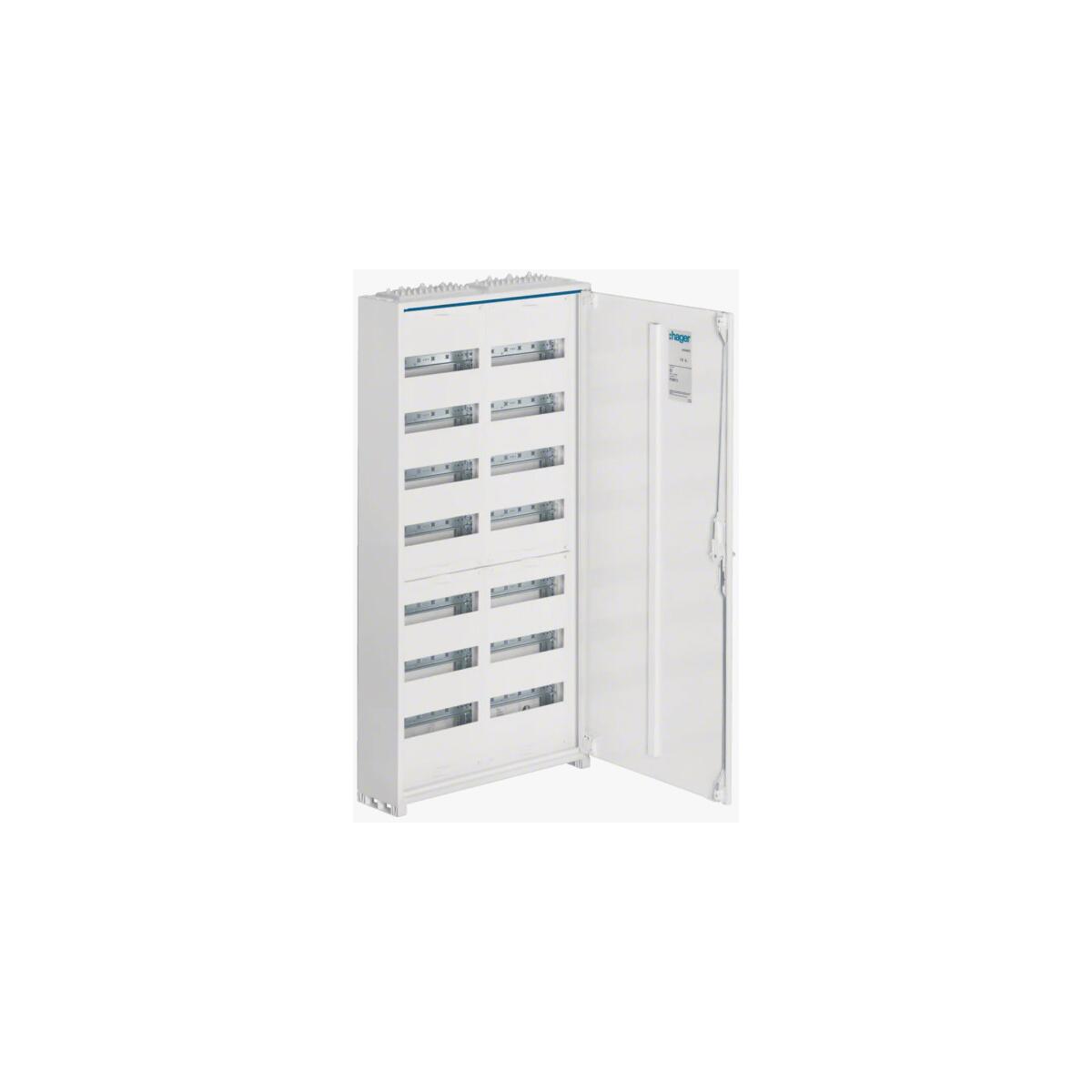

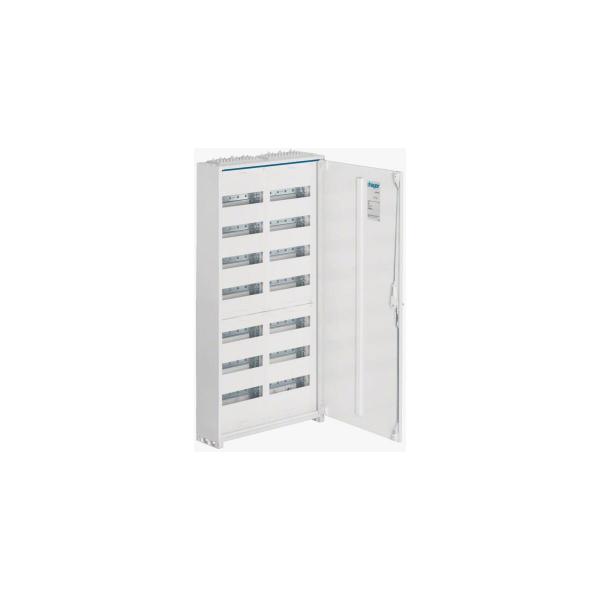

Feldvert. AP, univers, IP44, SKII, 168PLE, 2x7 Reihen, 1150x550x161mm, o. Klemme
Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, ohne PE/N-QuickConnect-Klemmen und ohne Träger. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Austauschbare sperrbare Schließsysteme und Türen, siehe Zubehör.
Technische Daten:
- Montage auf: Aufputz
- Anzahl der Schienen: 14
- Anzahl Reihen: 7
- Anzahl Felder: 2
- Anzahl Module: 168
- Höhe: 1100 mm
- Breite: 550 mm
- Tiefe: 165 mm
- Anzahl Schranktüren: 1
- Anzahl der Schlösser: 1
- Ausführung des Handgriffes: Klappgriff mit Vorreiber
- Werkstoff: Stahl
- Schutzklasse: Schutzklasse II
- Stoßfestigkeit IK: IK09
- Schutzart IP: IP44
- Schließungstyp: Ohne Schloss
| Höhe [mm] | 1100 |
| Breite [mm] | 550 |
| Schutzart | IP44 |
| Tiefe [mm] | 165 |
| Felder | 2 |
