Merkmale:
- Schalten von Beleuchtungen und einphasigen Motoren.
- Anschluss von Nebenstellen möglich.
- Testbetrieb zur Funktionsprüfung.
- Betrieb mit Neutralleiteranschluss.
Kombination mit System 3000 Bedienaufsatz 2fach:
- Schalten von zwei unabhängige Ausgänge.
- Zeitfunktion für Ausgang a2 einstellbar.
Kombination mit System 3000 Bedienaufsatz:
- Ausgang a2 schaltet abhängig von Ausgang a1, z. B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten.
- Einschaltverzögerung für Ausgang a2 einstellbar.
- Nachlaufzeit für Ausgang a2 einstellbar.
Technische Daten:
- Nennspannung AC 230 V, 50/60 Hz
- Stand-by 0,1 bis 0,5 W
- Schaltstrom ohmsch 10 A (AC1)
- Anschlussleistung bei 25 °C pro Ausgang
- HV-LED-Lampen typ. 500 W
- Kompaktleuchtstofflampe typ. 500 W
- Glühlampen 1500 W
- HV-Halogen 1500 W
- Gira Tronic-Trafos 1000 W
- gewickelter Trafo 625 VA
- Leuchtstofflampen, unkompensiert 750 VA
- Schaltstrom Motoren 3 A
- Kapazitive Last 580 VA (70 µF)
- Ausgang a2
- Zeitfunktion/Nachlaufzeit ohne, 1 min, 5 min, 30 min, 60 min
- Einschaltverzögerung ohne, 3 min
- Einbautiefe 24 mm
- Montage in Gerätedose nach DIN 49073
- Umgebungstemperatur -25 °C bis +45 °C
Hinweise:
In Kombination mit einem Bewegungsmelderaufsatz Standard, Bedienaufsatz Memory, Jalousie- und Schaltuhr Display oder Jalousie- und Schaltuhr BT verhält sich der Relaisschalteinsatz 2fach wie mit einem Bedienaufsatz.
In Kombination mit einem Bewegungsmelderaufsatz Komfort BT oder Präsenz- und Bewegungsmelder 360°-Aufsatz BT schaltet bei Bewegung Ausgang a1 helligkeitsabhängig und Ausgang a2 helligkeitsunabhängig und zeitverzögert ein.
Bei höherer Umgebungstemperatur als 25 °C ist die angeschlossene Last zu reduzieren.

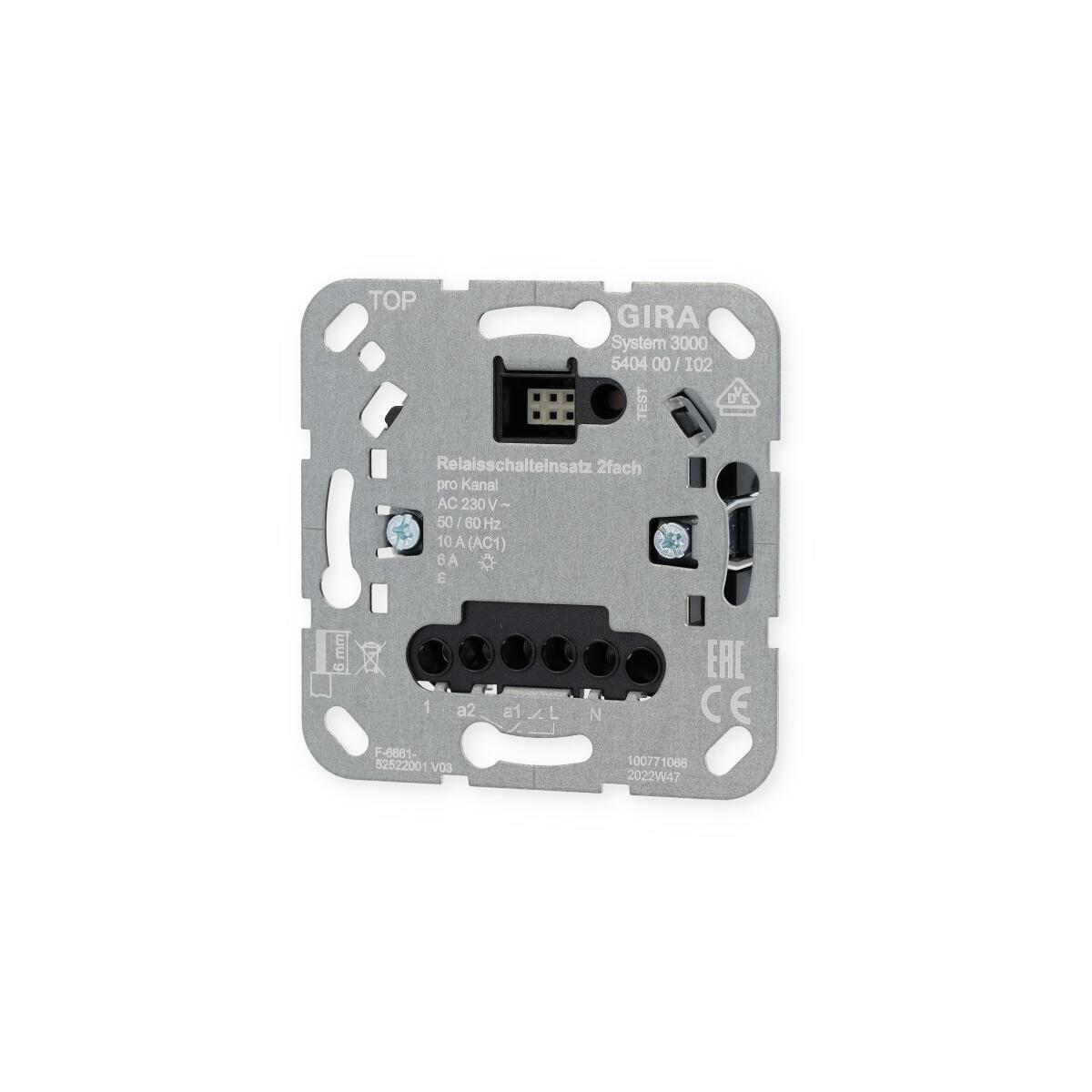

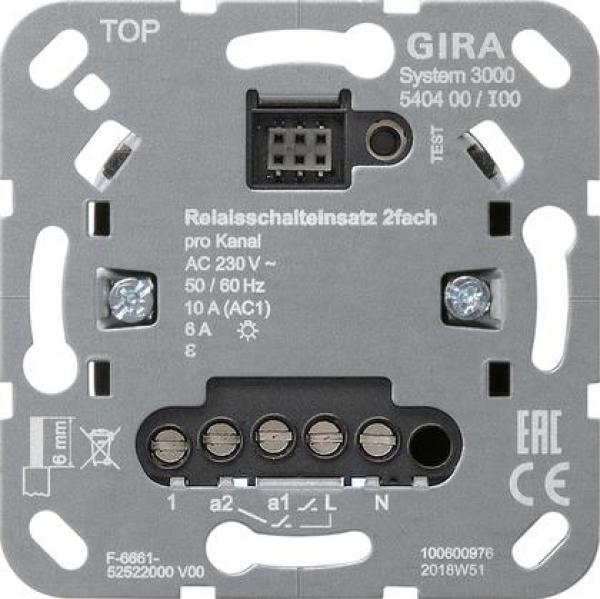

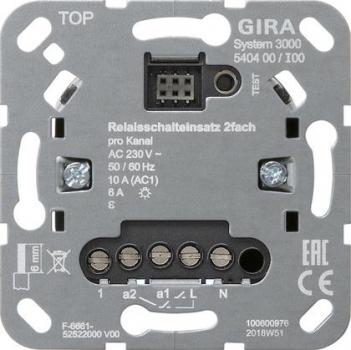

| Produkttyp | Relaisschalteinsatz |
