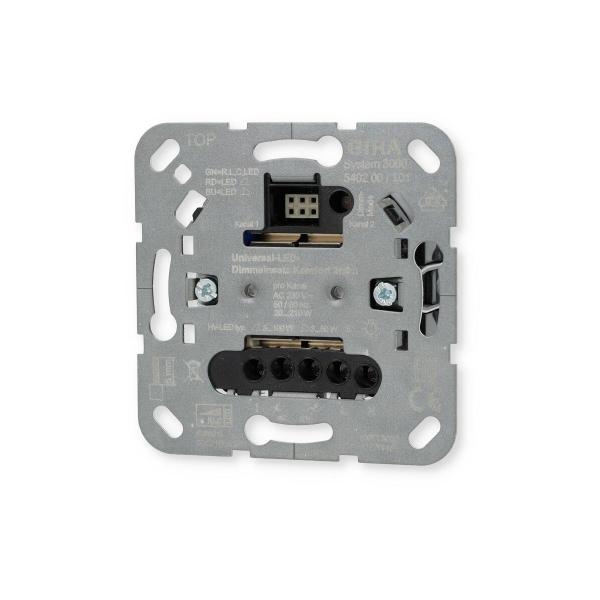

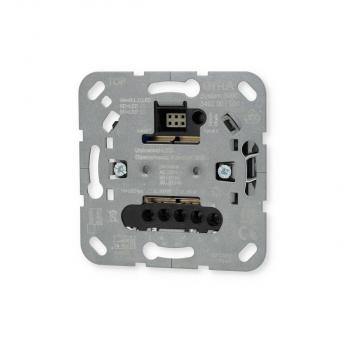

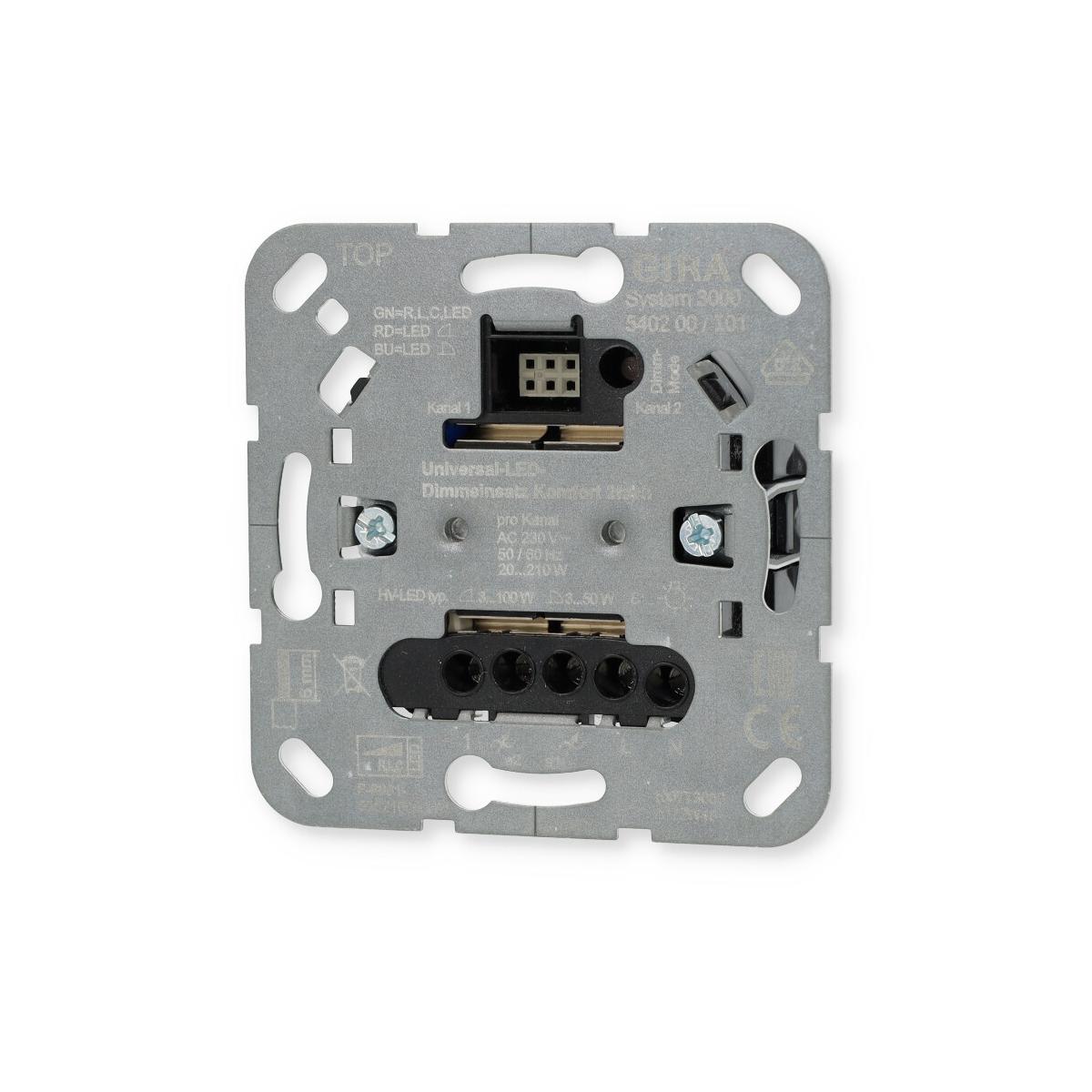

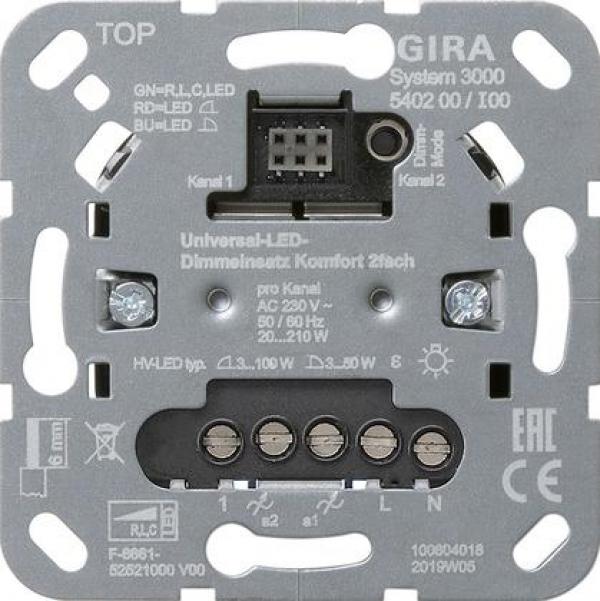

Gira 540200 Universal-LED-Dimmeinsatz, Komfort, 2-fach, System 3000

Merkmale:

• Zwei unabhängige Ausgänge für zwei Leuchtengruppen.
• Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen.
• Anschluss von Nebenstellen möglich.
• Mit System 3000 Nebenstelleneinsatz 3-Draht in Verbindung mit einem System 3000 Bedienaufsatz 2fach sind beide Ausgänge separat bedienbar.
• Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips (Phasenan- oder Phasenabschnitt).
• Anzeige der eingestellten Betriebsart mittels LED.
• Lampenschonendes Einschalten.
• Einschalthelligkeit dauerhaft speicherbar.
• Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit.
• Minimalhelligkeit einstellbar.
• Elektronischer Kurzschlussschutz.
• Elektronischer Übertemperaturschutz.
• Betrieb mit und ohne Neutralleiteranschluss.

Technische Daten:

• Nennspannung:AC 230 V, 50/60 Hz
• Stand-by:0,1 bis 0,5 W
• Anschlussleistung bei 25 °C pro Ausgang
• HV-LED-Lampen (Phasenanschnitt):typ. 3 bis 50 W
• HV-LED-Lampen (Phasenabschnitt):typ. 3 bis 100 W
• Kompaktleuchtstofflampe:typ. 3 bis 50 W
• Glühlampen:20 bis 210 W
• HV-Halogen:20 bis 210 W
• Gira Tronic-Trafos:20 bis 210 W
• elektronischer Trafo mit NV-LED:typ. 20 bis 50 W
• gewickelter Trafo:20 bis 210 VA
• gewickelter Trafo mit NV-LED:typ. 20 bis 50 VA
• Nebenstellen
• unbeleuchtete mechanische Taster:unbegrenzt
• Nebenstelleneinsatz 2-Draht:unbegrenzt
• Nebenstelleneinsatz 3-Draht:max. 10
• Leitungslänge
• Last:max. 100 m
• Nebenstelle:max. 100 m
• Einbautiefe:30 mm
• Montage:in Gerätedose nach DIN 49073
• Umgebungstemperatur:-5 °C bis +45 °C

Hinweise:

• Grundsätzlich ist der Betrieb des Dimmers ohne Anschluss des Neutralleiters möglich, einige LED- und CFLi-Leuchtmittel machen zur Vermeidung von Flackererscheinungen jedoch den Neutralleiteranschluss erforderlich.
• Beim Betrieb ohne Neutralleiter erhöht sich die Mindestlast für Glühlampen, HV-Halogen, Gira Tronic-Trafos und gewickelte Trafos auf 50 W.
• Elektronische Trafos und Vorschaltgeräte für LED-Leuchtmittel können in dem vom Hersteller angegebenen Dimmverfahren betrieben werden.
• Bei höherer Umgebungstemperatur als 25 °C ist die angeschlossene Last zu reduzieren.
