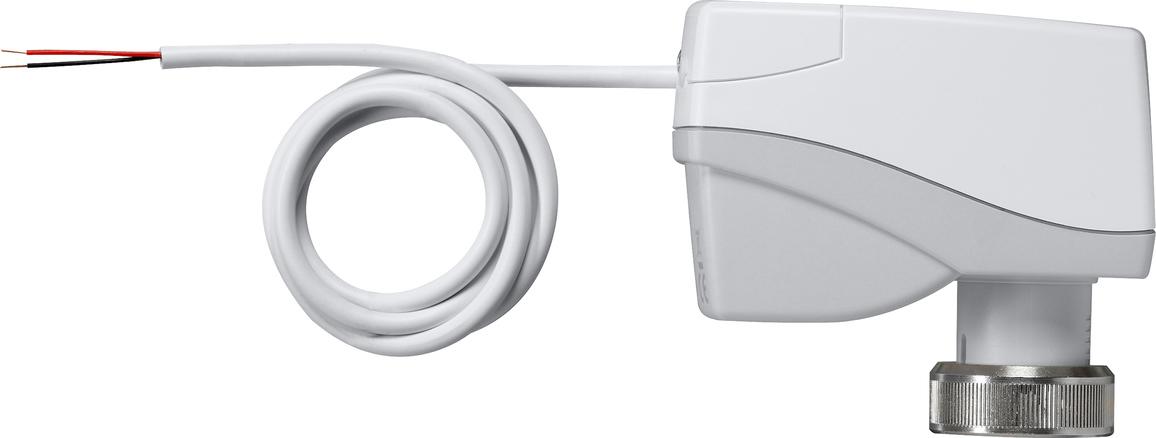

Gira 217600 Stellantrieb 3 KNX

Merkmale

• Elektromotorischer Stellantrieb mit einem Binareingang (potenzialfrei) zur Montage auf Thermostat-Ventilunterteile (Empfehlung: Heimeier) zur Regelung von Heizungs- oder Kühlsystemen.
• Geeignet fur die Raumtemperaturregelung z.B. an Heizkörpern, Radiatoren, Konvektoren oder Heizkreisverteilern an Fusbodenheizungen usw.
• Aufschrauben auf Ventilkopf.
• Anschluss M30×1,5mm.
• Integrierter Busankoppler. Der Stellantrieb ist ein Proportionalantrieb und kann direkt (ohne zusätzlichen Busankoppler) in das KNX System integriert werden.
• Versorgungsspannung wird aus dem KNX System bezogen.
• Integrierter Temperatursensor.
• Integrierter Raumtemperaturregler.
• Mechanische Anzeige des Ventilhubs.
• Automatische Erkennung des Ventilhubs.
• Ein Eingang. Dieser ist nutzbar als Binäreingang oder zum Anschluss eines externen Temperatursensors mit den Funktionen:
• Schalten, Dimmen, Jalousie, als Dimmwertgeber, als Temperaturwertgeber, als Helligkeitswertgeber, als Lichtszenennebenstelle mit und ohne Speicherfunktion, als Temperatur-Fernfühler oder als Temperaturbegrenzer für Fußbodenheizung.
• Funktion Schalten: zwei unabhängige Schaltobjekte für jeden Eingang vorhanden (Schaltbefehle sind einzeln parametrierbar), Befehl bei steigender und fallender Flanke unabhängig einstellbar (EIN, AUS, UM, keine Reaktion).
• Funktion Dimmen: Einflächen- und Zweiflächenbedienung, Zeit zwischen Dimmen und Schalten, Telegrammwiederholung und Stopptelegramm senden möglich.
• Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step - Move - Step oder Move - Step), Zeit zwischen Kurz- und Langzeitbetrieb einstellbar (nur bei Step - Move - Step), Lamellenverstellzeit einstellbar.
• Funktion Wertgeber: Flanke (Taster als Schließer, Taster als Öffner, Schalter) und Wert bei Flanke parametrierbar, Wertverstellung bei Taster über langen Tastendruck für Wertgeber möglich.
• Lichtszenennebenstelle mit oder ohne Speicherfunktion.
• Einsatz im Heizkreisverteiler möglich.
• Schutz gegen festsitzende Ventile
• Stellgröße (1 Bit oder 1 Byte).
• Zyklische Überwachung der Stellgröße.
• Störmeldeobjekt bei Antriebsfehler.
• Notbetrieb über internen Temperatursensor.
• 2 Zwangsstellungen oder 1 Zwangsstellung und 1 Grenzwertobjekt einstellbar.
• Minimale und maximale Stellgrößenbegrenzung einstellbar.

Technische Daten

• Ventil
• Anschluss:M30x1,5mm
• Hub:1,0mm bis 4,2mm
• Stellkraft:80N bis 120N
• Leitungslänge
• Anschlussleitung:1m
• Länge der Anschlussleitung je KNX Linie (gilt in Summe für alle in der Linie befindlichen Stellantriebe):max. 30m
• Binäreingang/Fernfühler:max. 10m
• Anzahl Stellantriebe pro KNX Linie:max.30 Stück
• Schutzart:IP40
• Umgebungstemperatur:0 °C bis 50 °C
