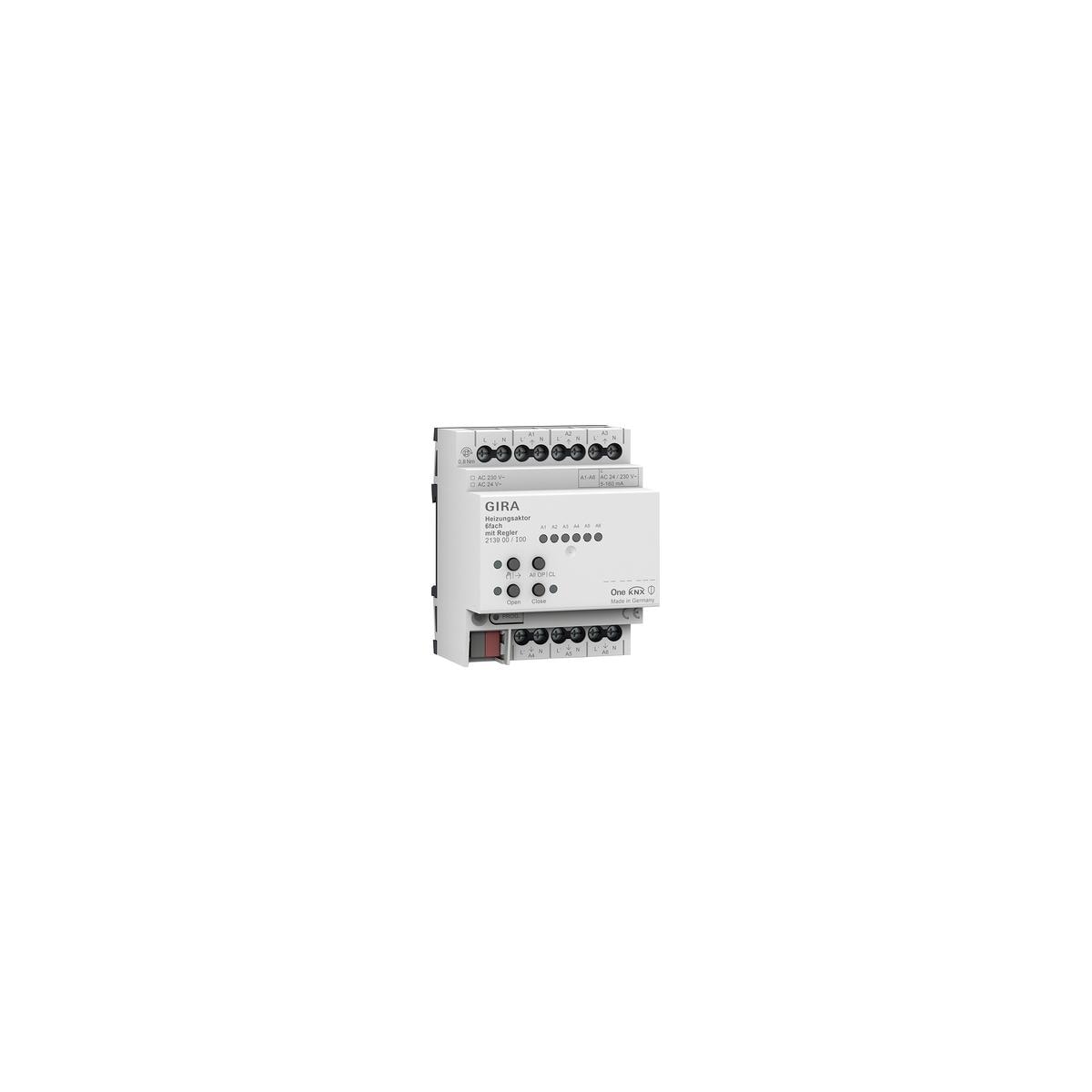

Gira 213900 KNX Heizungsaktor (REG) 6fach mit Regler für Gira One und KNX

Funktion im Gira One System

• Einzelraumregelung möglich durch feste Regler und Ventilausgangspaarung.
  • Aktor zum Schalten elektrothermischer Stellantriebe in Heiz- und Kühlsystemen.
  • Die Ausgänge sind kurzschluss- und überlastsicher.
  • Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar.
  • Handbedienung der Ausgänge.
  • Wärmebedarfsmeldung z. B. an eine Wärmepumpe in Kombination mit Schaltaktor 1fach 16 A mit Binäreingang 3fach (Best. Nr. 5061 00) oder Schaltaktor 2fach / Jalousieaktor 1fach 16 A mit Binäreingang 3fach (Best. Nr. 5062 00)
  • Programmierung und Inbetriebnahme mit dem Gira Projekt Assistenten (GPA) ab Version 5.0 (verfügbar ab 03/2023).
  • Verschlüsselte Datenübertragung zwischen den Gira One Geräten.
• Ventilausgänge
  • 6 voneinander unabhängige elektronische Ventilausgänge.
  • Ventilansteuerung mit Charakteristik "stromlos geöffnet" oder "stromlos geschlossen" je Ausgang parametrierbar.
  • Schutz gegen festsitzende Ventile durch intelligente Ventilspülung mit der Dauer 5 min und einem Zyklus von 1 Woche.
  • Boost-Funktion zum schnellen Aufheizen bei Heizkörpern ? Verbrauchern (elektrisch oder wassergeführt).
• Raumtemperaturregler
  • 6 unabhängige Regler für Heiz- und Kühlbetrieb, optimiert auf das jeweilige Heiz- und Kühlsystem: Fußbodenheizung (elektrisch oder wassergeführt), Heizkörper (elektrisch oder wassergeführt), Fußbodenkühlung
  • Art der Heizreglung einstellbar. Stetige PI-Regelung oder schaltende 2-Punkt-Regelung.
  • Betriebsmodi: Komfort, Standby, Nachtabsekung und Frost-/Hitzeschutz.
  • Automatische Wärme-/Kältebedarfsmeldung: Hierbei wertet der Aktor kontinuierlich die Stellgrößen zugeordneter Ausgänge aus und informiert das Gira One System, wenn ein Wärme-/Kältebedarf an einem Ausgang bzw. in einem Heiz-/Kühlkreis besteht. Der verbundene Schaltaktor schließt oder öffnet in Abhängigkeit der Wärme-/Kältebedarfsmeldung sein Relais. Hierdurch lassen sich Brenner- und Kesselsteuerungen, die über geeignete Steuereingänge verfügen, energieeffizient ansteuern (z. B. bedarfsgerechtes Umschalten zwischen Reduzier- und Komfortsollwert in einer zentralen Brennwert-Therme oder Wärmepumpen).
  • Grenzwertvorgabe für die Fußbodentemperatur.
  • Manuelle oder automatische Fenster-auf-Erkennung bei Temperaturabsenkung inkl. Festlegung der Dauer des Frostschutzes.
  • Fensterkontaktabfrage und Visualisierung in der Smart Home App: Ein geöffnetes Fenster führt nach Ablauf einer konfigurierten Zeit zum Heiz-Betriebsmodus Frostschutz.
  • Abfrage einer Heizen/Kühlen Umschaltung z. B. mittels Binäreingang einer Wärmepumpe, um die aktuelle Betriebsart (Heizen oder Kühlen) an Heizungsregler weiterleiten zu können.

Funktion im Gira KNX System

• Heizungsaktor mit integriertem Raumtemperaturregler zur Ansteuerung von elektrothermischen Stellantrieben für Heiz- und Kühlanlagen.
• Ventilausgänge
  • 6 voneinander unabhängige elektronische Ventilausgänge.
  • Ventilausgang 1 kann als Vorlage für andere Ventilausgänge genutzt werden.
  • Meldung der größten Stellgröße des Aktor parametrierbar.
  • Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar.
  • Ventilansteuerung (spannungslos geöffnet / geschlossen) je Ausgang parametrierbar.
  • Stellgrößeneingang: "schaltend - 1 Bit" und "stetig - 1 Byte".
  • Ventilansteuerung: "schaltend - 1 Bit", "stetig - 1 Byte PWM" oder "stetig - 1 Byte Stellgrößen-Grenzwert".
  • Statusrückmeldungen konfigurierbar.
  • Ausfallmeldung der Ventil-Betriebsspannung konfigurierbar.
  • Überlast- und Kurzschlussmeldung separat für jeden Ventilausgang einstellbar.
  • Wärmebedarfs- und Pumpensteuerung. Festsitzschutz verhindert das Festsitzen der Pumpe.
  • Sommer- oder Winterbetrieb über ein Objekt wählbar.
  • Jeder Ventilausgang kann in einer Zwangsposition verriegelt werden. Für Sommer- und Winterbetrieb sind unterschiedliche Stellgrößenwerte parametrierbar.
  • Zyklische Überwachung der Stellgröße jedes Ausgangs.
  • Automatische Ventilspülung.
  • Betriebsstundenzähler je Ausgang konfigurierbar.
  • Servicebetrieb zur Wartung oder Installation von Ventilantrieben.
  • Handbedienung der Ausgänge unabhängig vom KNX.
  • Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang für jeden Ventilausgang einstellbar.
  • Verschiedene aktiv sendende Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmier-
  • vorgang global verzögern.
• Raumtemperaturregler
  • 12 unabhängige Raumtemperaturregler.
  • Raumtemperaturregler 1 kann als Vorlage für andere Raumtemperaturregler genutzt werden.
  • Betriebsmodi: Komfort, Standby, Nacht und Frost-/Hitzeschutz.
  • Jedem Betriebsmodus können eigene Temperatur-Sollwerte zugeordnet werden.
  • Solltemperaturvorgabe: relativ (Ableitung aus Basis-Sollwert) oder absolut (unabhängige Solltemperaturen für jeden Betriebsmodus).
  • Automatisches Senden und Zykluszeit für Stellgrößenausgabe parametrierbar.
  • Anwesenheitserkennung durch Präsenztaste oder Präsenzmelder.
  • Umschaltung der Betriebsmodi gemäß KNX Spezifikation.
  • Frost-/Hitzeschutzumschaltung durch Fensterstatus oder Temperatursturzerkennung.
  • Betriebsarten: "Heizen", "Kühlen", "Heizen und Kühlen" jeweils mit oder ohne Zusatzstufe.
  • Je Heiz- oder Kühlstufe sind verschiedene Regelungsarten konfigurierbar: PI-Regelung (stetige oder schaltende PWM) oder 2-Punkt-Regelung (schaltend).
  • Verschiedene Arten der Heizung und Kühlung einstellbar.
  • Regelparameter für PI-Regler (Proportionalbereich, Nachstellzeit) und 2-Punkt-Regler (Hysterese) einstellbar.
  • Automatisches oder objektorientiertes Umschalten zwischen "Heizen" und "Kühlen".
  • Sperren der Stellgrößen-Ausgänge über Objekte möglich.
  • Raumtemperaturmessung über bis zu zwei externe KNX Temperaturfühler. Messwertbildung der externen Fühler parametrierbar oder zyklische Überwachung.
  • Die Ist- und Soll-Temperaturen können nach einer parametrierbaren Abweichung auf den Bus (auch zyklisch) ausgegeben werden.
  • Getrennte oder gemeinsame Stellgrößenausgabe im Heiz- und Kühlbetrieb (4-Rohr oder 2-Rohr-System).
  • Stellgrößenbegrenzung möglich.
  • Fußbodentemperaturbegrenzung im Heizbetrieb und Kühlbetrieb möglich.
  • Solltemperaturbegrenzung im Kühlbetrieb möglich.
  • Solltemperaturanhebung im Heizbetrieb möglich.
  • Boost-Funktion zum schnellen Aufheizen oder Abkühlen.
  • Szenen: Bis zu 64 interne Szenen sind je Regler parametrierbar. Inkl. Szenenspeicherfunktion und Erweiterer Szenenabruf (Toggeln von Szenen).
• Logikfunktionen
  • Das Gerät verfügt über 8 interne Logikfunktionen.
  • Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4 Eingängen).
  • 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und Vorgabe der Ausgabewerte.
  • Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt.
  • Vergleicher für Werte mit 9 verschiedenen Eingangsdatenformaten und vielen Vergleichsoperationen.
  • Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei 9 verschiedenen Eingangs-Datenformaten.
  • Inkl. Vorgabe der 1-Bit-Ausgabewerte.
  • Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können Telegramme des Aktors oder anderer Busgeräte verarbeiten.
