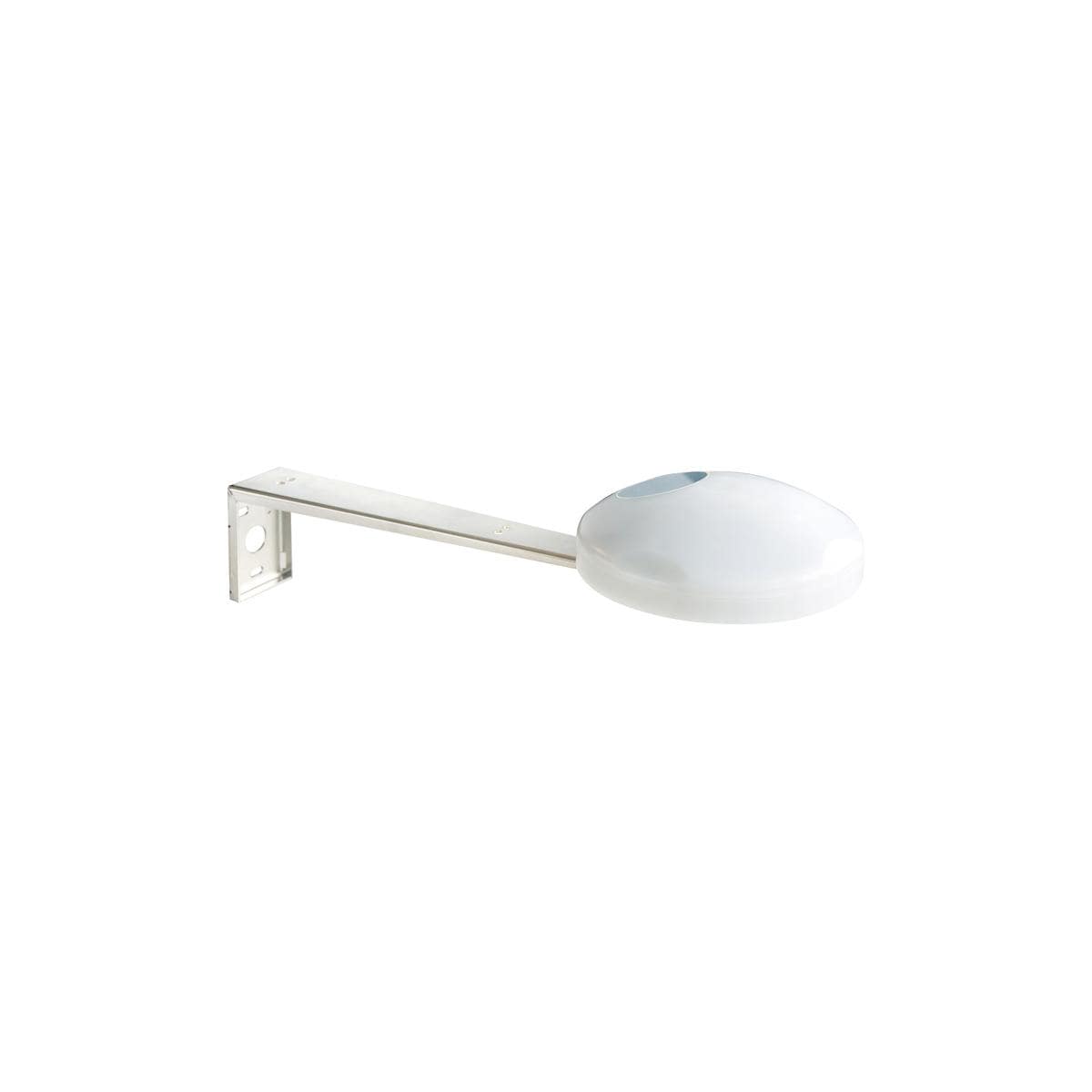

Die Wetterstation für KNX erfasst die Windgeschwindigkeit, Windrichtung, Niederschlag, Globalstrahlung, Temperatur, Dämmerung, relative Luftfeuchtigkeit, Luftdruck und mit vier Sensoren richtungsabhängig die Helligkeit.
Mit den gemessenen Daten wird der Maximalwert der Helligkeitssensoren, absolute Luftfeuchte, gefühlte Temperatur und Behaglichkeit berechnet.
Einsatzgebiet ist die automatische, witterungsabhängige Beschattungssteuerung speziell für den Heimbereich.
Die Wetterstation überwacht sich in einigen wichtigen Funktionen selbst und meldet entsprechende Fehler selbstständig über Meldeobjekte auf den Bus.
Überwachung der anliegenden Spannung. Der Ausfall wird über ein Kommunikationsobjekt auf den Bus gemeldet.
Mit integrierter Busankopplung.
Montage im Außenbereich auf einem Mast oder an der Wand.
Die Position des Montageorts kann über GPS bestimmt werden.
Funktionen
Zwei Grenzwerte mit einstellbarer Hysterese pro Sensor können intern parametriert oder als 8-Bit- bzw. als 16-Bit-Werte vorgegeben werden.
Die Teach-In-Funktion ermöglicht das Übernehmen des aktuellen Messwertes zu einem Grenzwert.
Alle Grenzwertobjekte haben eine parametrierbare Ein- und Ausschaltverzögerung.
16 Logikgatter (UND, UND mit Rückführung, ODER, Exklusiv-ODER, NAND, NOR) mit bis zu 4 Eingängen für externe und interne 1 Bit Werte.
4 Sperrglieder zum Sperren von Funktionen oder manueller Bedienung.
Eine automatische Beschattungssteuerung von bis zu 8 Fassaden kann mit einer sonnenstandsabhängigen Nachführung der Lamellen und einer Behanghöhensteuerung realisiert werden.
Die Ausgabe aller Werte kann bei Wertänderung und zyklisch erfolgen. Die Ausgänge der Sperrglieder können nur bei Wertänderung gesendet werden.
Die Kaskadierung von Wetterstationen ist über die Logikfunktionen möglich. Dies ist zur Funktionserweiterung (Messung der Windstärke an verschiedenen Fassaden) oder um eine stark erhöhte Funktionssicherheit durch Redundanzen zu empfehlen.
Technische Daten
Nennspannung: AC 24 V SELV (± 10%)
Nennspannung: DC 21 bis 32 V SELV
Stromaufnahme: 100 bis 400 mA
Leitungstyp: LiYCY 4xAWG26
Leitungslänge: 5 m
Gesamtlänge pro Linie: 15 m
Anzahl Wetterstationen: max. 3 (pro Linie)
Umgebungstemperatur: -30 °C bis +60 °C
Schutzart: IP44
Schutzklasse: III
Windrichtungssensor
Messbereich: 1 bis 360°
Auflösung: 1°
Genauigkeit: ±10°
Windgeschwindigkeitssensor
Messbereich: 0 bis 40 m/s
Auflösung: 0,1 m/s
Genauigkeit (? 10 m/s): ±1 m/s
Genauigkeit (? 10 m/s): ±5 %
Temperatursensor
Messbereich: -30 °C bis +60 °C
Auflösung: 0,1 K
Genauigkeit: ±1 K
Niederschlagssensor
Messbereich: ja / nein
Genauigkeit: feiner Nieselregen
Helligkeitssensoren
Anzahl: 4
Messbereich: 0 bis 150 klx
Auflösung: 1 klx
Genauigkeit: ±3 %
Dämmerungssensor
Messbereich: 0 bis 900 lx
Auflösung: 1 lx
Genauigkeit: ±10 lx
Luftdrucksensor
Messbereich: 300 bis 1100 hPa
Auflösung: 0,01 hPa
Genauigkeit: ±0,5 hPa
Feuchtesensor
Messbereich: 0 bis 100 % rel. Feuchte
Auflösung: 0,1 % rel. Feuchte
Genauigkeit: ±10 % rel. Feuchte (20 °C)
abs. Feuchte: 0 bis 400 g/m³
Auflösung: 0,01 g/m³
Globalstrahlung
Messbereich: 0 bis 1300 W/m²
Auflösung: 1 W/m²
Genauigkeit: ±10 %
Produkttyp
REG Systemgerät
