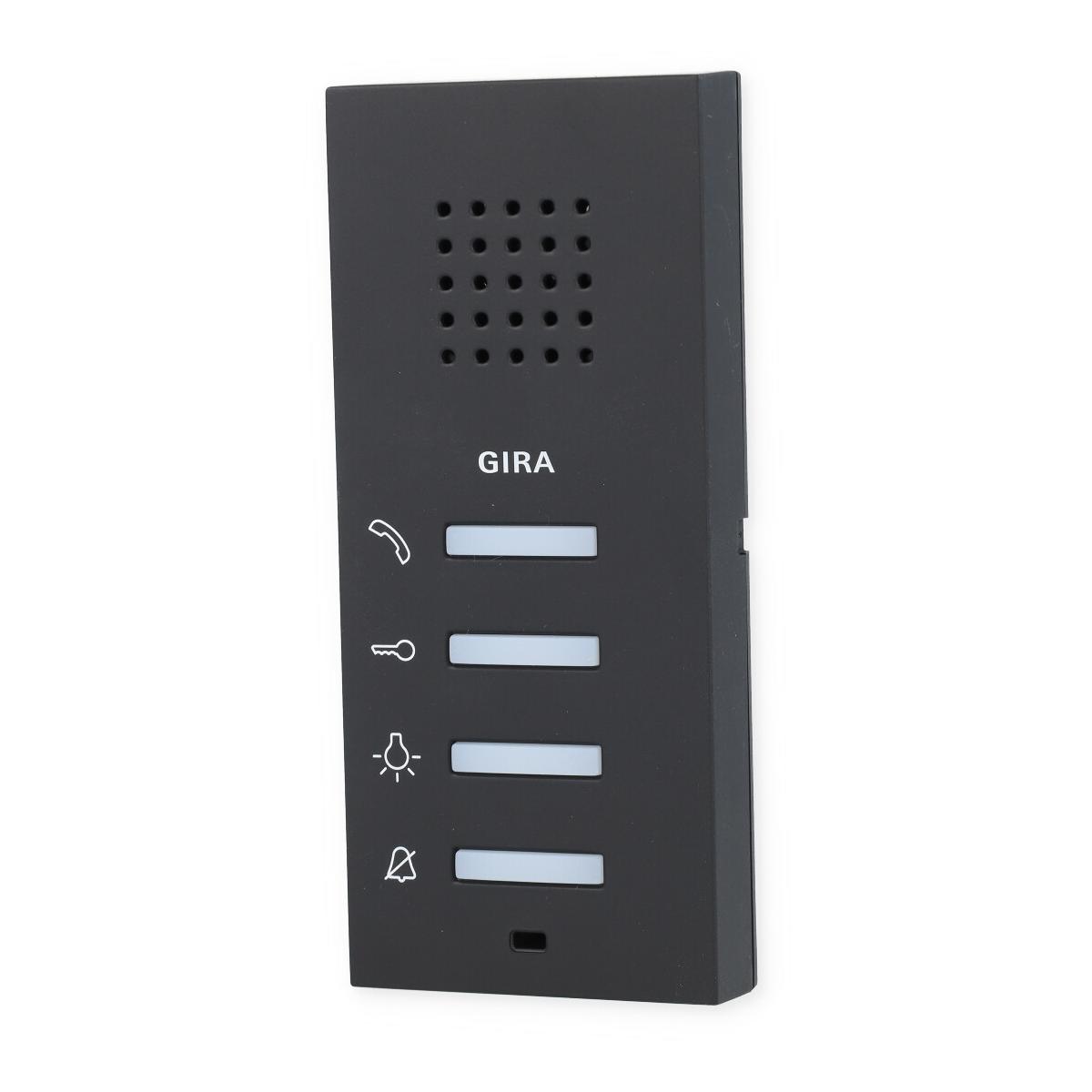

Gira 1250005 Wohnungsstation Aufputz, System 55, schwarz matt

Merkmale:

• Komplett vormontierte Wohnungsstation AP. Dadurch schnelle und saubere Montage möglich.
• Designvielfalt durch Integration in das Schalterprogramm, dadurch einheitliches Erscheinungsbild von Türkommunikation und Elektroinstallation.
• Montage sowohl mit als auch ohne Abdeckrahmen.
• Einfache Montage durch steckbare Schraubklemmen auf der Montageplatte. Die Kontaktierung zur Wohnungsstation erfolgt beim Aufstecken der Wohnungsstation auf die Montageplatte.
• Einfache Demontage der Wohnungsstation bei Renovierungsarbeiten.
• Befestigungslöcher für die Montage.
• Signalübertragung und Versorgung der Wohnungsstation über verpolungssicheren und kurzschlussfesten 2-Draht-Bus.
• Parallelschaltung von bis zu drei Wohnungsstationen möglich (bei Spannungsversorgung über 2-Draht-Bus).
• Einmann-Inbetriebnahme durch einfache Inbetriebnahme-Prozedur.
• Ruftonunterscheidung zwischen Türruf, Internruf und Etagenruf.
• Auswahl von fünf verschiedenen Rufmelodien, die einzelnen Ruftasten individuell zugeordnet werden können.
• Freisprechfunktion (sprachgesteuertes Gegensprechen mit Echo- und Hintergrund-geräuschunterdrückung).
• Durchsetzfunktion bei lauten Hintergrundgeräuschen während der Sprechverbindung.
• Mithörsperre.
• Bedientasten mit integrierten Leuchtdioden zur Zustandsanzeige.

Die Bedientasten der Wohnungsstation AP steuern die folgenden Funktionen in Verbindung mit dem Schaltaktor oder dem Unterputz-Schaltaktor:

• Schalten von Licht und anderen Funktionen.
• Ansteuerung des Türöffners.
• Einstellen der Rufmelodie.
• Rufton ein- und ausschalten.
• Rufannahme.
• Aktivierung der Durchsetzfunktion.
• Einstellung von Rufton- und Sprechlautstärke.

Technische Daten:

• Spannungsversorgung:DC 26 V ± 2 V (über 2-Draht-Bus)
• Umgebungstemperatur:0 °C bis +50 °C

Anschlüsse:

• 2-Draht-Bus:2 x Schraubklemme
• Etagenruftaster:2 x Schraubklemme

Hinweise:

• Montage ohne Abdeckrahmen möglich.
• Bei Montage in Verbindung mit System 55 oder den Schalterprogrammen Flächenschalter und Gira E22 ist ein Abdeckrahmen 2fach ohne Mittelsteg erforderlich.
• Bei der Montage auf eine Gerätedose ist ein Abdeckrahmen erforderlich
• Mit dieser Komponente ist der Aufbau von Türkommunikationsanlagen mit bis zu 70 Teilnehmern möglich
• (z. B. 1 x Einbaulautsprecher, 5 x Erweiterungsmodul für Einbaulautsprecher, 68 x Wohnungsstation AP).

Abmessungen in mm:

• System 55: B 55 H 127 T 20
• Flächenschalter: B 70 H 142 T 20
