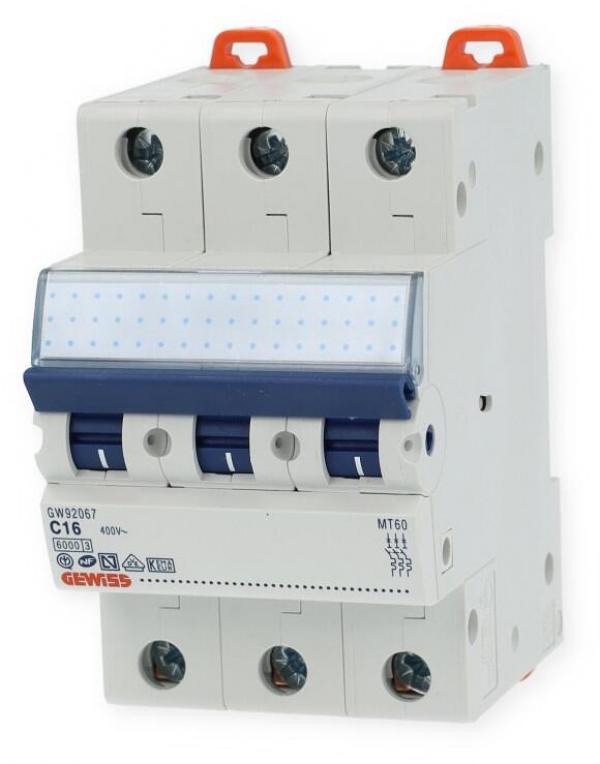

Leitungsschutzschalter (MCB) nach EN60898-1, mit zeitverzoegertem thermischem Ueberlastausloeser und elektromagnetischem Kurzschlussausloeser. An der linken Seite koennen alternativ eine RESTART Wiedereinsschalteinrichtung RM TOP, ein RESTART Fernantrieb CM oder zwei Hilfseinrichtungen angebaut werden. Mit Beschriftungsfenster am Geraet. Anschluss (max): 35qmm mit isoliertem Untersteckschutz. Die Anschlussschrauben koennen mit einer plombierbaren Abdeckung (Zubehoer sep. bestellen) versehen werden. Der Schalthebel ist im aus- und eingeschalteten Zustand plombierbar bzw. mit einer Hebelsperre fuer Vorhaengeschloss abschliessbar. Der Schalthebel ist im aus- und eingeschalteten Zustand plombierbar bzw. mit einer Hebelsperre fuer Vorhaengeschloss abschliessbar.
- Spannungsart AC
- Einbautiefe 72 mm
- Bemessungsstrom 16 A
- Bemessungsspannung 400 V
- Frequenz 50 - 60 Hz
- Auslösecharakteristik C
- Energiebegrenzungsklasse 3
- Überspannungskategorie 3
- Verschmutzungsgrad 3
- Breite in Teilungseinheiten 3
- Schutzart (IP) IP20
- Polzahl (gesamt) 3
- Bemessungsisolationsspannung Ui 500 V
- Anzahl der abgesicherten Pole 3
- Anschließbarer Leiterquerschnitt eindrähtig 35 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig 35 mm²
- Umgebungstemperatur während des Betriebs -25 - 60 °C
- Zusatzeinrichtungen möglich ja
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 20 kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10 kA
- Bemessungsstoßspannungsfestigkeit Uimp 4 kV
| Bemessungsstrom [A] | 6kA |
| Nennstrom | 16A |
