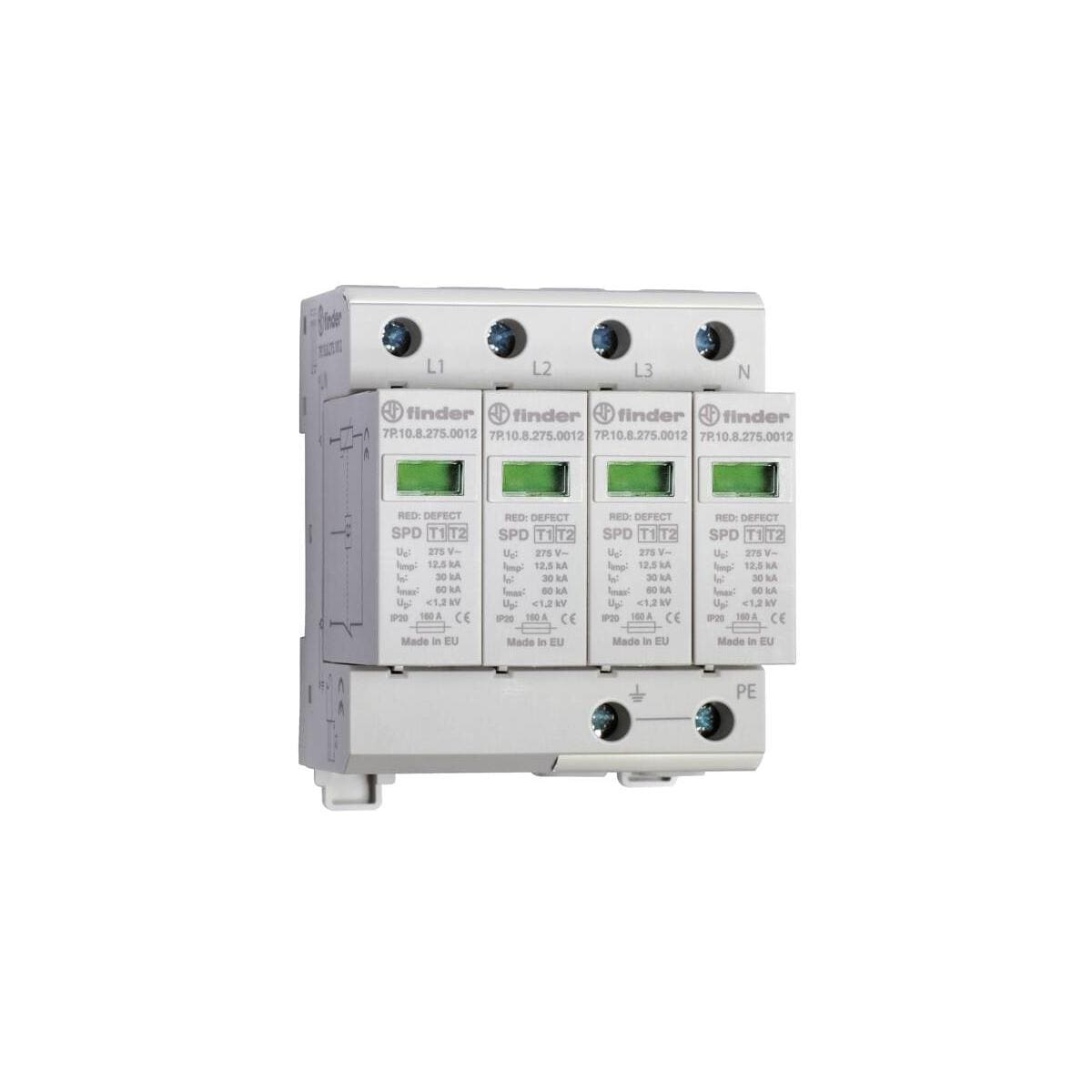

Überspannungsableiter Typ 7P.15, Hochleistungs-SPD Typ 1 + 2 mit niedrigem Up-Wert ? für dreiphasige Anwendungen, für TN-S Dreiphasensysteme mit Neutralleiter.
Signalisierung mit Fernkontakt des Varistor-Status.
Varistorschutz L1, L2, L3, N-PE.
Mit austauschbaren Varistor-Modulen.
Produktmerkmale:
- SPD geeignet für 230/400 V AC-Systeme zum Schutz gegen Überspannungen, die durch direkte oder indirekte Entladungen verursacht werden.
- Wird an der Grenze zwischen den Zonen LPZ 0 und LPZ 1 installiert.
- Low-Up-Werte für den Schutz empfindlicher Ausrüstung
- Visuelle Anzeige des Varistor-Status ? funktionsfähig/zu ersetzen
- Signalisierung des Varistor-Status mit Fernkontakt. Steckverbinder (07P.01) im Lieferumfang der Paket
- Auswechselbare Varistor-Module
- Entspricht der EN 61 643-11
- 35 mm-Schiene (EN 60715) Montage, 17,5 mm pro Pol
Technische Daten:
- Montageart: Hutschiene TH35
- Blitzstoßstrom (10/350 µs): 12,5
- Polzahl: 4
- Baugröße: 4 TE
- Ausblasend: Nein
- Fernsignalisierung: Ja
- Folgestromlöschfähigkeit: 0
- Höchste Dauerspannung AC: 275
- Nennspannung AC: 230
- Prüfklasse: Typ 1 und 2
- Signalisierung am Gerät: optisch
- Höchste Dauerspannung DC: 350
- Schutzart (IP): IP20
- Schutzpegel N-PE: 1,2
- Integrierte Vorsicherung: Nein
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35
- Max. Leiterquerschnitt flexibel (feindrähtig): 25
- Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
- Netzform DC: Nein
- Netzform IT: Nein
- Netzform TN: Nein
- Netzform TN-C: Nein
- Netzform TN-S: Ja
- Netzform TT: Nein
- Netzform sonstige: Nein
- Netzform TN-C-S: Nein
