Typ 70.31 ? Netzspannungsüberwachungsrelais für Dreiphasennetze. Multifunktionsmodell zur Überwachung von dreiphasiger (380 ? 415)V Unterspannung, Überspannung, Fenstermodus (Überspannung + Unterspannung), Phasendrehung und Phasenverlust (erkennt Phasenverlustfehler auch bei regenerierten Spannungen)
Spannungsfehlerspeicher ? wählbar.

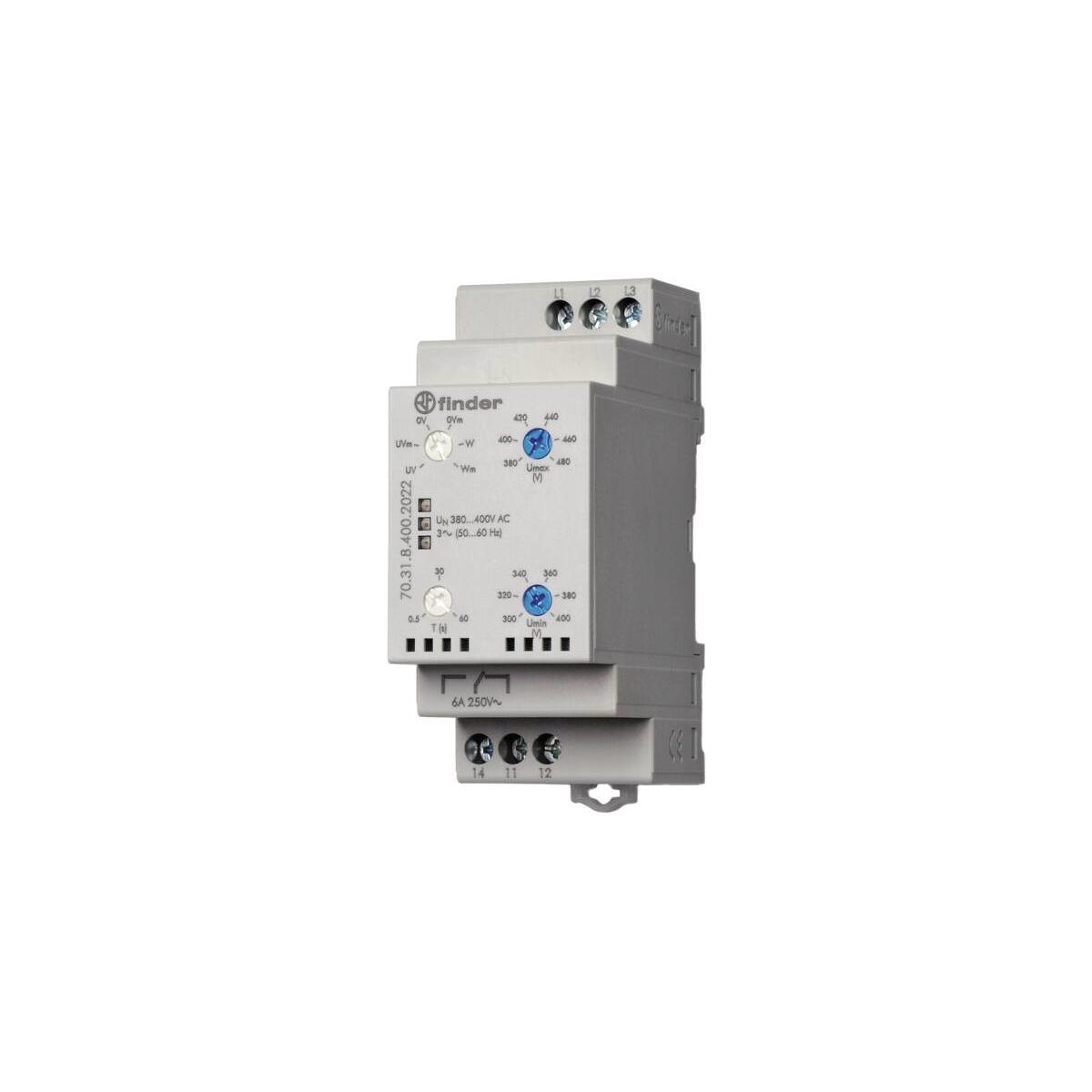

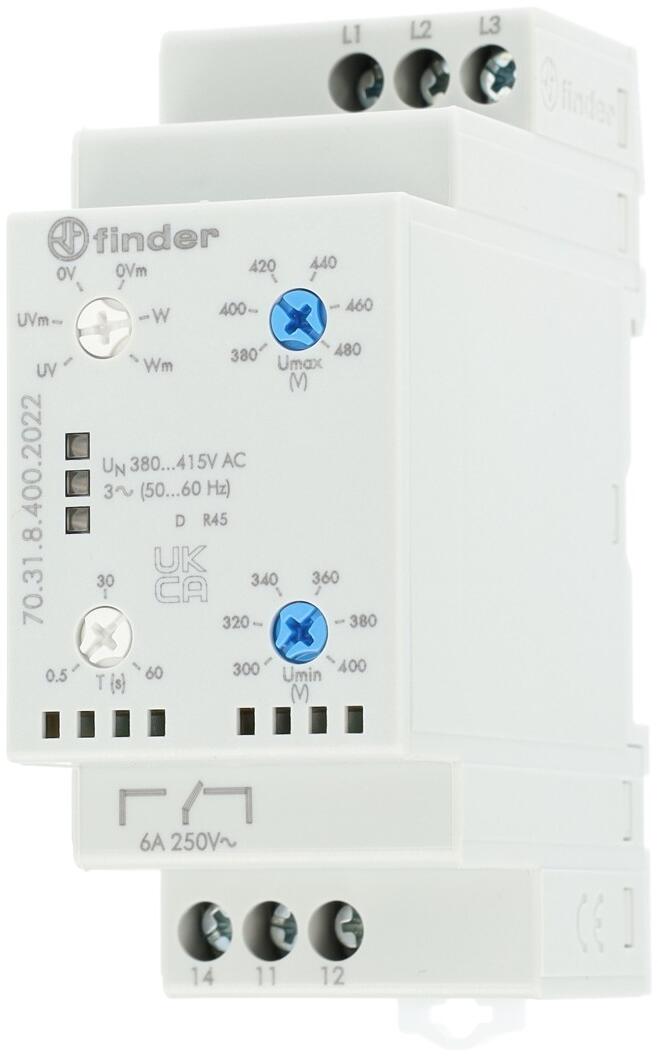

Dreiphasen Spannungssteuerrelais Typ 70.31
Produktmerkmale:
- Positive Sicherheitslogik (Ausgangsschließer öffnet, wenn der Messwert außerhalb der Grenzen liegt)
- Alle Funktionen und Bewertungen können einfach mit dem Frontseitenwähler und Trimmer eingestellt werden.
- ?Klinge + Kreuz? sowohl Flachklingen als auch Kreuzschlitz-Schraubendreher können zur Auswahl der Funktion, zur Einstellung des Trimmers und zum Lösen der Schienenklammer verwendet werden.
- Eindeutige und sofortige Identifizierung des Status durch farbige LEDs
- 1 Wechsler Ausgangskontakt ? Nennwert 6 A
- Modular, 35 mm breit
- 35 mm-Schiene (EN 60715) Montage
- Cadmiumfreie Kontakte
Technische Daten:
- Breite: 35
- Höhe: 88,8
- Tiefe: 60,8
- Spannungsmessbereich: 300 - 480
- Mit abnehmbaren Klemmen: Nein
- Funktion Phasenfolgeüberwachung: Ja
- Funktion Phasenausfallerkennung: Ja
- Funktion Unterspannungserkennung: Ja
- Funktion Überspannungserkennung: Ja
- Funktion Asymmetrieerkennung: Nein
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 220 - 510
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 220 - 510
- Bemessungssteuerspeisespannung Us bei DC: -
- Max. zulässige Ansprechverzögerungszeit: 1
- Min. einstellbare Ansprechverzögerungszeit: 1
- Max. zulässige Rückfallverzögerungszeit: 60
- Min. einstellbare Rückfallverzögerungszeit: ,5
- Spannungsart zur Betätigung: AC
- Anzahl der Kontakte als Öffner: 0
- Anzahl der Kontakte als Schließer: 0
- Anzahl der Kontakte als Wechsler: 1
