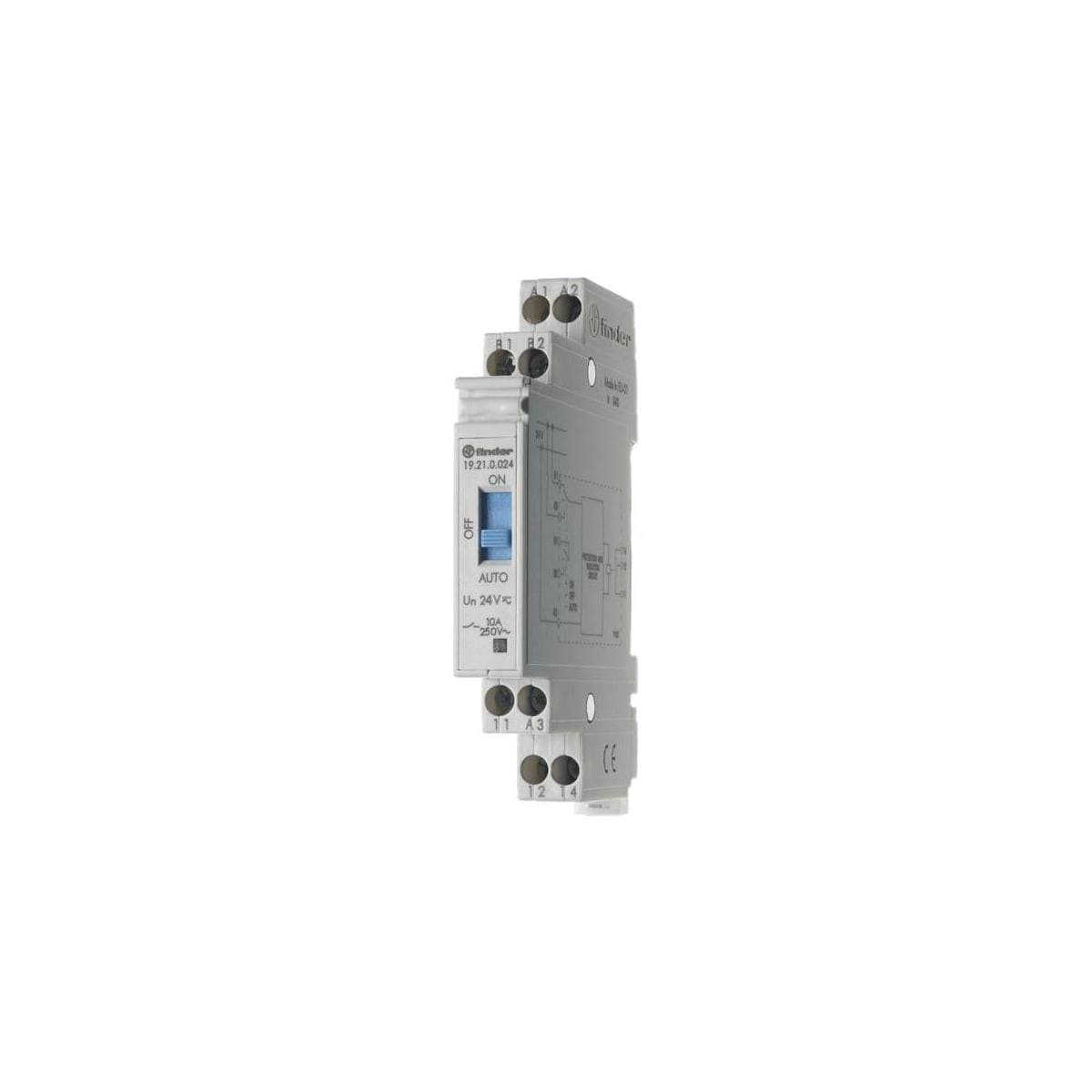

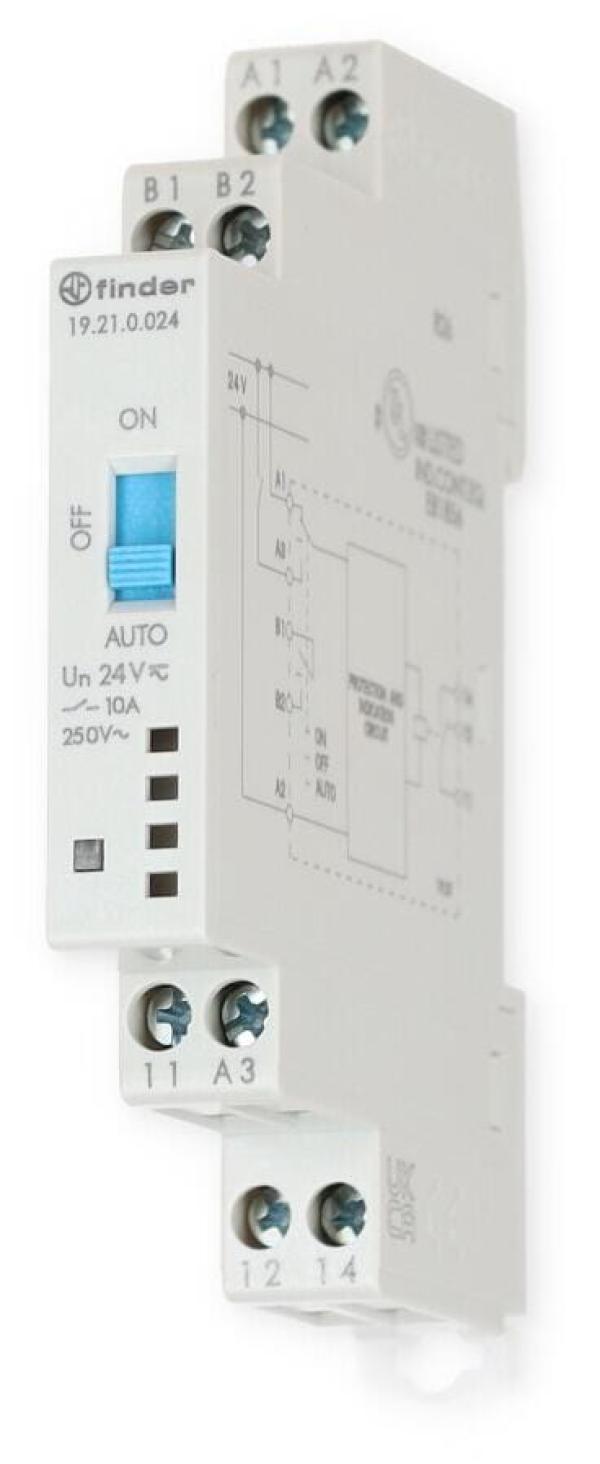

Typ 19.21 Interventions-Relais: Auto ? Off ? On, 1 Wechsler (10 A), werden eingesetzt, um bei Störungen in komplexen, elektronischen Steuerungen, Produktionsanlagen oder Gebäude Managementsystemen einen Notbetrieb durch gezieltes Eingreifen zu ermöglichen.
Rückmeldekontakt. Ideale Schnittstelle für SPS und elektronische Systeme. Nur 11,2 mm breit. Spannungsversorgung 24 V AC / DC. Für Tragschiene 35 mm (EN 60715).
Wahlschalter für 3 Funktionen:
- Auto: Arbeitet als monostabiles Relais (A3 = Steuereingang)
- Off: Relais permanent AUS
- On: Relais permanent EIN
Anwendungsbeispiele:
- Steuerung von Pumpen, Gebläsen oder Motorgruppen
- Vor allem für Industrielle Steuerungssysteme und Gebäudemanagement geeignet
Technische Daten:
- Nennstrom: 10 A
- Maße (BxHxT): 11,2 x 87,5 x 60,8 mm
- Mit abnehmbaren Klemmen: Nein
- Antrieb, Polung: ungepolt
- Schaltverhalten des Antriebs: monostabil
- Mit zwangsgeführten Kontakten: Nein
- Art des Schaltkontaktes: Einfachkontakt
- Komplettgerät mit Sockel: Ja
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 - 24
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24 - 24
- Bemessungssteuerspeisespannung Us bei DC: 24 - 24
- Schutzart (IP): IP20
- Mit LED-Anzeige: Nein
- Spannungsart zur Betätigung: AC/DC
- Anzahl der Kontakte als Öffner: 0
- Anzahl der Kontakte als Schließer: 0
- Anzahl der Kontakte als Wechsler: 1
Produkttyp | Installationsrelais |
Nennstrom | 10A |
Bemessungsspannung [V] | 24V |
