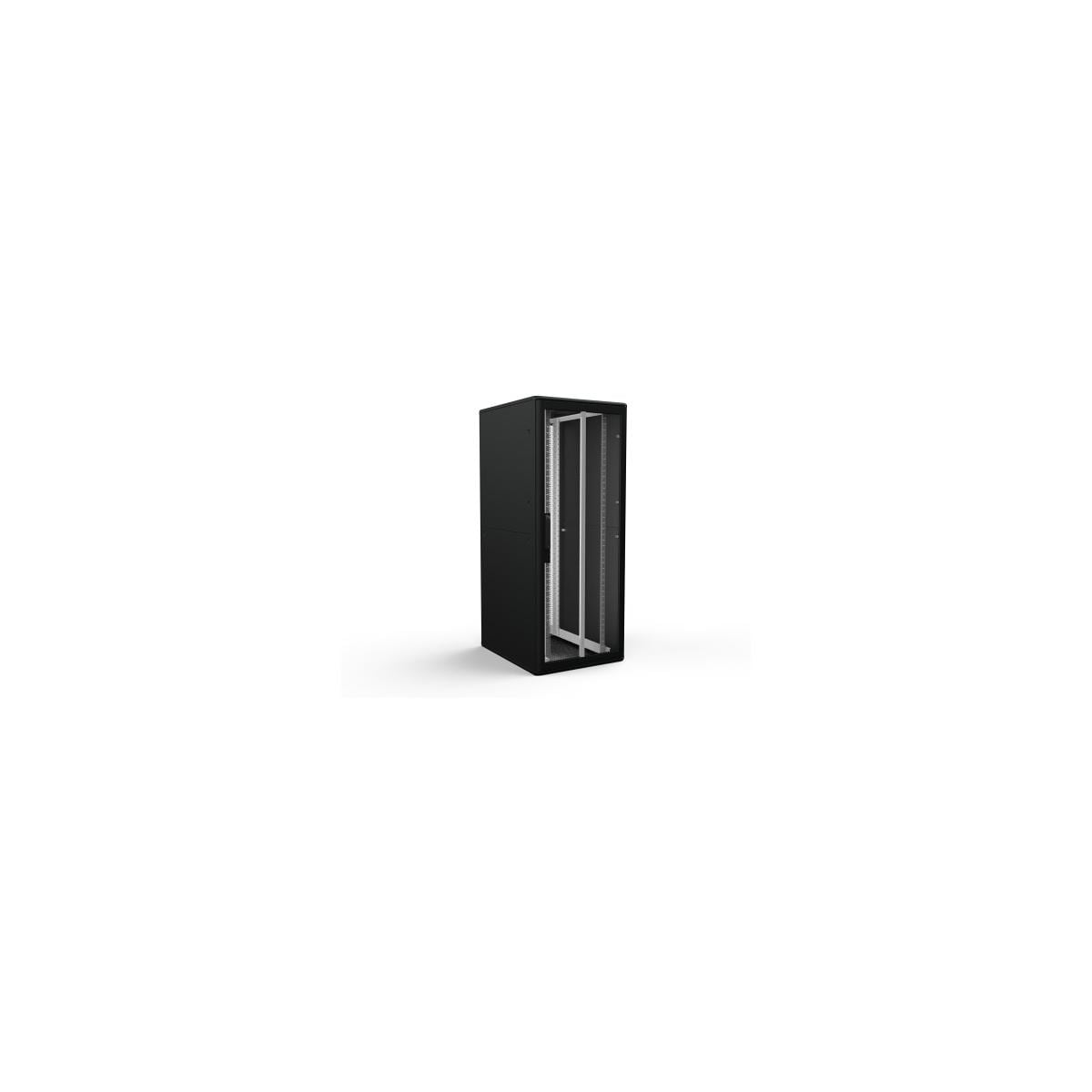

Gesteckte und intelligent verschraubte Aluminiumrahmenkonstruktion mit Eckstücken aus Spritzgusszink. Zwei vertikale Systemnuten pro Aluminiumprofil zur universalen Montage von Zubehör. Grundgestell ist schnell und einfach zerlegbar durch Lösen von Schrauben Torx 25. Vordertür & Rücktür aus 1 mm starkem, perforiertem Stahlblech eingefasst in einem Aluminiumprofilrahmen. 85 % Perforierungsgrad (hexagonal) auf der perforierten Oberfläche. Ergonomischer Schwenkhebelgriff LS 95 mit Sicherheitszylinder und Schlüssel, Schnellverschluss. Seitenwände einfach abnehmbar und von innen verschließbar mit integrierten Griffmulden für ein besseres ?Handling?. Modularer Bodenrahmenaufbau offen mit front- und rückseitiger Systemnut Nachrüstung von Sichtschutzblenden, Filterblechen, Bodenblechpaketen und Sockelpaketen ist möglich. Modularer Dachaufbau mit einem Kabeldurchführungsmodul inkl. Bürstenleiste hinten und Blindmodulen.
Einfacher Austausch gegen Ventilations-, Lüfter- oder weiterer Kabeleinführungsmodule ist möglich. Alle Module können gegeneinander getauscht werden sowie im Maß von 600 x 600 mm oder 800 x 800 mm um 90° gedreht werden. Bestandsinstallationen können problemlos über das U-Förmige Kabeleinführungsmodul nachträglich eingebracht werden. Befestigungsebene 19? (482,6 mm) mit Lochraster nach IEC 60297-1 u. 2, vorne auf 4 multifunktionalen Tiefenstreben 100 mm tief im Schrank montiert. Kennzeichnung der Höheneinheiten (HE?s) durchnummeriert und von vorn ablesbar. Stufenlos verstellbar im ?slide modus? über die gesamte Schranktiefe
durch lösen eines Torx T25/M5 Schnellverschlusses. Alle Tiefenstreben mit gestanztem Maßraster zur schnellen und einfachen Ausrichtung des 19? Profils.
Stufenlos verstellbar nach rechts oder links zur individuellen Anpassung des Montage- und Verkabelungsfreiraumes.
Technische Daten:
- Maße (BxTxH): 800 x 1000 x 2000 mm
- Höheneinheit: 42 HE
- Maximale statische Belastung: 1500 kg
- Türöffnungswinkel 180°
- Türanschlag wechselbar
- Material Seitenwände: Stahlblech
- Befestigungsebene 19? (482,6 mm)
- Schutzart IP20
- Oberflächenbehandlung: Strukturlack Schwarz RAL 9005
- Zentraler Erdanschluss über Gewindebolzen M5 am Eckprofil
