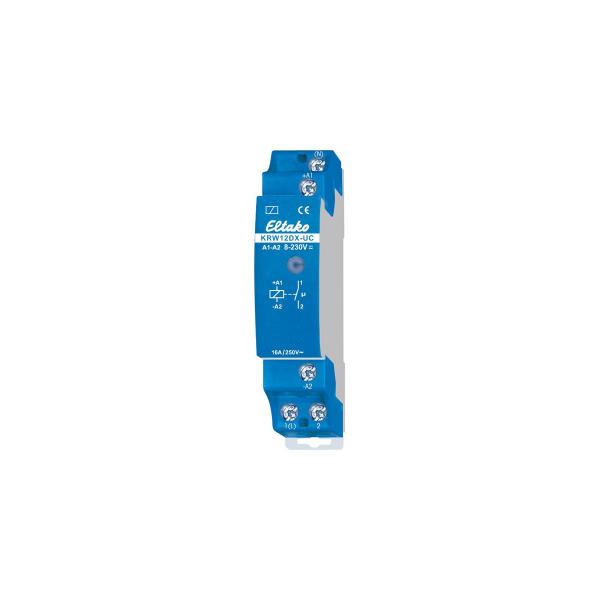

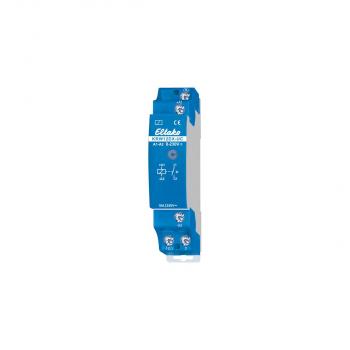

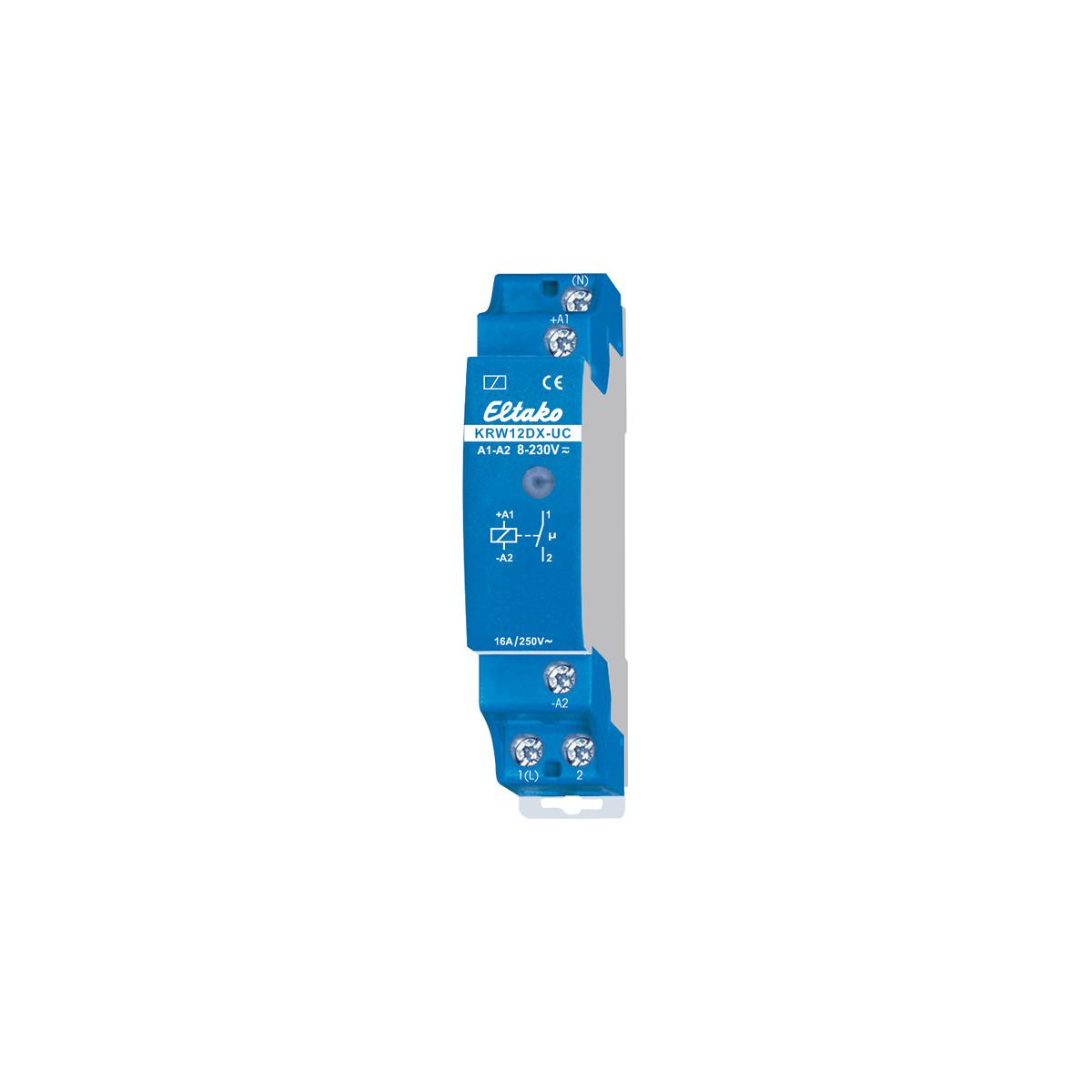

Koppelrelais mit 1 Schließer potenzialfrei 16A/250V AC mit Wolfram-Vorlaufkontakt, max. Einschaltstrom 500 A/2 ms. Kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230 V-Wechselspannung 50 Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt.
Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden.
Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
- Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35
- 1 Teilungseinheit = 18 mm breit, 58 mm tief
- Universal-Steuerspannung 8..230V UC
- Geringes Schaltgeräusch
- Ansteuerungsanzeige mit Leuchtdiode
- Gewicht: 0,08
- Gewichtseinheit: KG
- Montageart: DIN-Schiene
- Funktion: teilelektronisch
- Einbautiefe: 58 mm
- Bemessungsstrom: 16 A
- Breite in Teilungseinheiten: 1
- Steuerspannung 1: 8 - 230 V
- Steuerspannungsart 1: AC/DC
- Frequenz der Steuerspannung 1: 50 Hz
- Max. Schaltstrom (cos phi = 0,6): 4 A
- Max. Glühlampenlast: 2000 W
- Max. Leuchtstofflampenlast: 1000 VA
- Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
- Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
