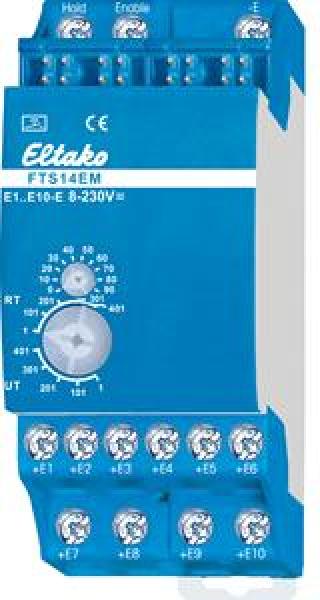

Eingabemodul für den Eltako-RS485-Bus, 10 Steuereingänge für Universal-Steuerspannung.
- Stand-by-Verlust nur 0,1 Watt
- Reiheneinbaugerat für Montage auf Tragschiene DIN-EN 60715 TH35
- 2 Teilungseinheiten = 36mm breit, 58mm tief
- Anschluss an den Eltako-RS485-Bus
- Querverdrahtung Bus und Stromversorgung mit Steckbrücken
- Betrieb in Verbindung mit FAM14 oder FTS14KS
- 10 Steuereingange +E1..+E10/-E galvanisch getrennt von der Versorgungsspannung
- Steuerspannung: 8..230V UC
- Die Steuereingänge können entweder für Taster (Auslieferzustand), Fenster-Türkontakte oder Bewegungsmelder aktiviert werden
Steuereingänge für Taster: Es werden Telegramme von Funktastern erzeugt (z.B. 0x70). Jeder FTS14EM kann am unteren Drehschalter entweder auf UT (= Universaltaster) oder auf RT (= Richtungstaster) eingestellt werden.
Steuereingange für Fenster-Türkontakte: Es werden Telegramme des Funk-Fenster-Türkontaktes FTK erzeugt (EEP D5-00-01). Wenn der Eingang durch den Kontakt mit der extern anzulegenden Steuerspannung angesteuert wird, wird das Telegramm Fenster geschlossen erzeugt. Wenn der Kontakt geöffnet wird, wird das Telegramm Fenster offen erzeugt. Wie bei den Funksensoren FTK wird das Statustelegramm alle 15 Minuten wiederholt.
Steuereingange für Bewegungsmelder: Es werden Telegramme des Funk-Bewegungs-Helligkeitssensors FBH erzeugt (EEP A5-08-01), wobei der Helligkeitswert immer 0 ist. Wenn der Eingang durch den Kontakt mit der extern anzulegenden Steuerspannung angesteuert wird, wird das Telegramm Bewegung erzeugt. Wenn der Kontakt geöffnet wird, wird das Telegramm Keine Bewegung erzeugt. Wie bei den Funksensoren FBH wird das Statustelegramm alle 15 Minuten wiederholt.
Technische Daten:
- Montageart REG
- Bussystem Funkbus ja
- Befestigungsart Klemmbefestigung
- Breite in Teilungseinheiten 2
- Andere Bussysteme sonstige
- Schutzart (IP) IP20
- Anzahl der Betätigungspunkte 10
| Produkttyp | Taster-Eingabemodul |
