Produktmerkmale:

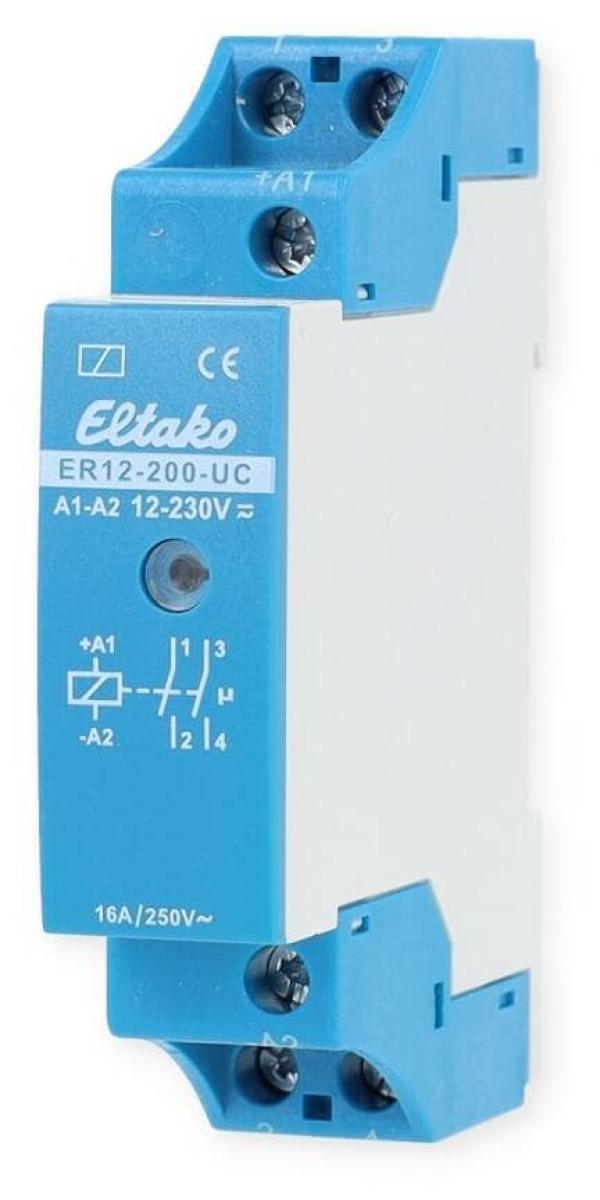

Schaltrelais. Kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Sehr geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Schaltrelais R12-200-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Microkontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
Technische Daten:
- Montageart DIN-Schiene
- Funktion teilelektronisch
- Einbautiefe 58 mm
- Bemessungsstrom 16 A
- Breite in Teilungseinheiten 1
- Steuerspannung 1 230 V
- Steuerspannung 2 - V
- Steuerspannungsart 1 AC/DC
- Frequenz der Steuerspannung 1 50 Hz
- Frequenz der Steuerspannung 2 - Hz
- Versorgungsspannung 250 V
- Max. Schaltstrom (cos phi = 0,6) 4 A
- Max. Glühlampenlast 2000 W
- Max. Leuchtstofflampenlast 1000 VA
- Max. Leuchtstofflampenlast (Duo-Schaltung) 1000 VA
- Max. Leuchtstofflampenlast (parallel kompensiert) 500 VA
| Produktart | elektromechanisch |
| Schließer | 2 |
| Nennschaltleistung | 16A |
| Anschlüsse | - |
| Öffner | - |
| Wechsler | - |
