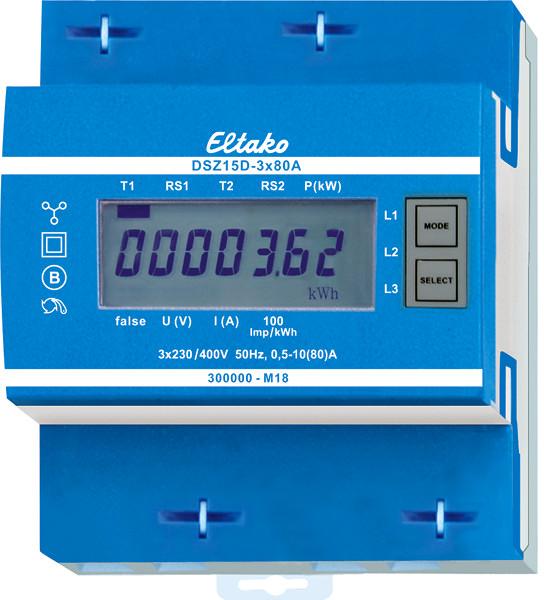

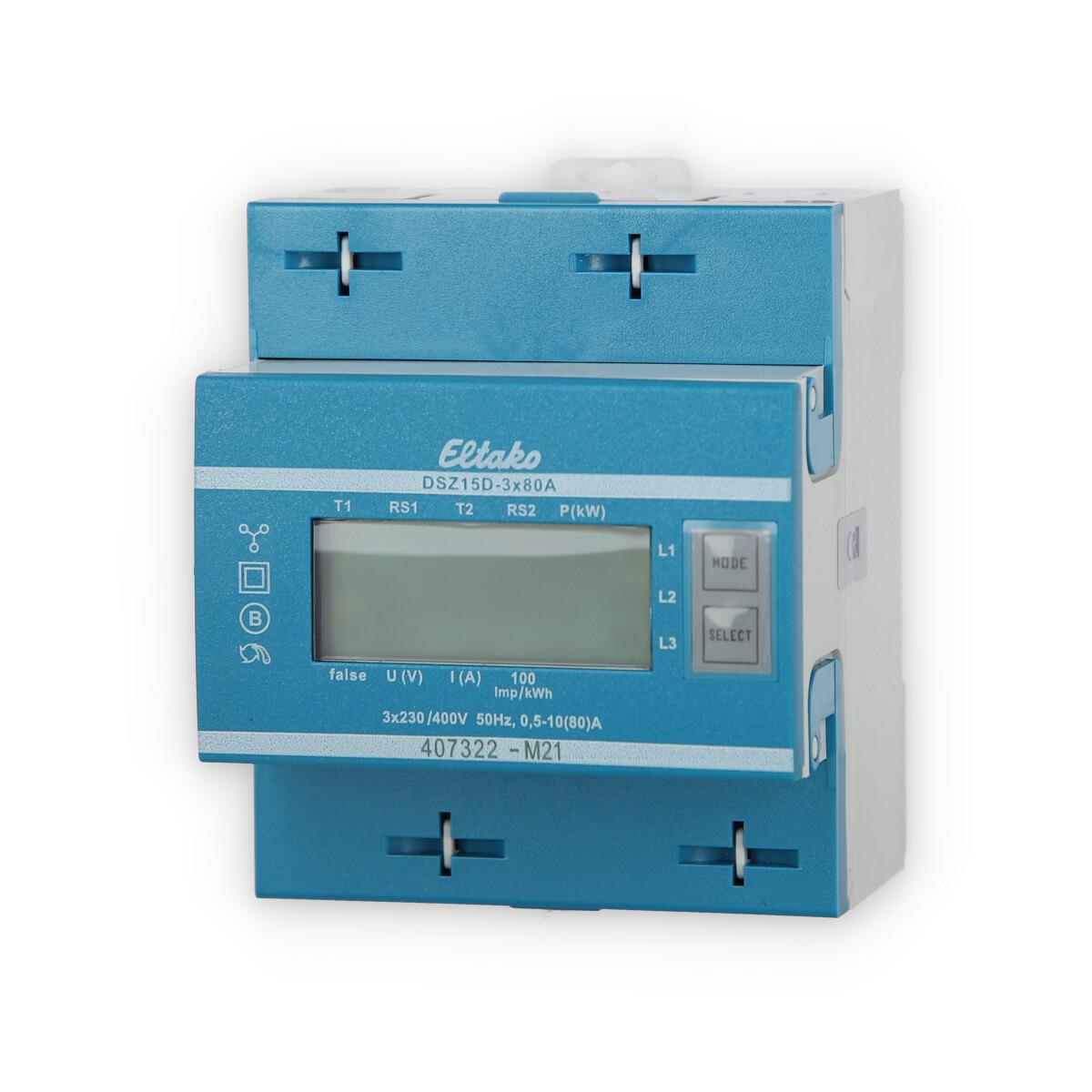

Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4O mA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt.
Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230 V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Be - dienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false). Bei fehlendem Außenleiter oder falscher Stromrichtung wird ?false? und der entsprechende Außenleiter im Display angezeigt.
Technische Daten:
- Montageart REG
- Anzeigeart digital
- Frequenz 50 Hz
- Maximalstrom (Imax) 80 A
- Breite in Teilungseinheiten 4
- Anzahl der Stellen 7
- Zählertyp elektronisch
- Ausführung der Schnittstelle sonstige
- Energieart Wirkleistung
- Tarifausführung Zweitarif
- Tarifsteuerung extern
- Geeicht ja
- Impulsausgang optisch
- Impulsart S0
- Impulsrate 1000 Imp/kWh (k
- Genauigkeitsklasse B
- Polart Vierleiter
- Nennspannung (Un) N-L 230 V
- Nennspannung (Un) L-L 400 V
- Nennstrom (In) 10 A
| Produkttyp | Drehstromzähler |
| Produktart | MID geeicht |
| Maximalstrom | 3 x 80A |
