Produktmerkmale:

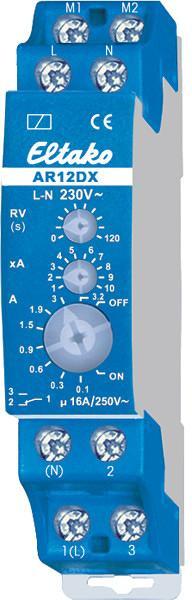

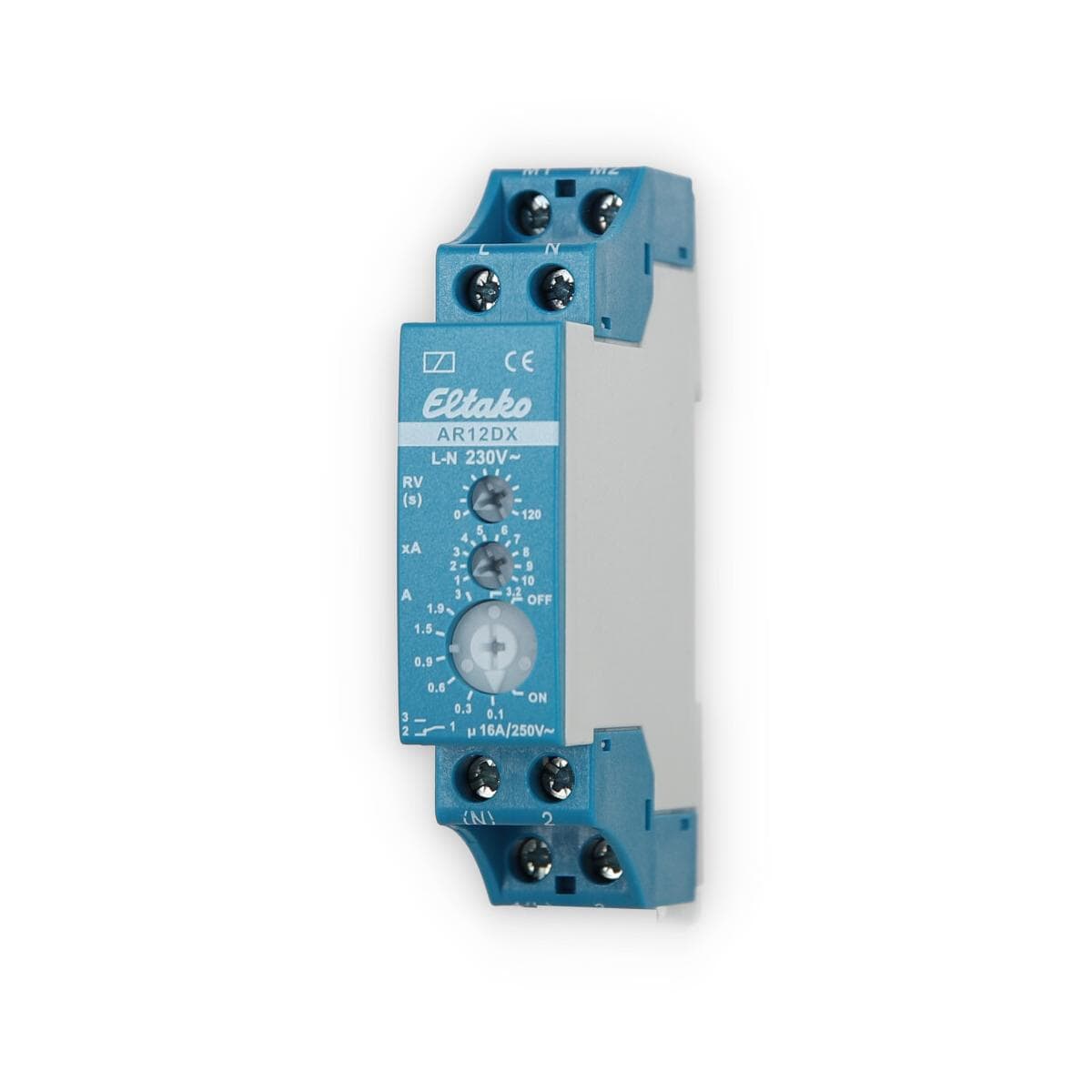

Stromrelais, Stand-by-Verlust nur 0.8 Watt. Reiheneinbaugerät für Montage auf Tragschiene (1 TE). Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Mit einem internen Ringkernstromwandler wird der über einen Verbraucher V1 fließende Wechselstrom von 0.1A bis maximal 32A mit dem eingestellten Wert verglichen und bei Überschreitung schaltet ein Relais innerhalb von 0.5 Sekunden einen an 2 angeschlossenen Verbraucher V2 ab bzw. einen an 3 angeschlossenen Verbrauchern V3 ein. Einstellgenauigkeit ±5%. Ab 25A schaltet das Relais immer ein. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Die Strombasis A wird mit dem unteren rastenden Drehschalter A eingestellt.
Technische Daten:
- Breite 18 mm
- Höhe 58 mm
- Tiefe 58 mm
- Strommessbereich 0.1 A
- Ausführung des elektrischen Anschlusses Schraubanschluss
- Bemessungssteuerspeisespannung Us bei AC 50 Hz 250 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz - V
- Bemessungssteuerspeisespannung Us bei DC - V
- Spannungsart zur Betätigung AC
- Anzahl der Kontakte als Wechsler 1
