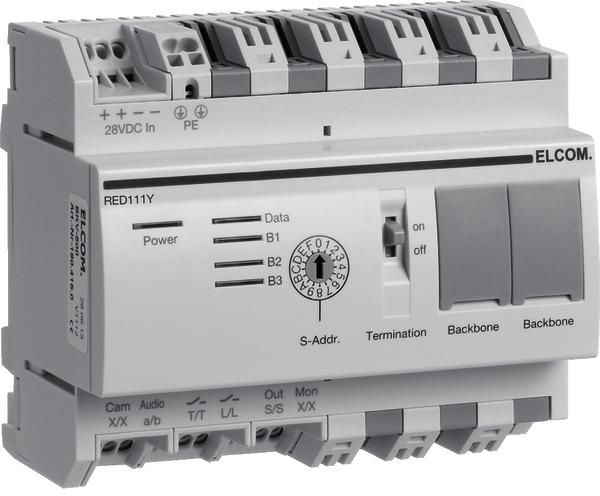

Strangkoppler für Sprechanlage nach DIN EN 50486 in 2Draht-Technik.
Reiheneinbaugerät zur Hutschienen-Montage. Strangkoppler zur Verbindung von Einzelsträngen über die Backbone-Leitung zu einer größeren Anlage. Anlagen mit bis zu 64 Strang-Kopplern, 150 (Video-) Haupt-Türstationen und 256 (Video-) Innenstationen bei bis zu 3 gleichzeitigen Verbindungen über den Backbone sind möglich. Integrierte Strangversorgung mit Überlastschutz zur Speisung des Kopplers. Lokale Strang-Verbindung im lokalen Strang ist unabhängig vom Backbone möglich, Backbone Anschluss mittels zwei RJ45-Buchsen und schaltbarer Backbone-Terminator. Drehschalter zur Einstellung der Strangadresse. Integrierter Videosignal-Verstärker (0-20dB), potentialfreier Lichttastkontakt und potentialfreier Türöffnerkontakt zur manipulationssicheren Türöffneransteuerung. LED-Anzeigen für Betriebszustand, Datenverkehr und Backbone (1-3), Anschlüsse für Spannungseingang, Potenzialausgleich, Türstationen, Innenstationen, Zusatzspeisung, i2Audio-Komponenten und Türöffner- und Lichttastkontakt. Die Spannungsversorgung erfolgt über ein separates Netzgerät. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter.
- Systemtechnologie: 2-Draht
- Breite Reiheneinbaugerät (REG): 6 TE
- Betriebstemperatur: 5 ? 40 °C
- Leistungsaufnahme (Betrieb): ? 3 W
- Betriebsspannung über Netzteil: 28 V DC
- Schaltspannung Türöffnerkontakt: max. 24 V
- Videosignal-Verstärkung: 20 dB
- Leitungslänge zur Außenstation: max. 100 m
- Leitungslänge zur Innenstation: max. 150 m
- Backbone Leitungslänge: < 300 m
- Backbone-Verkabelung: Patchkabel RJ45
- Backbone-Terminator: schaltbar
- Außenstationen je Anlage: max. 150
- Innenstationen je Anlage: max. 256
- Strangkoppler je Anlage: max. 64
