LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlusskabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
- Mit Aramidgarn verstärkte Zugentlastung
- Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
- EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
- 100% geprüft und mit Individuellen Messprotokoll
Technische Daten:

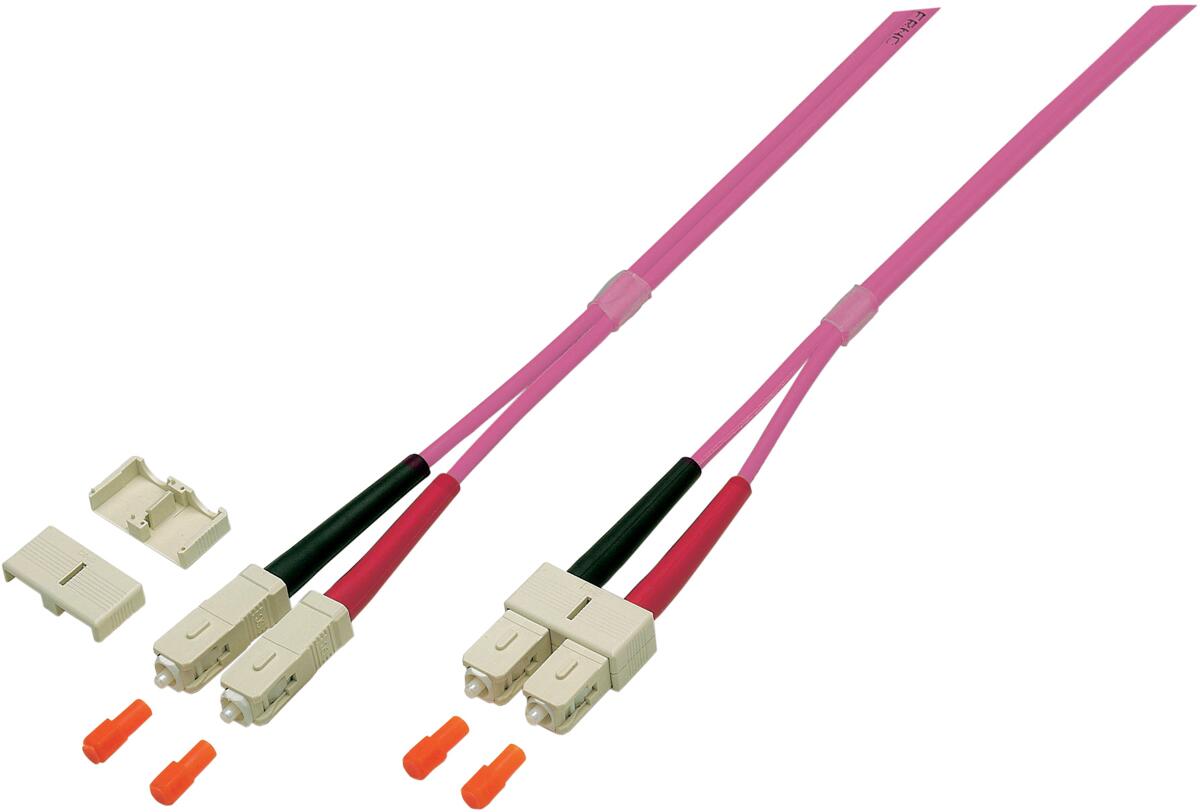

- Steckverbindertyp Anschluss 1: SC-Duplex
- Steckverbindertyp Anschluss 2: SC-Duplex
- Kategorie: OM4
- Mantel-Farbe: erika-violett
- Anzahl der Fasern: 2
- APC Ausführung: Nein
- Arbeitstemperatur: -20 ? 70 °C
- Biegeoptimierte Faser: OM4 nach IEC60793-2-10 type A1a.2 und A1a.3
- Einfügedämpfung 850nm: < 0,3 dB
- Faserart: Multimode 50/125
- Flammwidrig: nach EN 50265-2-1
- Halogenfrei: nach IEC60754-1
- Halogenfrei nach EN 50267-2-3: Ja
- Kabel Konform zu Standard: IEC 60793-2
- Kabelaufbau: Duplex
- Kabeltyp: I-V(ZN) H
- Kabel Ø: 3,0 mm
- Knickschutztülle: aufgesteckt
- Lagertemperatur: -20 ? 85 °C
- Mantelmaterial: LSZH
- Maximale Zugkraft: 160 N
- Minimaler Biegeradius (Dynamisch): 20xOD
- Minimaler Biegeradius (Statisch): 10xOD
- Qualitätsklasse Multimode: A/1 nach IEC-61753-222-2
- Raucharm: nach IEC61034-1
- Stecker Konform zu Standard: IEC 61754-4
- Steckverbinderanschluss 1 Farbe: beige
- Steckverbinderanschluss 2 Farbe: beige
| Produkttyp | LWL-Kabel |
| Kabellänge [m] | 10 |
| Anzahl der Adern | 2 |
| Kategorie | OM4 |
