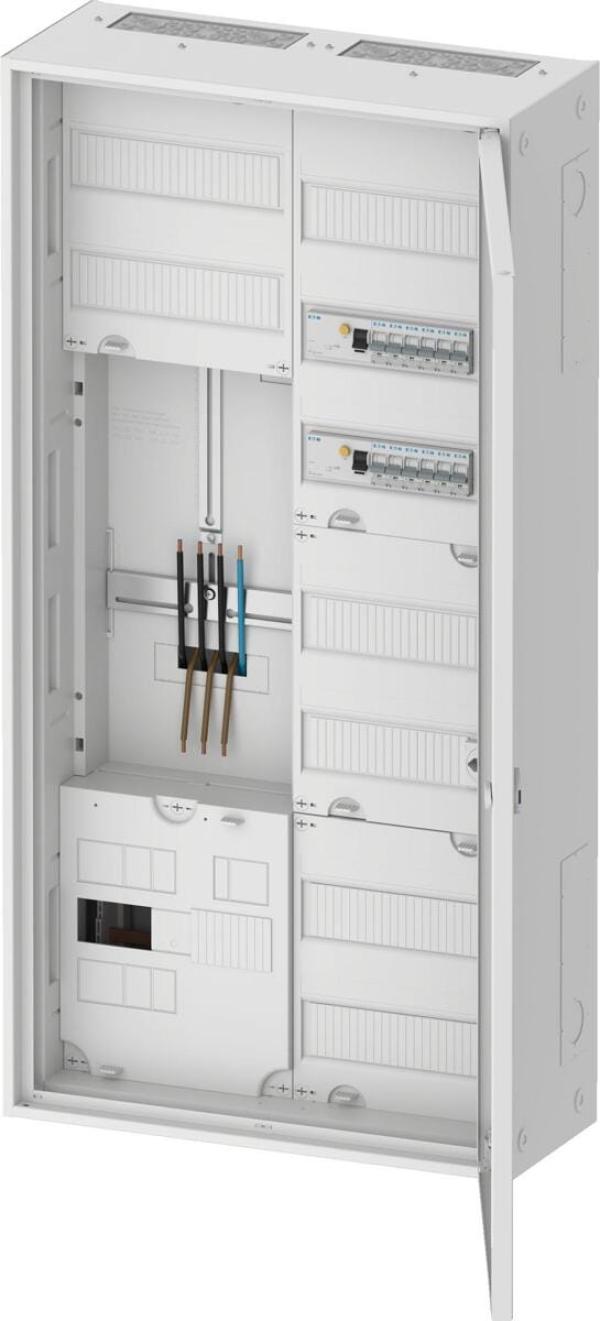

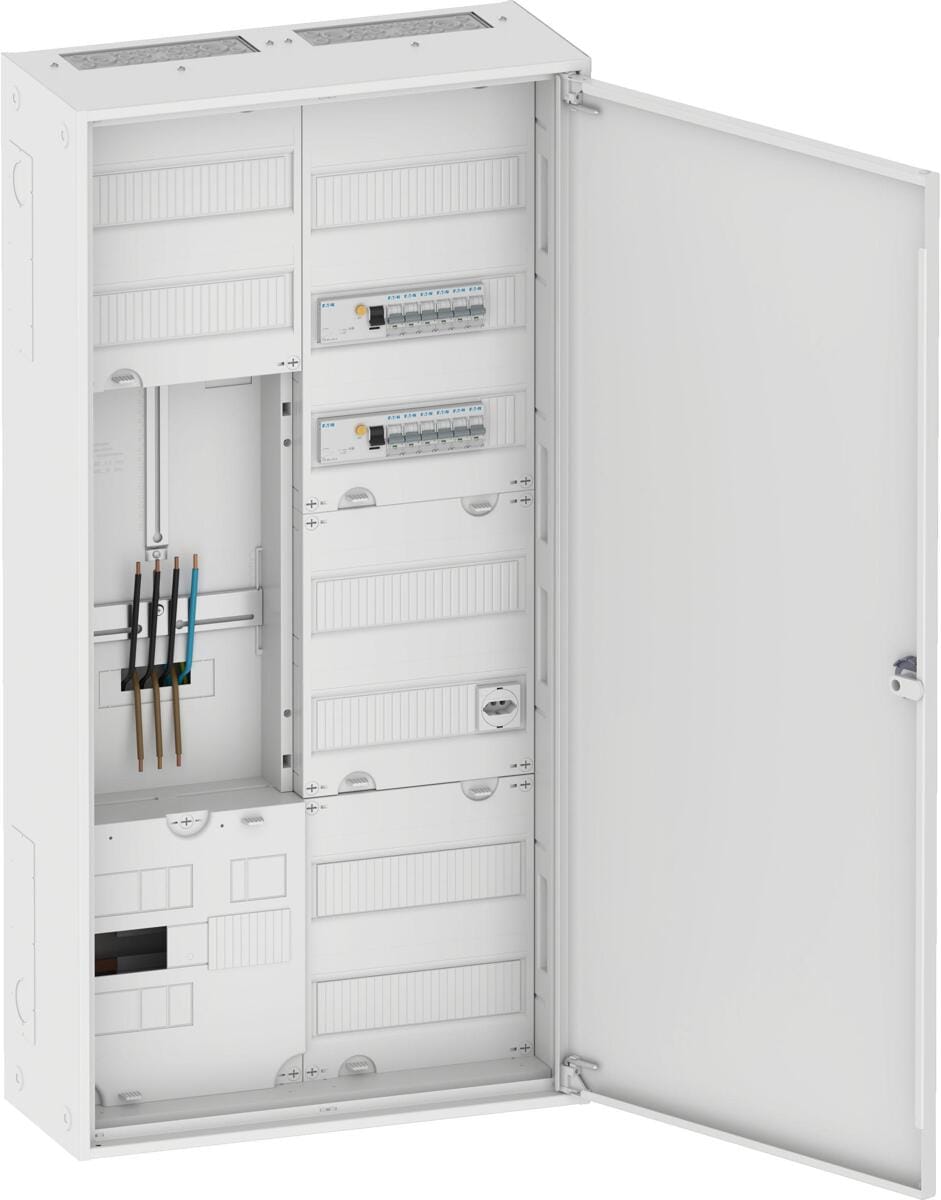

Zählerkomplettschrank nach VDE AR-N 4101:2015-09
ProduktbeschreibungDieser vorverdrahtete Zählerkomplettschrank entspricht den Richtlinien der VDE AR-N 4101:2015-09 und ist mit hochwertigen Schaltgeräten ausgestattet. Er ist ideal für die sichere und effiziente Energieverteilung konzipiert.
Eigenschaften- Zählerfeld mit 3-Punkt-Zählerkreuz bestückt
- Unterer Anschlussraum mit 5-poligem Sammelschienensystem 12x5mm
- Inklusive Anschlussklemmen 16mm² für selektive Hauptleitungsschutzschalter bis 63 A
- Funktionsraum für EVU-Zusatzanwendungen abgedeckt mit verriegelbarem Blindstreifen
- RJ45-Anschlussbuchse isoliert, lose beigepackt
- Oberer Anschlussraum mit Hauptleitungsklemme 5x25mm², fingersicher

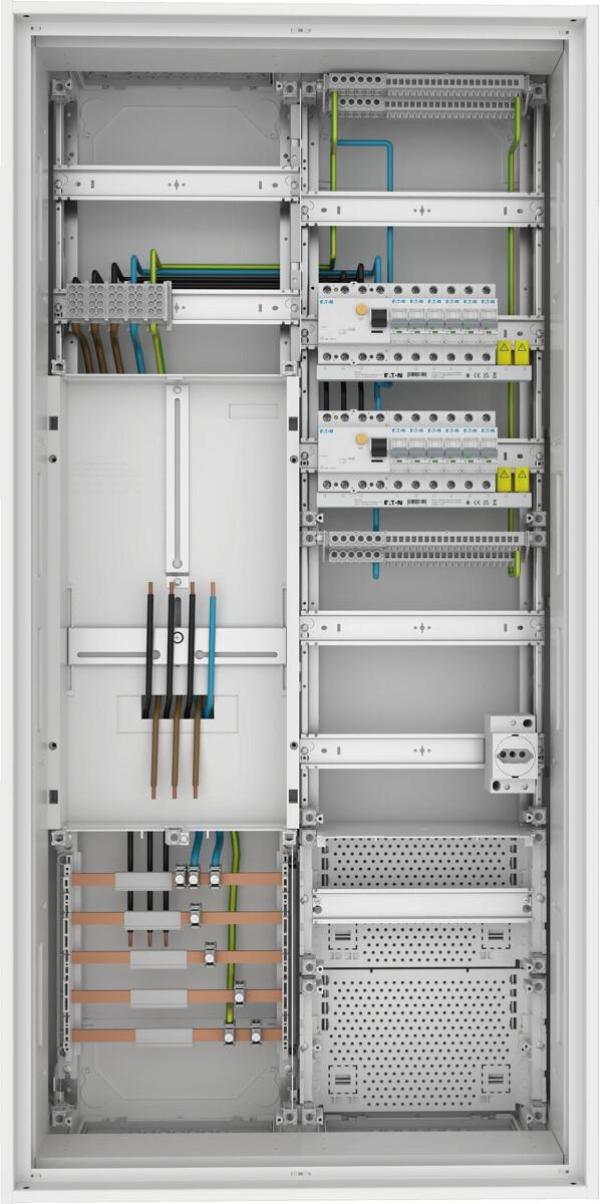

Bestückung- Verteilerfeld: 5 x 12 TE mit 2x PEN-Schiene in Stecktechnik
- Verteilerfeld bestückt mit:
- 2 Stk. PXF-40/4/003-A
- 12 Stk. PXL-B16/1, 2x6 Automaten, verbunden mit FI-Schalter über Phasenschiene EVG-3PHAS/N/8MODUL/LS
- 1 Stk, Schukosteckdosen 230V
- Automatenreihen mit Blindstreifen abgedeckt
Verdrahtung- 10mm² zwischen Hauptleitungsklemme und FI/PEN-Schiene
- Verbindung zwischen FI-Schalter und Automatenreihe
Weitere Details- APZ: Ja, eingebaut im Verteilerfeld unten, inklusive Schutzschlauch für Datenleitung
Technische Daten- Schutzart: IP31
- Maße: Höhe: 1100mm, Breite: 550mm, Tiefe: 225mm
- Bemessungsstrom: 0 A
- Ausführung: 1-stöckig
- Anzahl der Zählerplätze: 1
- Anzahl der TSG-Plätze: 0
- Unterer Anschlussraum mit Sammelschiene 5-polig
- Montageart: Aufputz
- Werkstoff: Stahl
- Farbe: weiß
- RAL-Nummer: 9016
- Anzahl der Verteilerreihen: 7
- Anzahl der Felder: 2
- Mit Montageplatte
Dieser Komplettschrank ist ein essentielles Bauteil für jede moderne Energieinstallation, das hohe Sicherheit und Flexibilität bietet.
| Höhe [mm] | 1101 |
| Breite [mm] | 551 |
| Schutzart | IP31 |
| Tiefe [mm] | 225 |
| Felder | 2 |
