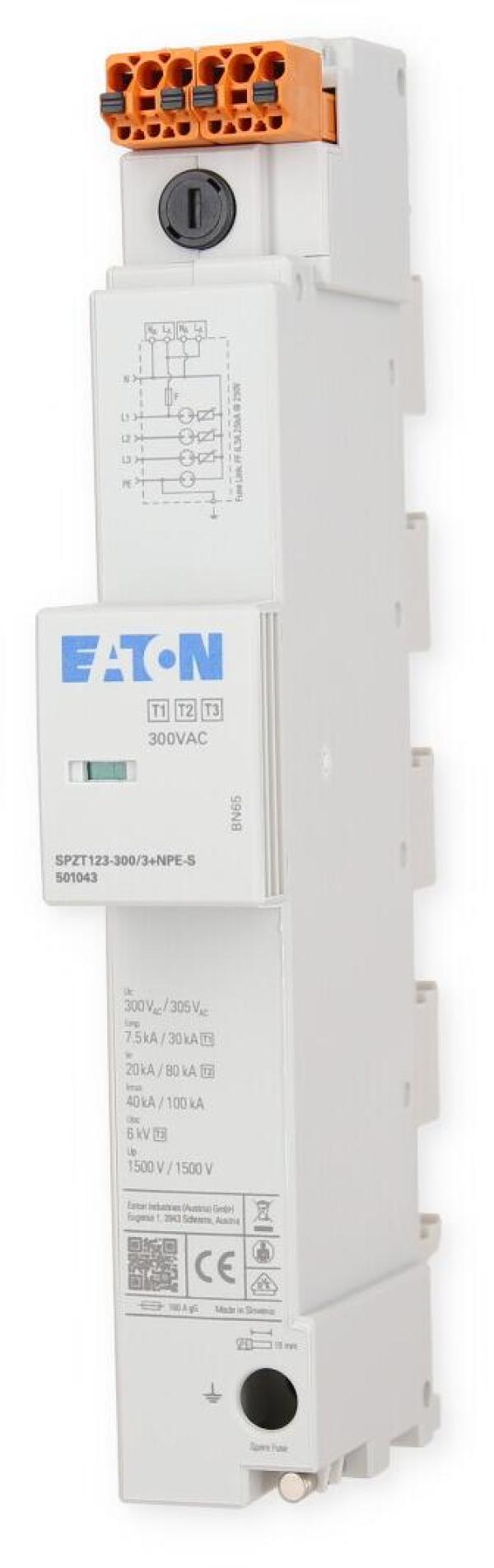

Zum Schutz von Verbraucheranlagen im Netzanschlussraum des Zählerschranks an einer 40-mm-Sammelschiene vor transienten Überspannungen durch direkte und indirekte Blitzeinschläge sowie Schalthandlungen. Erfüllt alle Anforderungen für die Installation von Überspannungsschutz nach DIN VDE 0100-534, Prüfklassen I, II, III nach IEC 61643-1, SPD-Typ T1+2+3, entspricht IEC 61643-11: 2011, EN 61643 -11:2012+A11:2018, Blitzschutzklasse III und IV nach IEC 62305, leckstromfrei, mit integrierter Sicherung zum Schutz des SmartMeterGateway und des APZ
Technische Daten:
- Netzform DC: nein
- Netzform IT: nein
- Netzform TN: ja
- Netzform TN-C: ja
- Netzform TN-C-S: ja
- Netzform TN-S: ja
- Netzform TT: ja
- Netzform sonstige: nein
- Polzahl: 4
- Blitzstoßstrom (10/350 µs): 7,5 kA
- Höchste Dauerspannung AC: 300 V
- Nennspannung AC: 240 V
- Schutzpegel: 1,5 kV
- Schutzpegel L-N: 1,5 kV
- Schutzpegel N-PE: 1,5 kV
- Folgestromlöschfähigkeit: 0,1 kA
- Spezifische Energie (W/R): 14 kJ/Ohm
- Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A
- Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 A
- Montageart: Sammelschiene
- Baugröße: 2 TE
- Fernsignalisierung: nein
- Signalisierung am Gerät: optisch
- Prüfklasse: Typ 1 und 2 und 3
- Integrierte Vorsicherung: nein
- Energetisch koordinierte Schutzwirkung zum Endgerät: ja
- Spannungsschaltende Funkenstreckentechnologie: ja
- Überstromgeschützter Spannungsabgriff: ja
- Schutzart (IP): IP20
