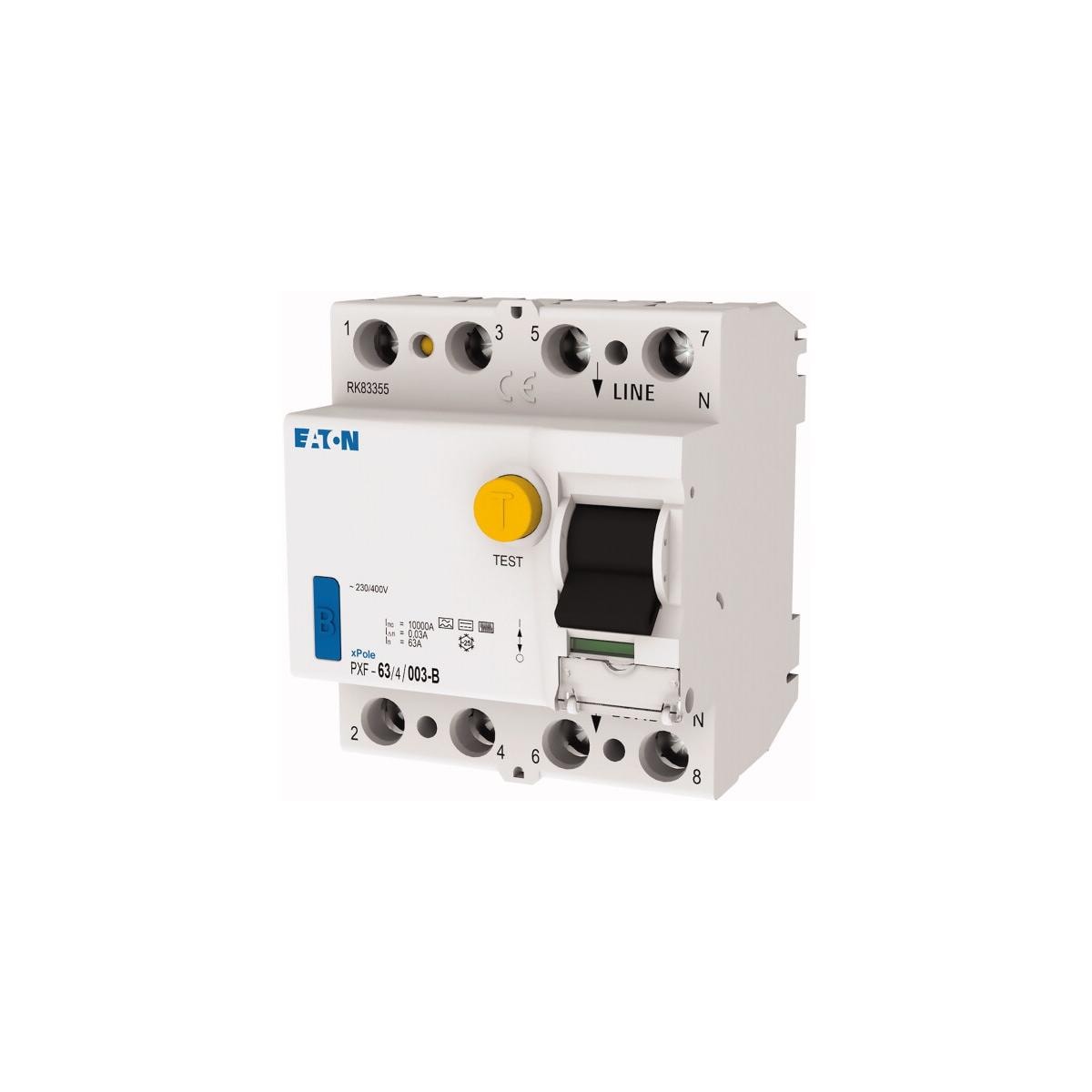

Eaton PXF-63/4/003-B FI-Schalter, allstromsensitiv, 63A, 4-Polig, 30mA, Typ B (300302)

Produktmermale:

• Grundfunktion Fehlerstromschutzschalter
• Anzahl der Pole 4 -polig
• Anwendung Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
• Bemessungsstrom [In] 63 A
• Bemessungskurzschlussfestigkeit [Icn] 10 kA
• Bemessungsfehlerstrom [I?N] 0,03 A
• Typ Typ B
• Auslösung kurzzeitverzögert s
• Sortiment PXF
• Empfindlichkeit Empfindlich auf alle Stromarten
• Stoßstromfestigkeit stoßstromfest 3 kA

Technische Daten:

Elektrisch

• Ausführungen entsprechend IEC/EN 61008 IEC/EN 62423
• Aktuelle Prüfzeichen gemäß Aufdruck
• Normen und Bestimmungen IEC/EN 61008 IEC/EN 62423
• Bemessungsbetriebsspannung [Ue] [Ue]
• Bemessungsbetriebsspannung [Ue] 230/400 V AC
• Bemessungsfrequenz [f] 50 Hz
• Grenzwerte der Betriebsspannung Testkreis 196 - 253 V AC
• Empfindlichkeit Empfindlich auf alle Stromarten
• Bemessungsisolationsspannung [Ui] 440 V
• Bemessungsstoßspannungsfestigkeit [Uimp] 4 kV
• Bemessungskurzschlussfestigkeit [Icn] 10 kA
• Max. zulässige Vorsicherung Kurzschluss [gG/gL ] 63 A
• Max. zulässige Vorsicherung Überlast [gG/gL ] 63 A
• Bemessungsschaltvermögen / Bemessungsfehlerschaltvermögen [Im / I?m] 630 A
• max. Vorsicherung 63 A gL/gG
• maximale Vorsicherung als Kurzschlussschutz Vorsicherung 63 A gL
• Lebensdauer elektrisch [Schaltspiele] ? 4000
• Lebensdauer mechanisch [Schaltspiele] ? 20000

Referenzen

• Hilfsschalter für nachträglichen Anbau Z-HK 248432
• Auslösesignalkontakt für nachträglichen Anbau Z-NHK 248434
• Wiedereinschaltgerät Z-FW/LP 248296
• Kleingehäuse KLV-TC-4 276241
• Schaltsperre IS/SPE-1TE 101911
• Plombierkappenset Z-RC/AK-4MU 101062

Mechanisch

• Kappen-Einbaumaß 45 mm
• Gerätesockelmaß 80 mm
• Einbaubreite 70 (4TE) mm
• Montage Schnellbefestigung mit 2 Raststellungen für Hutschiene IEC/EN 60715
• Schutzart IP40, IP54 (mit feuchtigkeitsdichtem Gehäuse)
• Klemmen oben und unten Maul/Liftklemmen
• Klemmenschutz Berührungsschutz nach DGUV VS3, EN 50274
• Klemmquerschnitt eindrähtig 1,5 - 35 mm2
• Klemmquerschnitt mehrdrähtig 2 x 16 mm2
• Materialstärke Verschienung 0.8 - 2 mm
• zulässige Lager- bzw. Transporttemperatur -35 - +60 °C
• Klimafestigkeit 25-55°C/90-95% relative Luftfeuchte gemäß IEC 60068-2
• Materialstärke Verschienung Materialstärke 0.8 - 2 mm
