Produktmerkmale

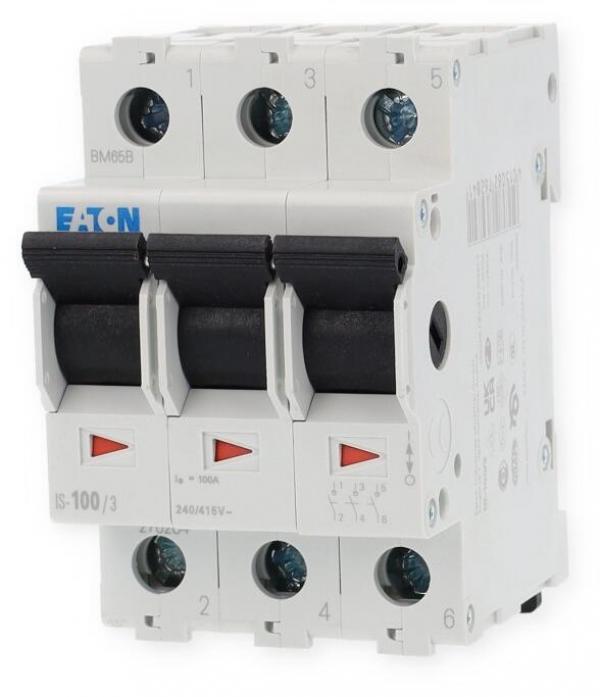

- Grundfunktion Hauptlasttrennschalter

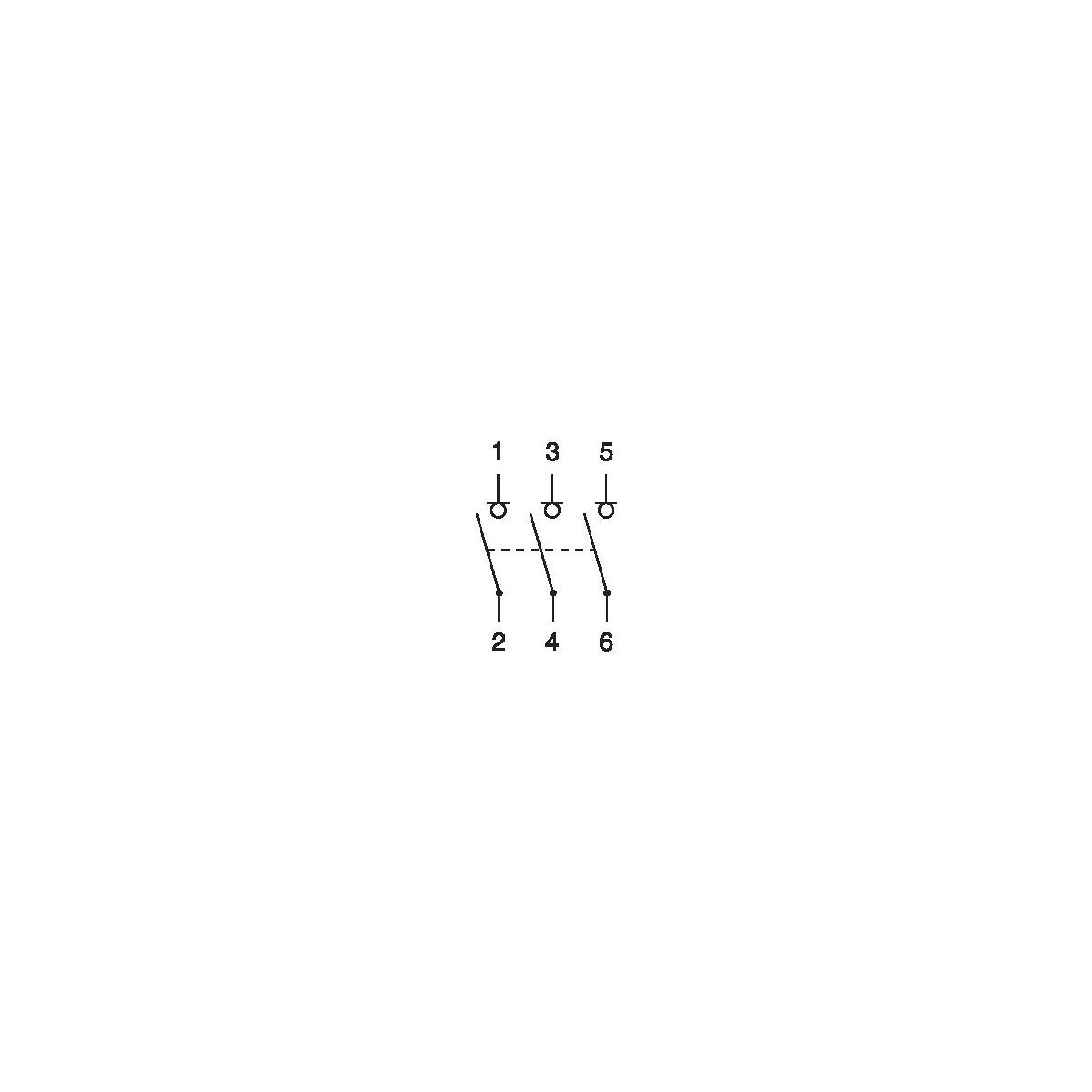

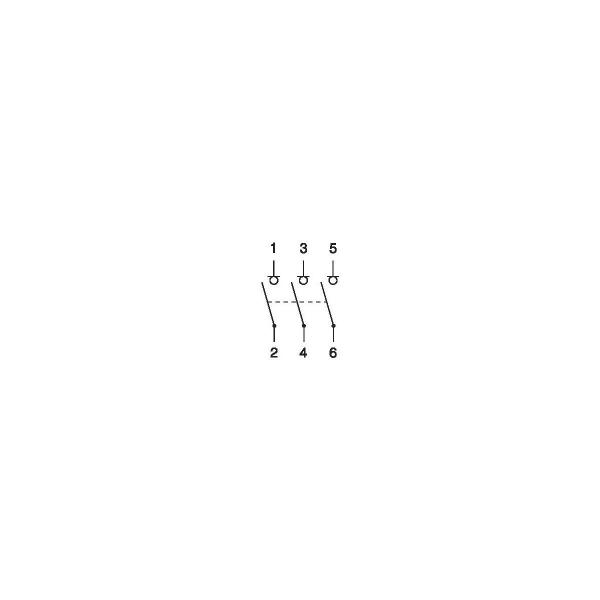

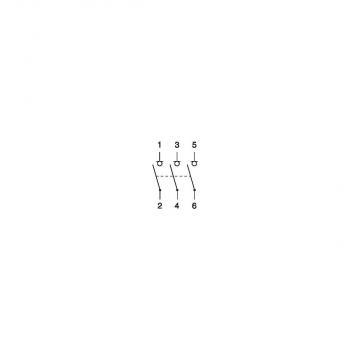

- Anzahl der Pole 3-polig
- Anwendung Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
- Bemessungsstrom [In] 100 A
- Sortiment IS
Daten für Baunachweis nach IEC/EN 61439
- Bemessungsstrom zur Verlustleistungsangabe [In] 100 A
- Verlustleistung pro Pol, stromabhängig [Pvid] 3.9 W
- Verlustleistung des Betriebsmittels, stromabhängig [Pvid] 11.6 W
- Verlustleistung statisch, stromunabhängig [Pvs] 0 W
- Verlustleistungsabgabevermögen [Pve] 0 W
- Min. Betriebsumgebungstemperatur -5 °C
- Max. Betriebsumgebungstemperatur +40 °C
Technische Daten nach ETIM 8.0
- Reiheneinbau-/Aufbaugeräte (EG000062) / Schalter für Reiheneinbau (EC001545)
- Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Modulares Reiheneinbaugerät für Stromkreisverteiler / Schalter für Reiheneinbau (ecl@ss10.0.1-27-14-23-01 [AFZ813014])
- Schaltfunktion sonstige
- Anzahl der Kontakte als Schließer 0
- Anzahl der Kontakte als Öffner 0
- Anzahl der Kontakte als Wechsler 0
- Polzahl 3
- Bemessungsstrom 100 A
- Bemessungsspannung 415 V
- Min. Bemessungsspannung 240 V
- Bemessungsabschaltvermögen 12.5 kA
- Kurzschlussfestigkeit (Icw) 2 kA
- Spannungsart AC
- Mit Signallampe nein
- Farbe der Kalotte sonstige
- Leuchtmittel sonstige
- Lampensockel sonstige
- Max. Lampenleistung 0 W
- Breite in Teilungseinheiten 3
- Einbautiefe 69.5 mm
- Schutzart (IP) IP40
- Aufdruck/Kennzeichnung Symbol "Pfeile"
- Zwangstrennung (nach DIN VDE 0113) nein
| Produkttyp | Einbauschalter |
| Nennstrom | 100A |
