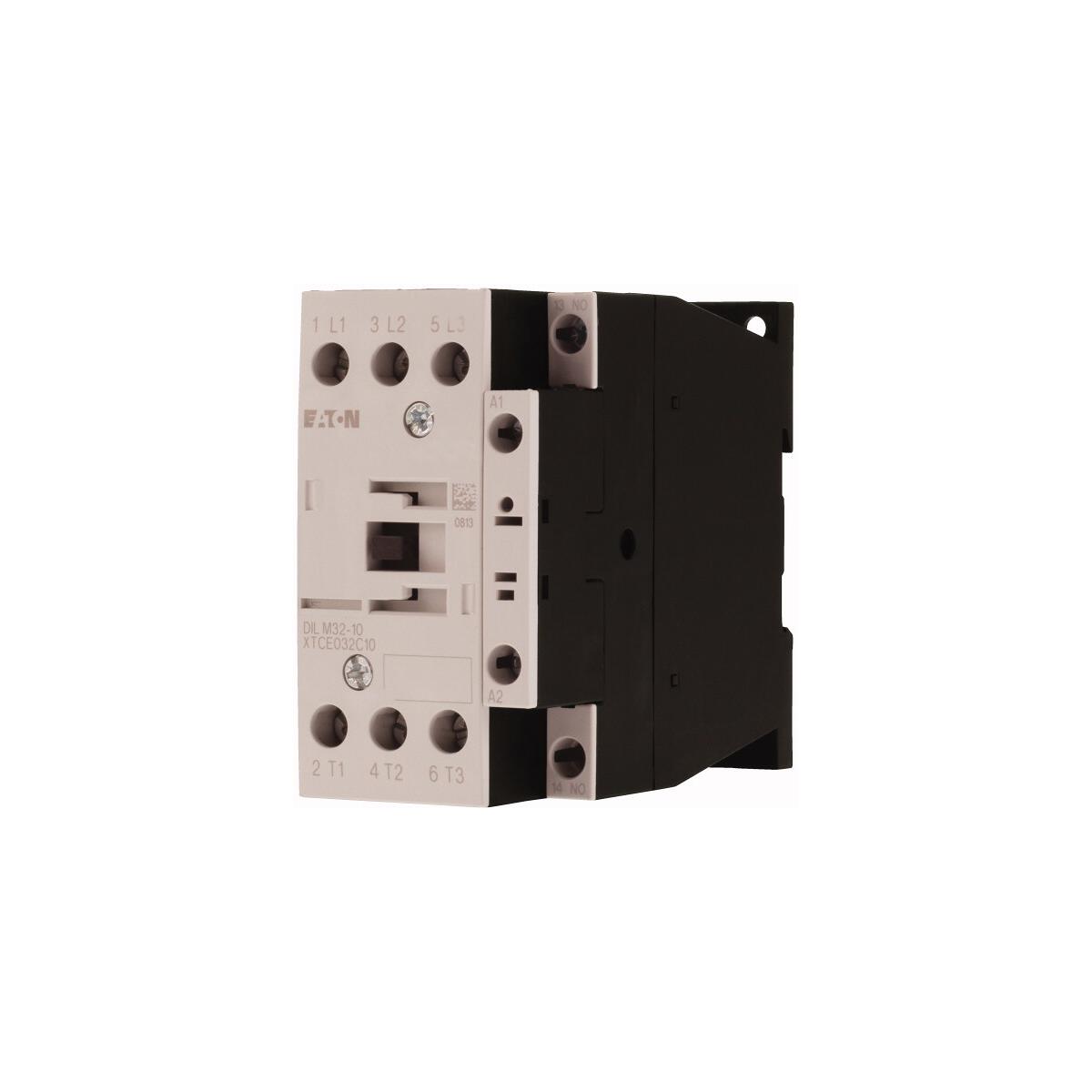

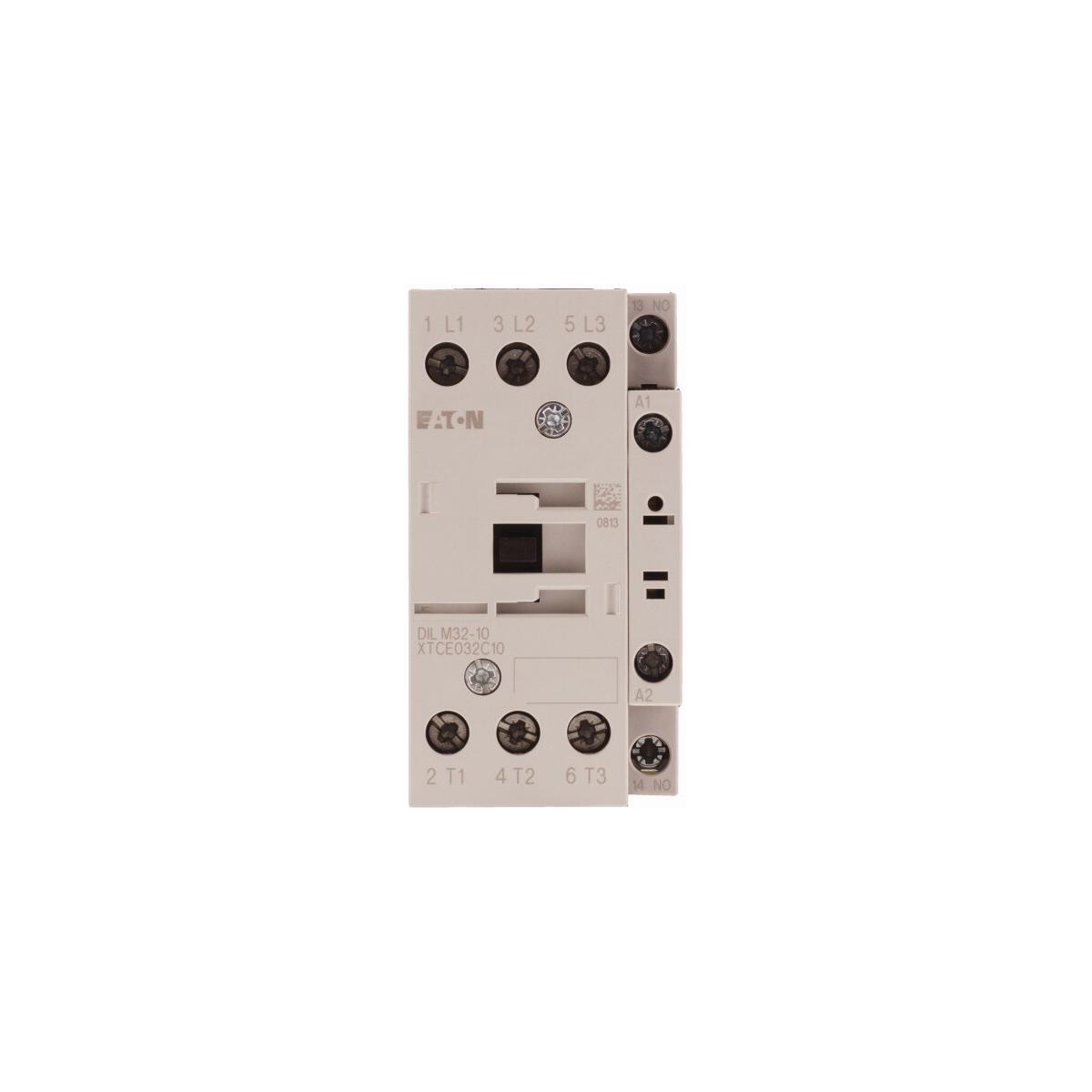

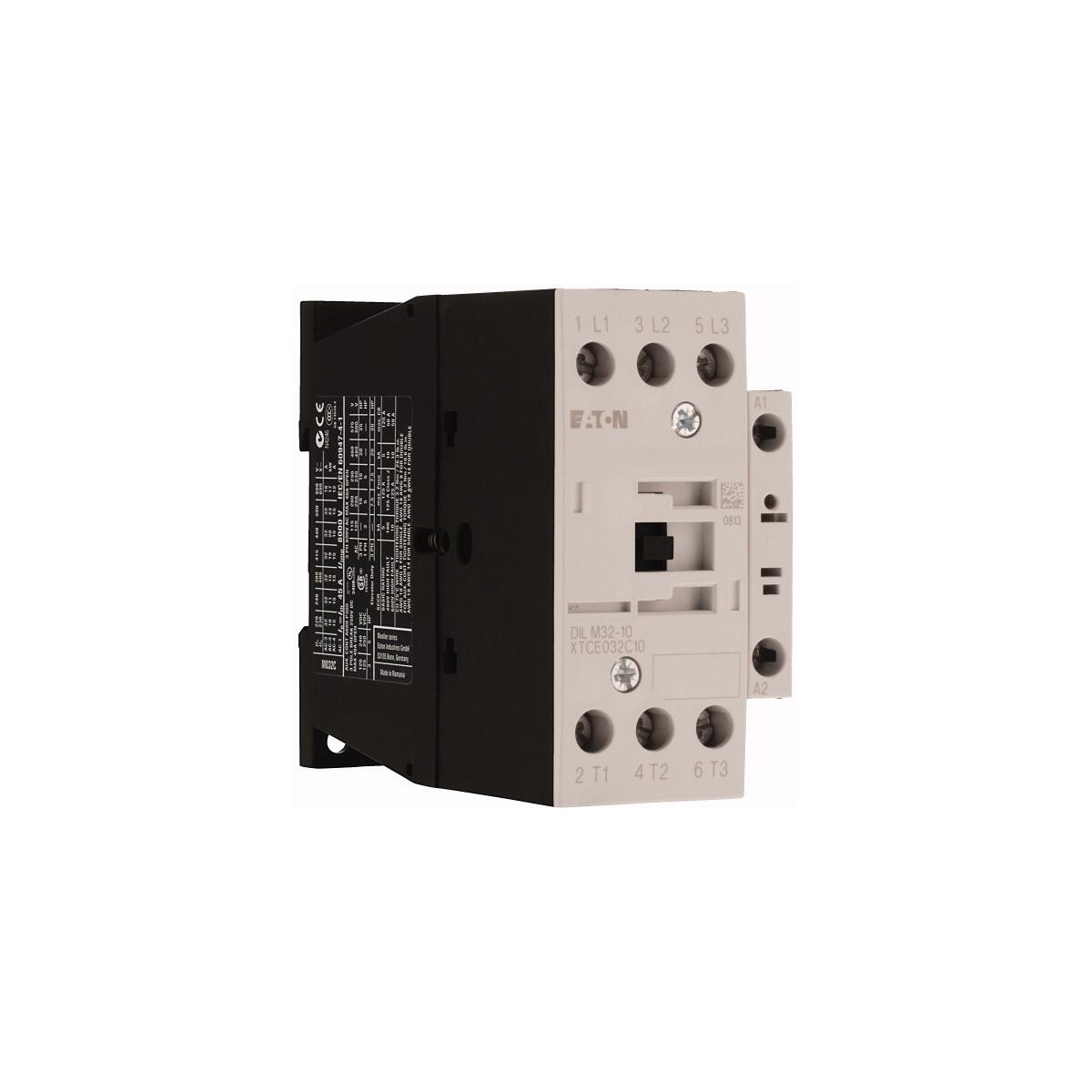

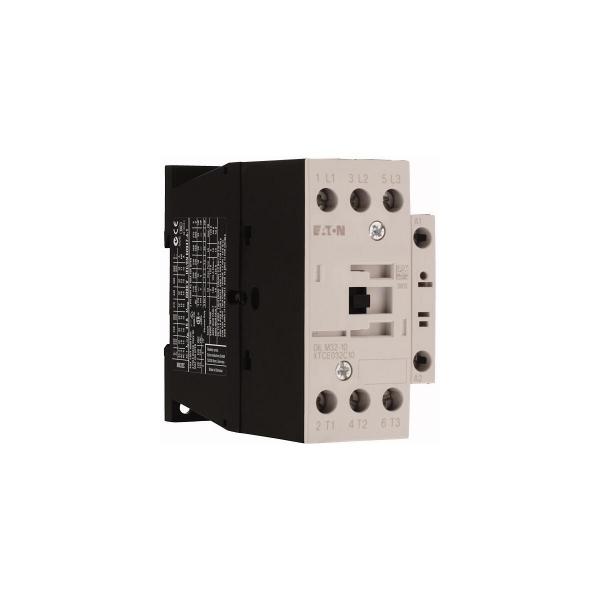

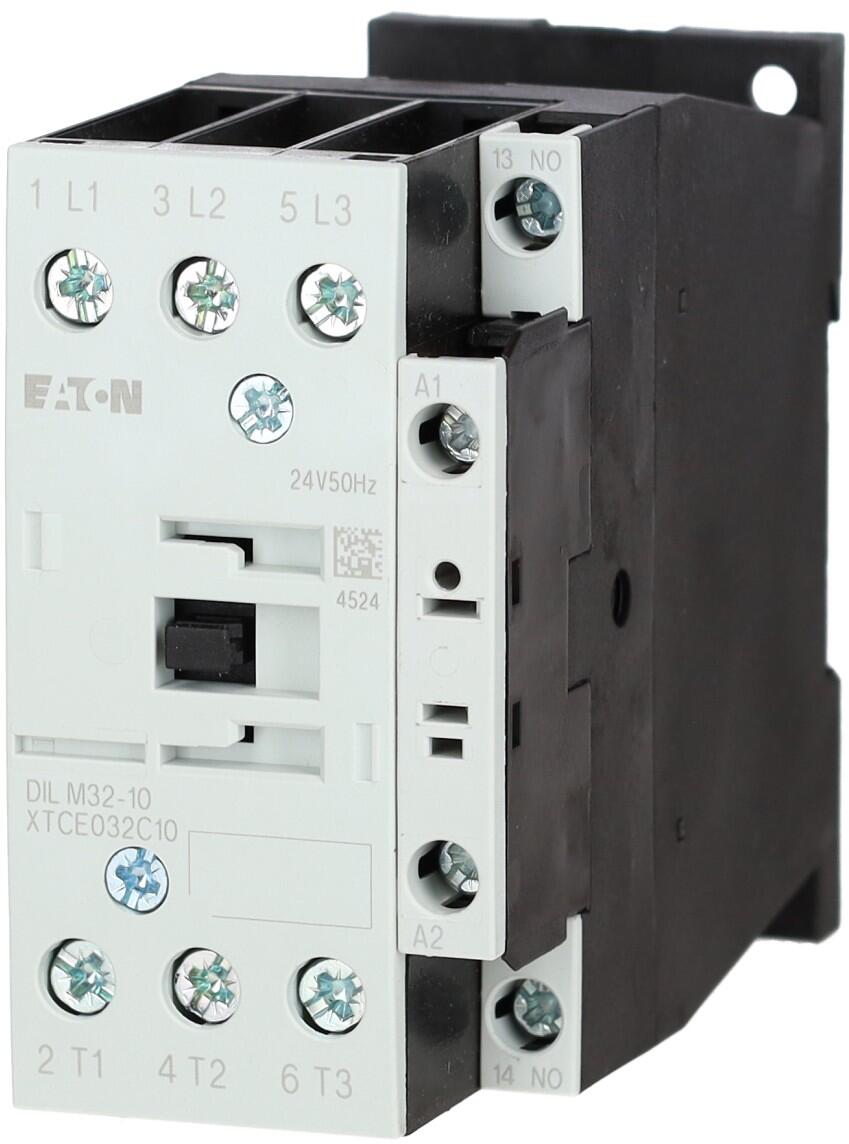

Leistungsschütz, 3-polig, 380 V 400 V 15 kW, 1 S, 24 V 50 Hz, Wechselstrombetätigung, Schraubklemmen
Technische Daten:
- Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig
- Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen
- Anschlusstechnik: Schraubklemmen
- Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
- Pole: 3-polig
- Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 32 A
- Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A
- Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A
- max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW
- max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW
- kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V)..
- Kontaktbestückung S = Schließer: 1 S
- Hinweise: Schaltglieder nach EN 50012.
- Stromart AC/DC: Wechselstrombetätigung
Produkttyp | Leistungsschütz |
