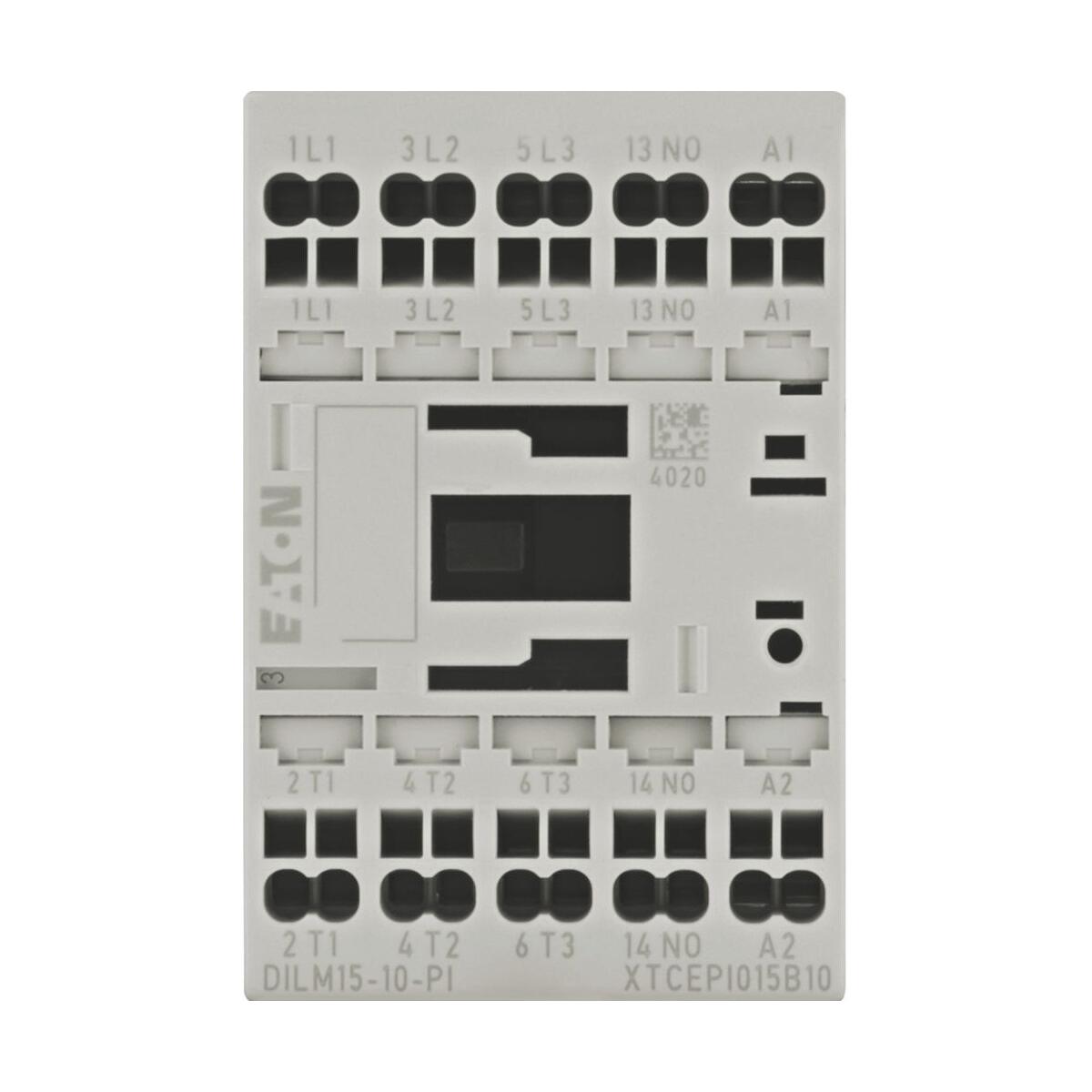

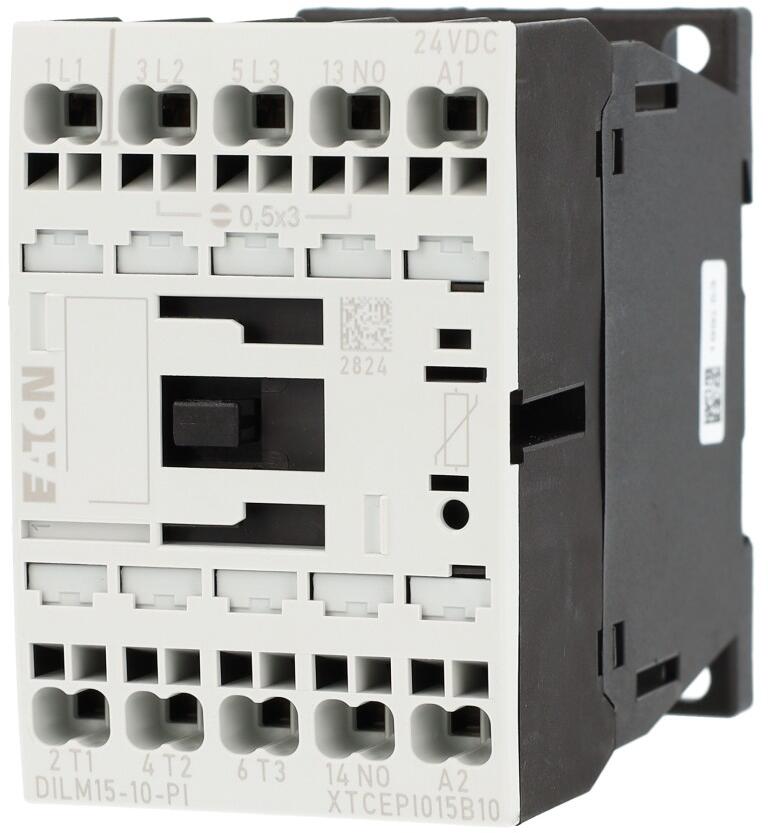

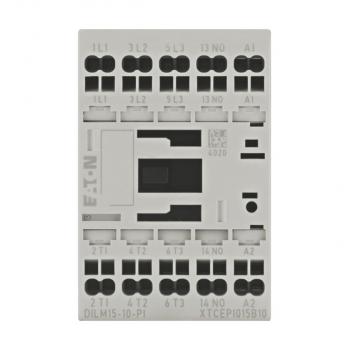

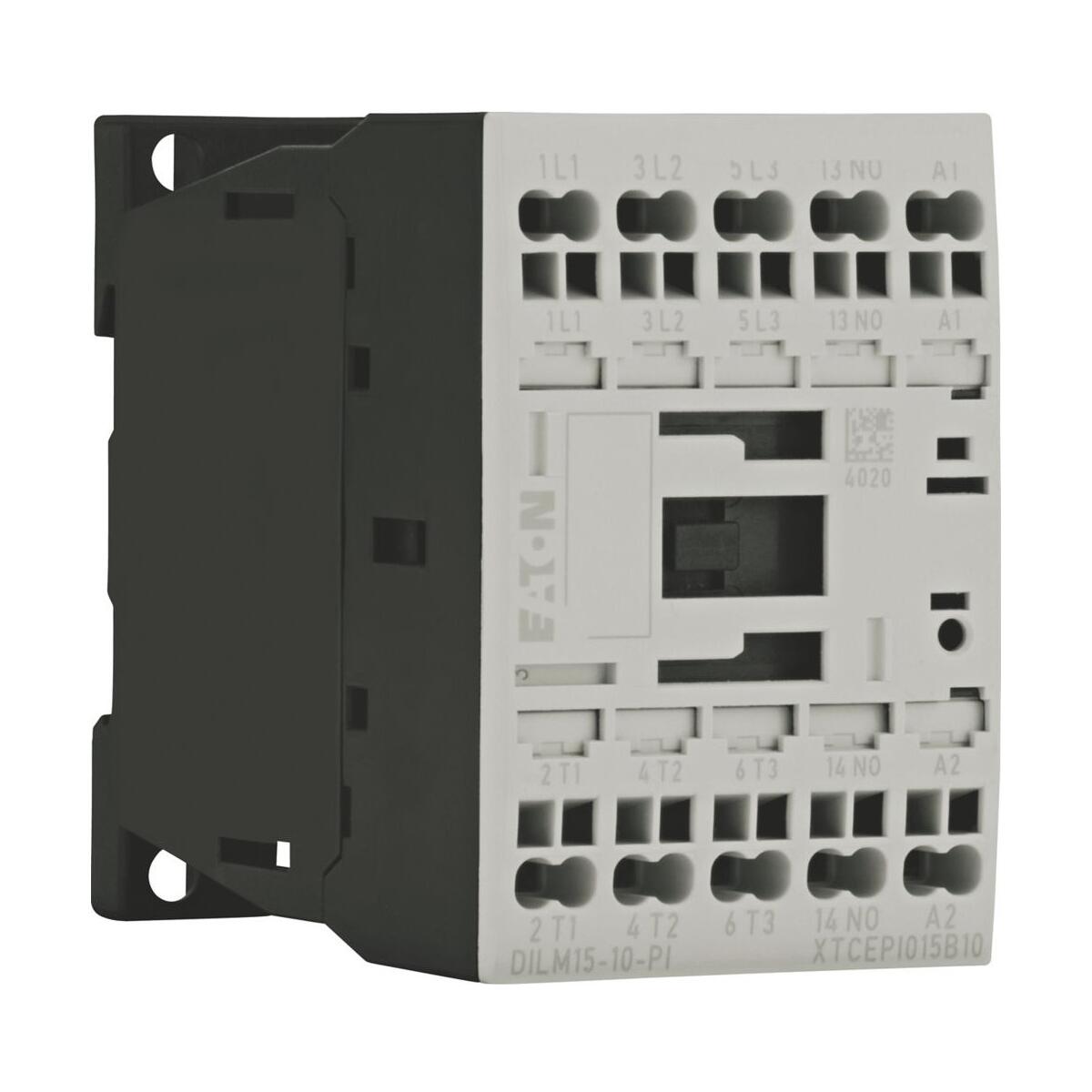

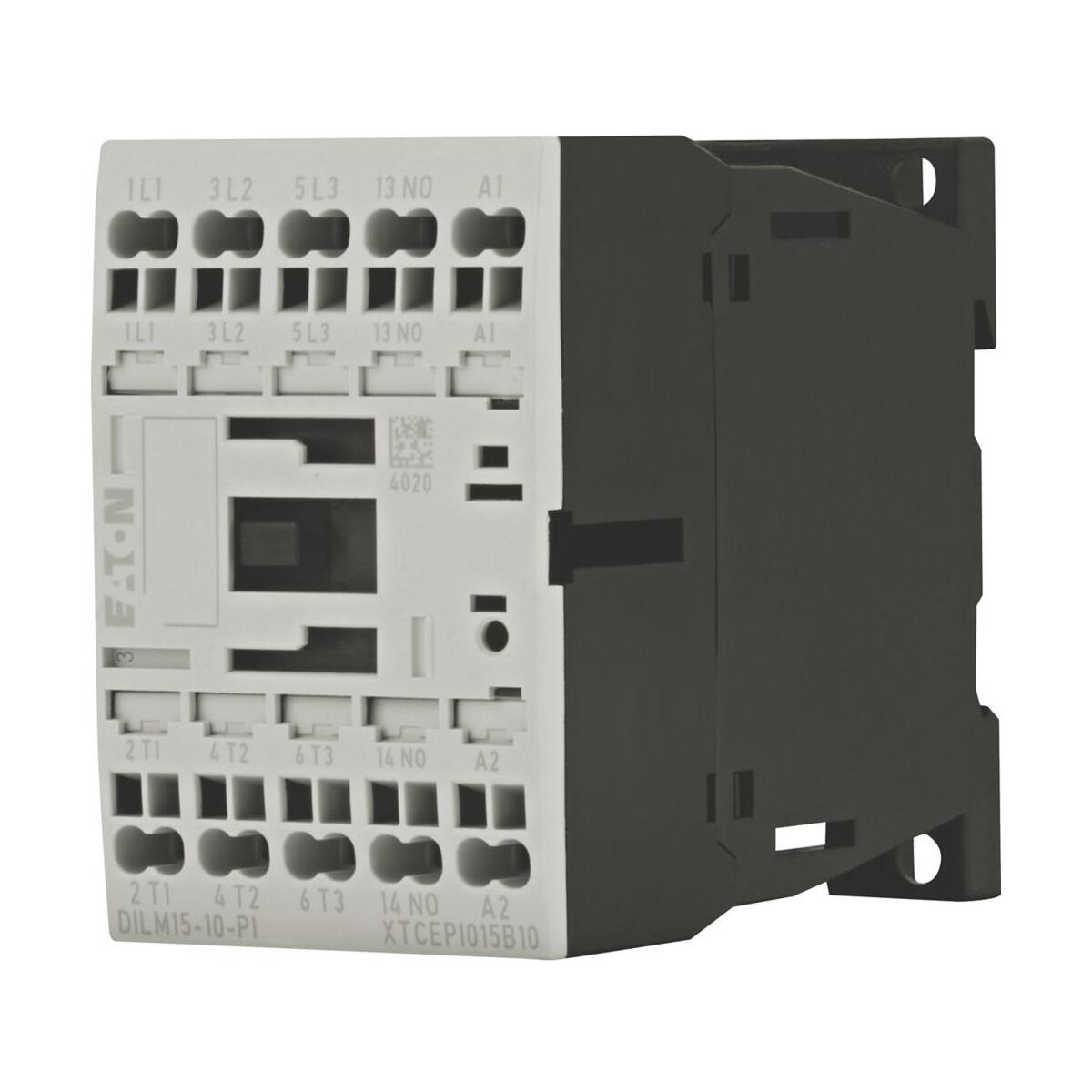

Eaton DILM15-10(24VDC)-PI Leistungsschütz, 3-polig, 380 V 400 V 7,5 kW, 1 S, 24 V DC, Gleichstrombetätigung (199253)

Leistungsschütz für Motoren

• Leistungsschütze bis 170 A
• 3-polig
• Gebrauchskategorie:
  • AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
  • AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes
  • AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen
• Anschlusstechnik: Push-in-Klemmen
• Nicht geeignet für Motoren der Effizienzklasse IE3
• Anzahl der Pole: 3-polig

Bemessungsbetriebsstrom

• AC-3 380 V 400 V: Ie= 15.5 A
• AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz
  • Offen bei 40 °C: Ith = Ie= 22 A
  • Gekapselt: Ith= 18 A
• AC-1 konventioneller thermischer Strom 1-polig
  • Offen: Ith= 50 A
  • Gekapselt: Ith= 45 A

Max. Bemessungsbetriebsleistung für Drehstrommotoren 50 - 60 Hz

• AC-3
  • 220 V 230 V: P= 4 kW
  • 380 V 400 V: P= 7.5 kW
  • 660 V 690 V: P= 7 kW
• AC-4
  • 220 V 230 V: P= 2 kW
  • 380 V 400 V: P= 3 kW
  • 660 V 690 V: P= 4.4 kW

Kombinierbar mit

• Hilfsschalter: DILM12-XHI?-PI, DILM32-XHI?-PI, DILA-XHI(V)?-PI
• Kontaktbestückung:
  • S = Schließer: 1 S
• Schaltglieder nach EN 50012.
• Gleichstrombetätigung
