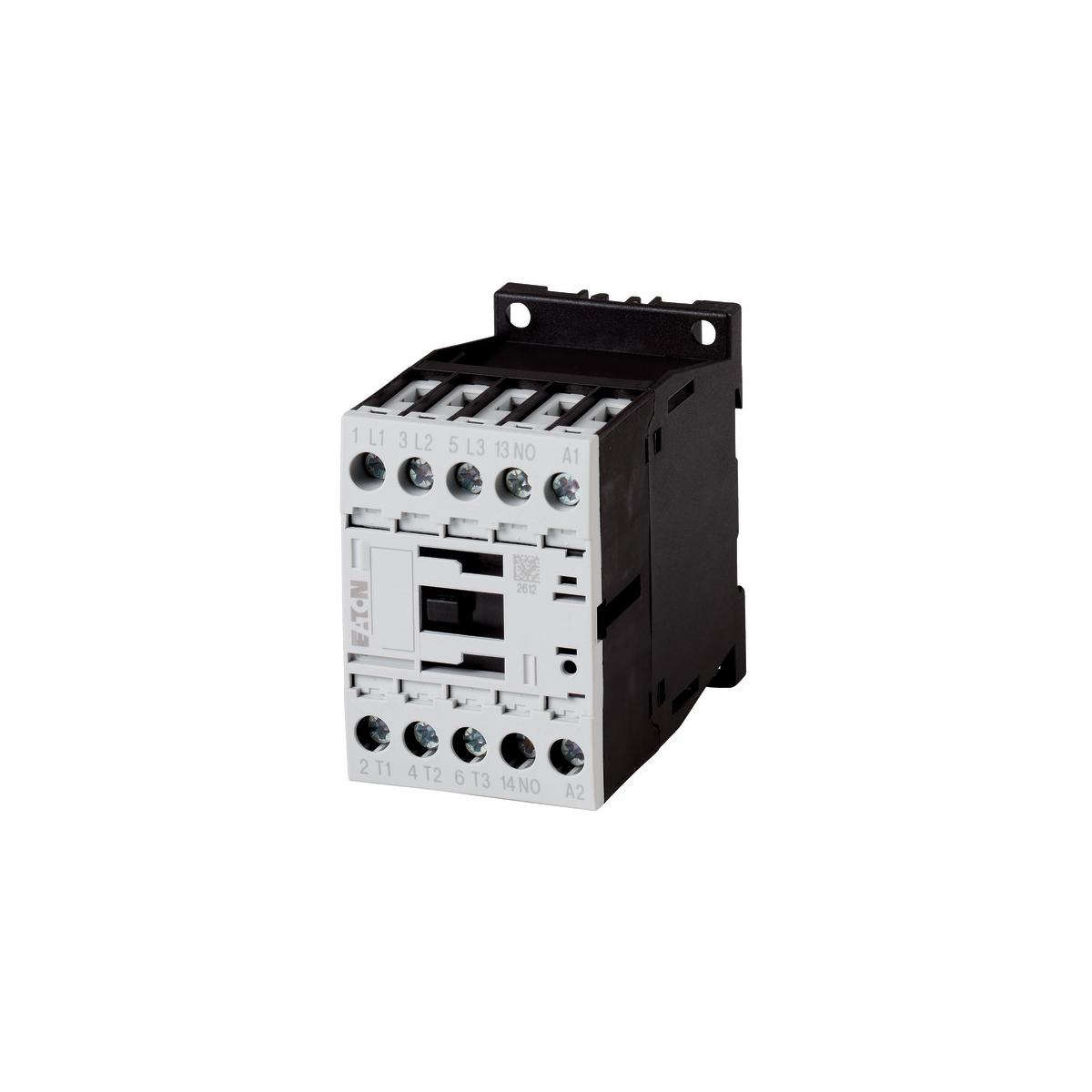

Eaton DILM12-10(230V50/60HZ) Leistungsschütz, 3-polig, 380 V 400 V, 5.5 kW, 1 S, 230 V 50/60 Hz, Wechselstrombetätigung, Schraubklemmen

Produktmerkmale

• Sortiment Leistungsschütze
• Applikation Leistungsschütz für Motoren
• Untersortiment Leistungsschütze bis 170 A, 3-polig
• Gebrauchskategorie
  • AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
  • AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes
  • AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen
• Hinweis Geeignet auch für Motoren der Effizienzklasse IE3.
• Anschlusstechnik Schraubklemmen
• Anzahl der Pole 3-polig

Bemessungsbetriebsstrom

• AC-3Hinweis Bei maximal zulässiger Umgebungstemperatur (offen). Auch nach AC-3e geprüft.
• AC-3380 V 400 V [Ie] 12 A
• AC-1konventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 40 °C [Ith = Ie] 22 A
• AC-1konventioneller thermischer Strom, 3-polig, 50 - 60 Hzgekapselt [Ith] 18 A
• AC-1konventioneller thermischer Strom 1-poligoffen [Ith] 50 A
• AC-1konventioneller thermischer Strom 1-poliggekapselt [Ith] 45 A

max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz

• AC-3220 V 230 V [P] 3.5 kW
• AC-3380 V 400 V [P] 5.5 kW
• AC-3660 V 690 V [P] 6.5 kW
• AC-4220 V 230 V [P] 2 kW
• AC-4380 V 400 V [P] 3 kW
• AC-4660 V 690 V [P] 4.4 kW

Kontaktbestückung

• S = Schließer 1 S
• kombinierbar mit Hilfsschalter DILM32-XHI? DILA-XHI(V)?
• Betätigungsspannung 230 V 50/60 Hz
• Stromart AC/DC Wechselstrombetätigung
• Anbindung an SmartWire-DT nein
• Hinweise Schaltglieder nach EN 50012.
• Baugröße 1

Technische Daten

Allgemeines

• Normen und Bestimmungen IEC/EN 60947, VDE 0660, UL, CSA
• Lebensdauer, mechanischAC-betätigt [Schaltspiele] 10 x 106
• Schalthäufigkeit, mechanischAC-betätigt [Schaltspiele/h] 9000
• Klimafestigkeit Feuchte Wärme, konstant, nach IEC 60068-2-78 Feuchte Wärme, zyklisch, nach IEC 60068-2-30
• Umgebungstemperaturoffen -25 - +60 °C
• Umgebungstemperaturgekapselt - 25 - 40 °C
• UmgebungstemperaturLagerung - 40 - 80 °C
• Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHauptschaltgliederSchließer 10 g
• Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHilfsschaltgliederSchließer 7 g
• Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHilfsschaltgliederÖffner 5 g
• Schockfestigkeit (IEC/EN 60068-2-27) bei TischmontageHalbsinusstoß 10 msHauptschaltgliederSchließer 5.7 g
• Schockfestigkeit (IEC/EN 60068-2-27) bei TischmontageHalbsinusstoß 10 msHilfsschaltgliederSchließer 3.4 g
• Schockfestigkeit (IEC/EN 60068-2-27) bei TischmontageHalbsinusstoß 10 msHilfsschaltgliederÖffner 3.4 g
• Schutzart IP20
• Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274) finger- und handrückensicher
• Aufstellungshöhe max. 2000 m
• GewichtAC-betätigt 0.24 kg
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte Hauptleitereindrähtig 1 x (0.75 - 4) 2 x (0.75 - 2.5) mm2
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte Hauptleiterfeindrähtig mit Aderendhülse 1 x (0.75 - 2.5) 2 x (0.75 - 2,5) mm2
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte Hauptleiterein- oder mehrdrähtig single 18 - 10, double 18 - 14 AWG
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte HauptleiterAbisolierlänge 10 mm
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte HauptleiterAnschlussschraube M3,5
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte HauptleiterAnzugsdrehmoment 1.2 Nm
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte HauptleiterWerkzeugPozidriv-Schraubendreher 2 Größe
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte HauptleiterWerkzeugSchlitzschraubendreher 0.8 x 5.5 1 x 6 mm
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte Hilfsleitereindrähtig 1 x (0.75 - 4) 2 x (0.75 - 2.5) mm2
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte Hilfsleiterfeindrähtig mit Aderendhülse 1 x (0.75 - 2.5) 2 x (0.75 - 2.5) mm2
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte Hilfsleiterein- oder mehrdrähtig 18 - 14 AWG
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte HilfsleiterAbisolierlänge 10 mm
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte HilfsleiterAnschlussschraube M3.5
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte HilfsleiterAnzugsdrehmoment 1.2 Nm
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte HilfsleiterWerkzeugPozidriv-Schraubendreher 2 Größe
• Anschlusstechnik SchraubanschlussAnschlussquerschnitte HilfsleiterWerkzeugSchlitzschraubendreher 0.8 x 5.5 1 x 6 mm
