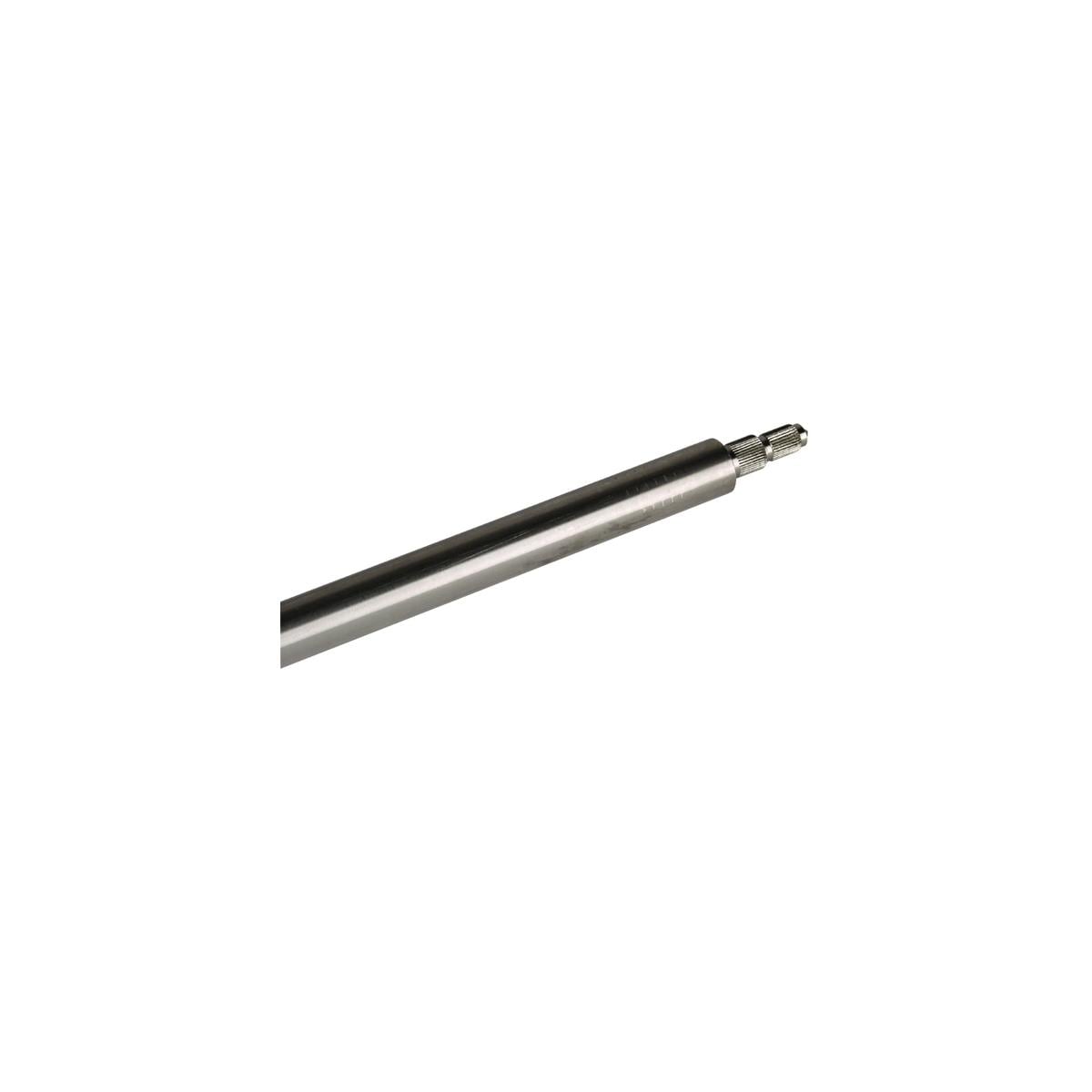

Zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen. Mit abgesetztem Rändelzapfen.
Merkmale:
- Keine Querschnittsverdickung an der Kupplungsstelle
- Selbstschließende Kupplung
- Korrosionsbeständigkeit
- Vereinfachte Lagerhaltung und Transportmöglichkeit
- Je nach örtlichen Bodenverhältnissen universell anwendbar
- Konstante Widerstandswerte
- Einfache Einbringung mit Vibrationshammer
Technische Daten:
- Bauteilschutz: Dt.Pat. Nr. P 32 22 201.7
- Werkstoff: NIRO (V4A)
- Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
- ASTM / AISI: 316Ti / 316L / 316

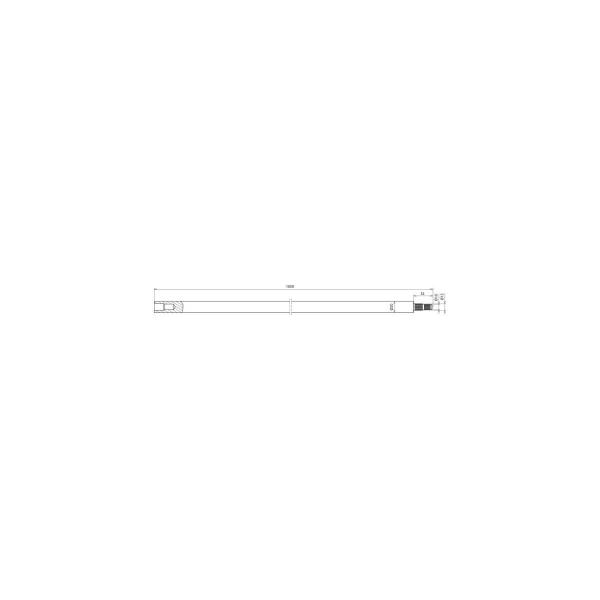

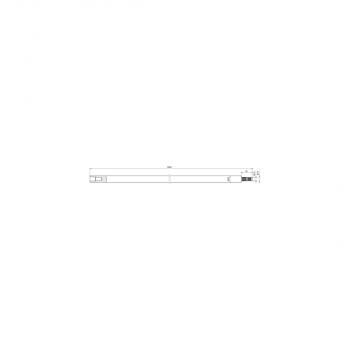

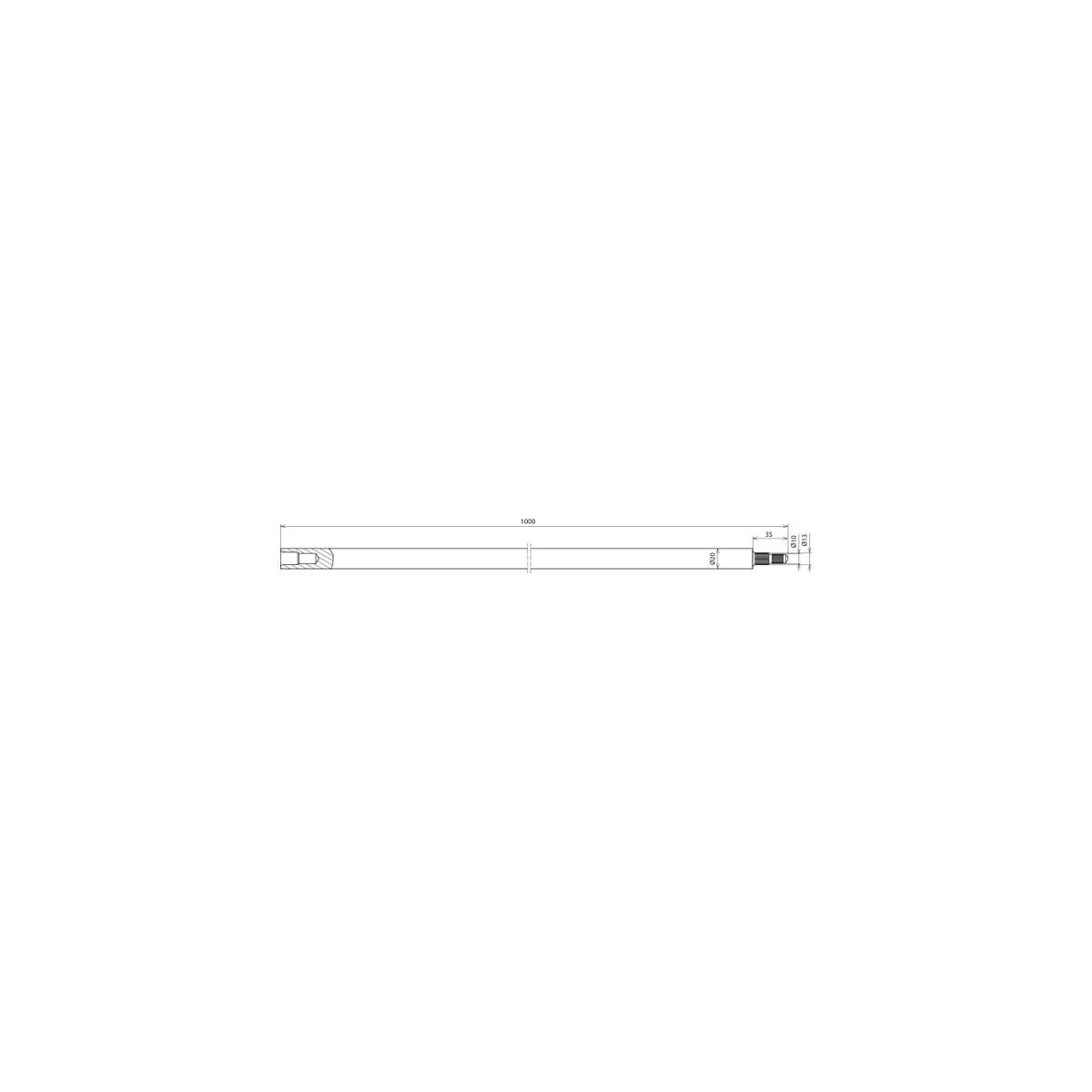

- Stablänge (l1): 1000 mm
- Durchmesser Ø (d1): 20 mm
- Zapfendurchmesser: 10 / 13 mm
- Zugfestigkeit: 500-730 N/mm2
- Spezifischer Leitwert: ? 1,25 m / Ohm mm2
- Spezifischer Widerstand: ? 0,8 Ohm mm2 / m
- Kurzschlussstrom (AC 50 Hz / DC) (1 s; ? 300 °C): 4,2 kA
- Normenbezug: DIN EN 62561-2
