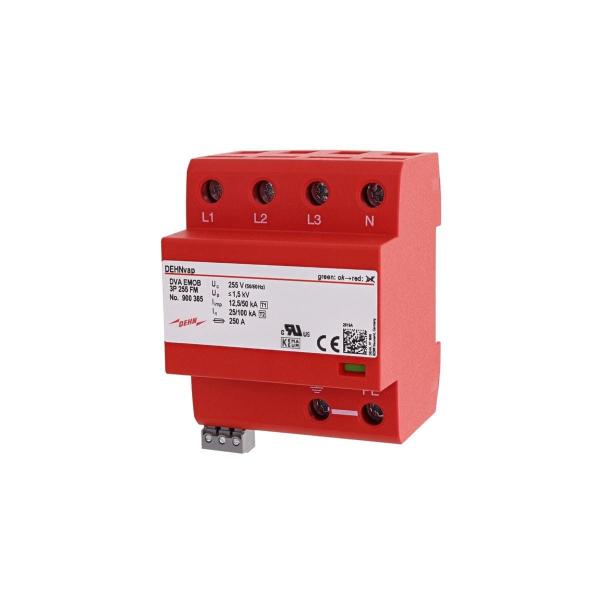

Dehn Kombi-Ableiter DVA EMOB 3P 255 FM, Typ 1+2+3 (900385)

Produktmerkmale:

• Universell einsetzbarer Kombi-Ableiter, speziell für den Einsatz in Stromversorgungssystemen für Ladeinfrastruktur
• Basierend auf RAC-Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte und platzsparende Montage
• Energetisch koordinierte Schutzwirkung zum Endgerät Typ 1 + Typ 2 + Typ 3
• Restenergie bei S20K275 Endgerätevaristor < 0,5 J
• Maximale Vorsicherung bis 250 A gG
• Isolationsmessung im angeschlossenen Zustand bis 500 V DC möglich

Technische Daten:

• SPD nach EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 / Class I + Class II
• Energetisch koordinierte Schutzwirkung zum Endgerät (? 10 m): Typ 1 + Typ 2 + Typ 3
• Nennspannung AC (UN ): 230 / 400 V (50 / 60 Hz)
• Höchste Dauerspannung AC [L-N]/[N-PE] (UC ): 255 V (50 / 60 Hz)
• Blitzstoßstrom (10/350) [L-N]/[N-PE] (Iimp ): 12,5 / 50 kA
• Spezifische Energie [L-N]/[N-PE] (W/R): 39,06 kJ/Ohm / 625,00 kJ/Ohm
• Nennableitstoßstrom (8/20) (In ): 25 / 100 kA
• Schutzpegel [L-N]/[N-PE] (UP ): ? 1,5 kV / ? 1,5 kV
• Folgestromlöschfähigkeit [L-N]/[N-PE] (Ifi ): 25 kAeff / 100 Aeff
• Folgestrombegrenzung/Selektivität: Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)
• Ansprechzeit (tA ): ? 100 ns
• Max. Vorsicherung (L) bis IK ? 25 kAeff: 250 A gG
• TOV-Spannung [L-N] (UT) ? Charakteristik: 440 V / 120 min. - Festigkeit
• TOV-Spannung [N-PE] (UT) ? Charakteristik: 1200 V / 200 ms - Festigkeit
• Betriebstemperaturbereich [Parallel]/[Durchgang] (TU ): -40°C...+80°C
• Funktions-/Defektanzeige: grün / rot
• Anzahl der Ports: 1
• Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.): 1,5 mm2 ein- / feindrähtig
• Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.): 35 mm2 mehrdrähtig/25 mm2 feindrähtig
• Montage auf: 35 mm Hutschiene nach EN 60715
• Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
• Einbauort: Innenraum
• Schutzart: IP 20

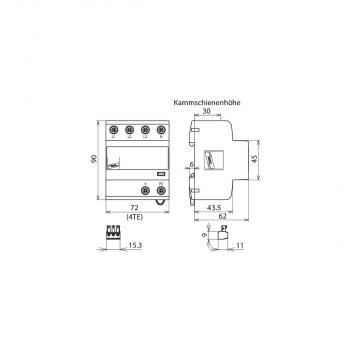

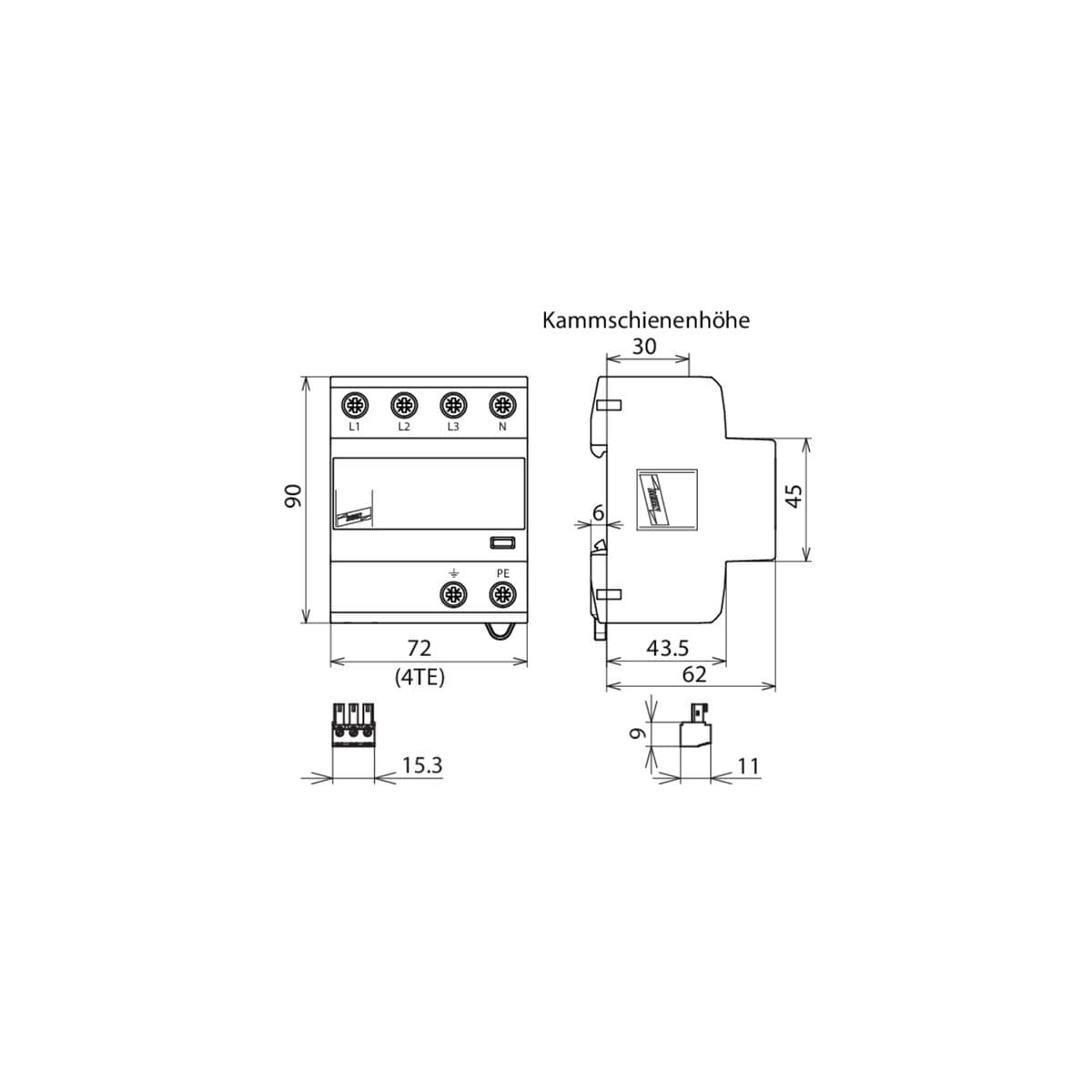

• Einbaumaße: 4 TE, DIN 43880
• Zulassungen: KEMA, UL
• FM-Kontakte / Kontaktform: Wechsler
• Schaltleistung AC: 250 V/0,5 A
• Schaltleistung DC: 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
• Anschlussquerschnitt für FM-Klemmenmax. 1,5 mm: 2 ein-/feindrähtig
• Isolationsmessung im angeschlossenen Zustand möglich: bis 500 V DC
• Erweiterte technische Daten: ---------------------------------
• Zusätzlicher Spannungstest bei: 485 V AC / 50 Hz für 24 h: Festigkeit
• Restenergie bei einem S20K275: < 0,5 J
• Charakterisitk bei U = 320 V und ISCCR = 13,5 kA mit Sicherung 63 A gG: Festigkeit
