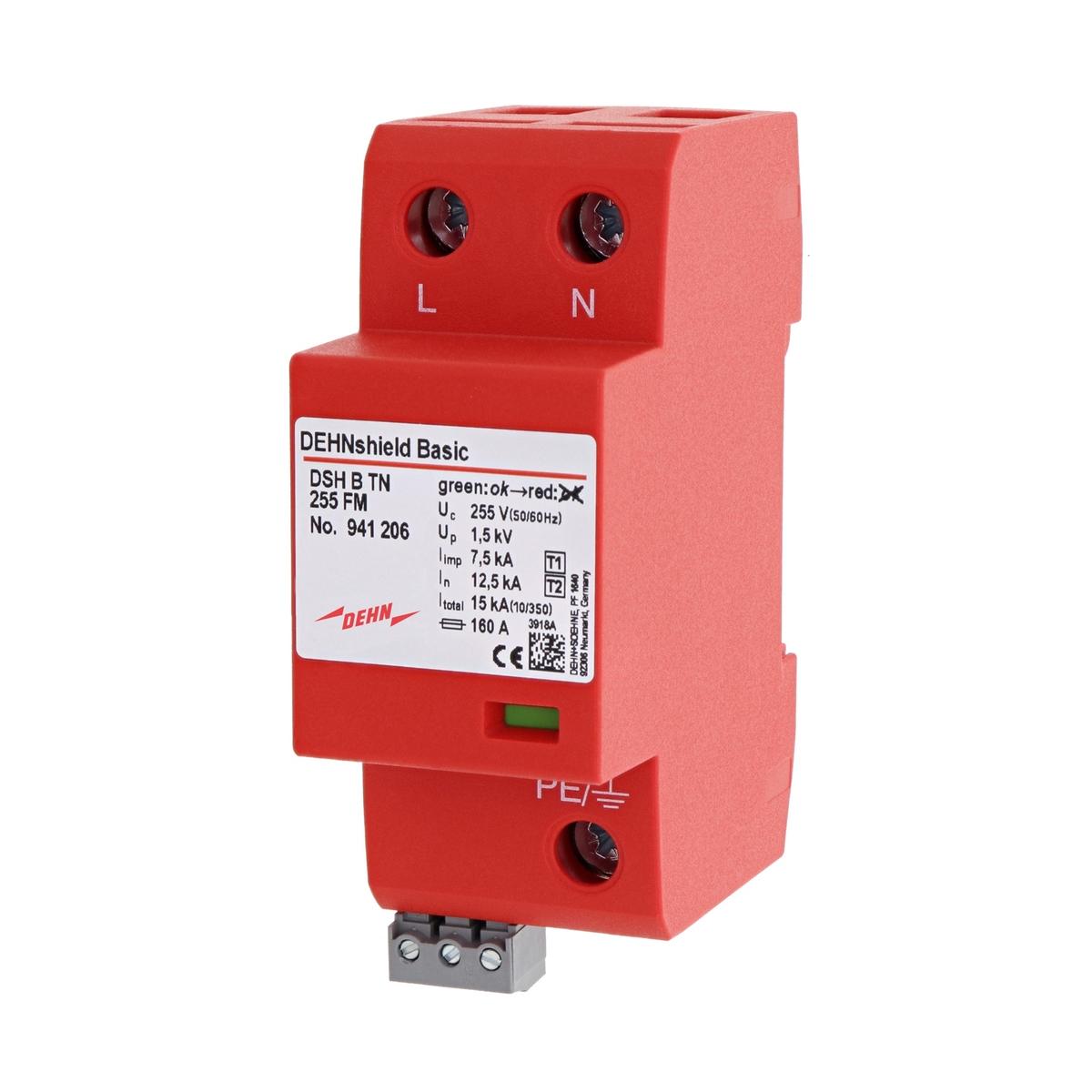

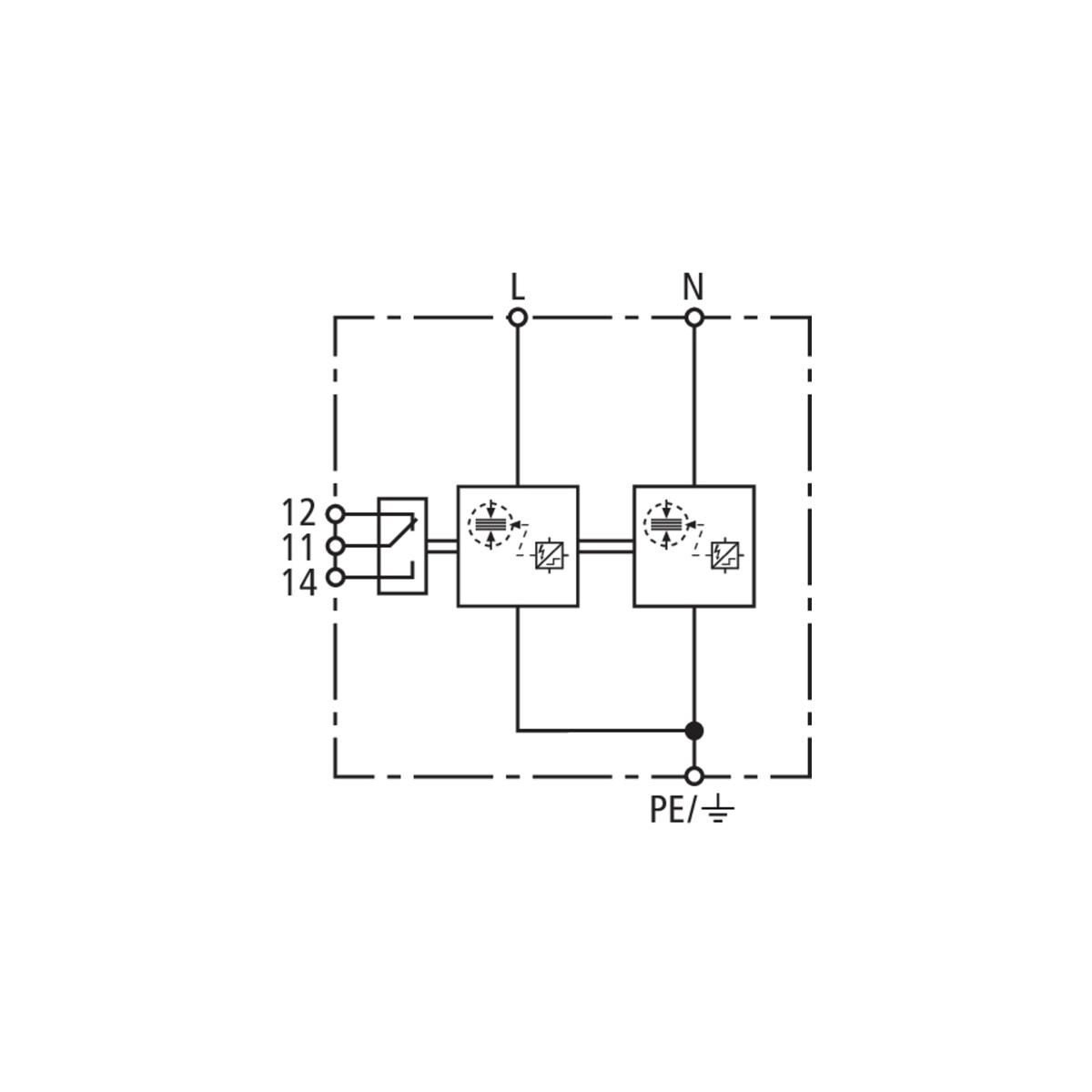

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TN-Systeme zum Einsatz im Hauptstromversorgungssystem (2+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung); mit potentialfreien Fernmeldekontakt.
Produktmerkmale:
- Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis
- Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung
- Erfüllt Mindestanforderungen an das Blitzstromableitvermögen nach VDE 0100-534
- Ermöglicht kompakten Blitzschutzpotentialausgleich inklusive Endgeräteschutz
- Ableitvermögen bis 50 kA (10/350 µs)
- Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
- Hohes Folgestromlöschvermögen (Ifi = 25 kAeff)
Technische Daten:
- SPD nach EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 / Class I + Class II
- Energetisch koordinierte Schutzwirkung zum Endgerät (? 10 m): Typ 1 + Typ 2 + Typ 3
- Nennspannung AC (UN ): 230 V (50 / 60 Hz)
- Höchste Dauerspannung AC (UC ): 255 V (50 / 60 Hz)
- Blitzstoßstrom (10/350 µs) [L+N-PE] (Itotal ): 15 kA
- Blitzstoßstrom (10/350 µs) [L, N-PE] (Iimp ): 7,5 kA
- Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (In ): 12,5 / 25 kA
- Schutzpegel [L-PE]/[N-PE] (UP ): ? 1,5 / ? 1,5 kV
- Folgestromlöschfähigkeit AC (Ifi ): 25 kAeff
- Folgestrombegrenzung / Selektivität: Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)
- Ansprechzeit (tA ): ? 100 ns
- Max. netzseitiger Überstromschutz: 160 A gG
- TOV-Spannung [L-N] (UT) ? Charakteristik: 440 V / 120 min. ? Festigkeit
- Betriebstemperaturbereich (TU ): -40 °C ... +80 °C
- Funktions- / Defektanzeige: grün / rot
- Anzahl der Ports: 1
- Anschlussquerschnitt (L, N, PE, 9) (min.): 1,5 mm2 ein- / feindrähtig
- Anschlussquerschnitt (L, N, PE, 9) (max.): 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
- Montage auf: 35 mm Hutschiene nach EN 60715
- Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
- Einbauor: tInnenraum
- Schutzart: IP 20

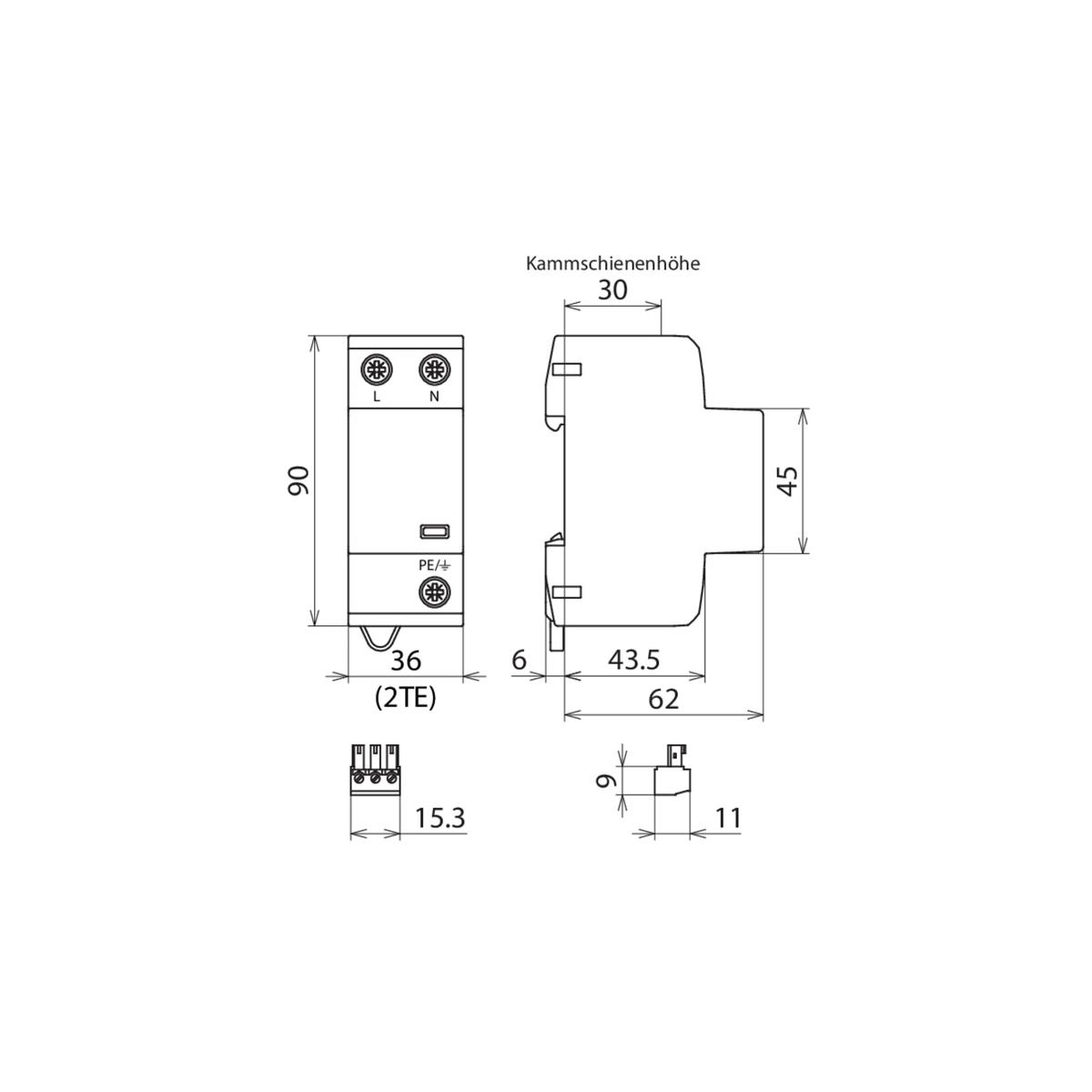

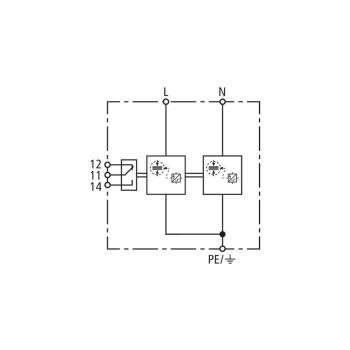

- Einbaumaße: 2 TE, DIN 43880
- FM-Kontakte / Kontaktform: Wechsler
- Schaltleistung AC: 250 V / 0,5 A
- Schaltleistung DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
- Anschlussquerschnitt für FM-Klemmenmax. 1,5 mm: 2 ein- / feindrähtig
