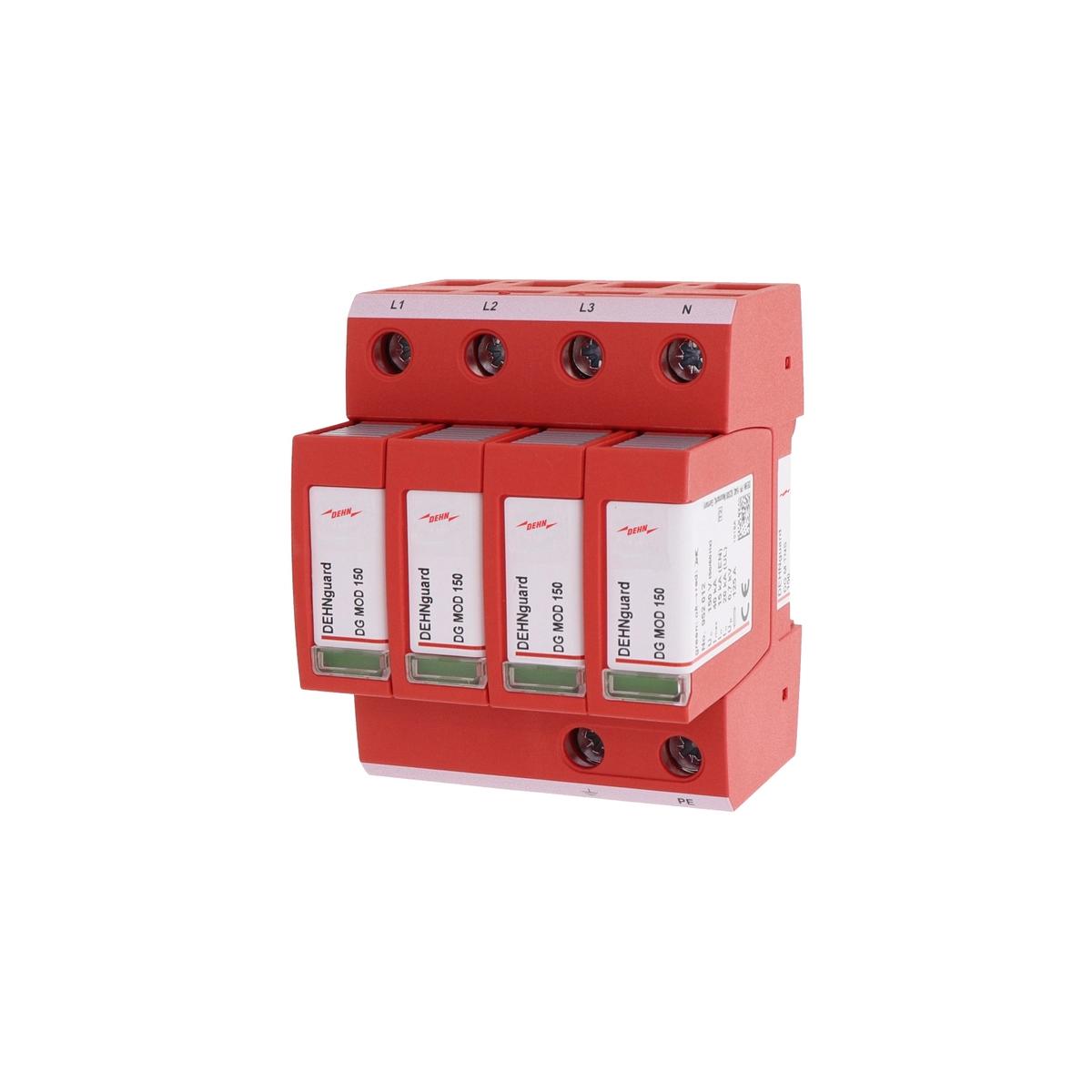

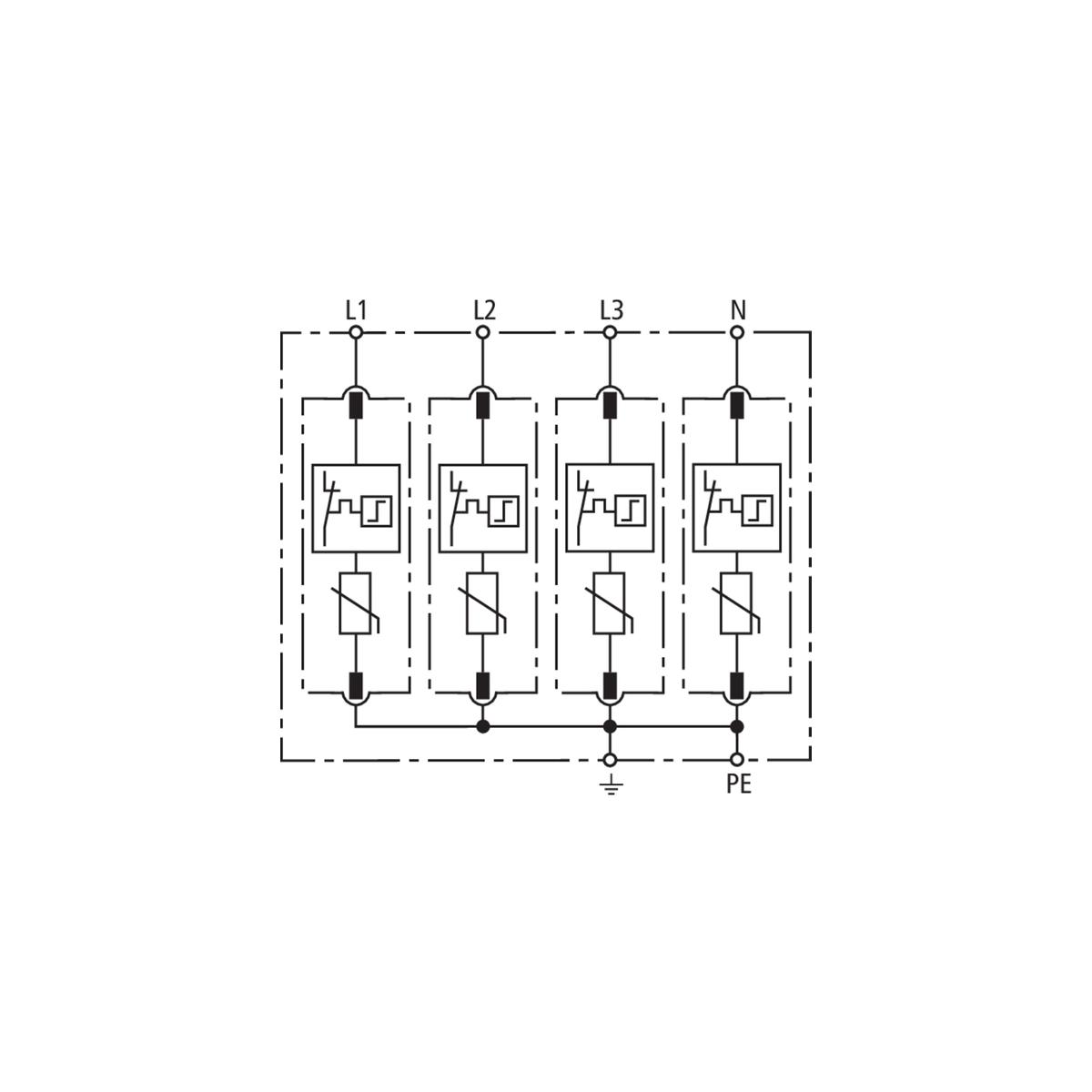

Modularer Überspannungs-Ableiter für TN-S-Systeme (4+0-Schaltung).
Produktmerkmale:
- Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen
- Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
- Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
- Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
- Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
- Vibrations- und schockgeprüft nach EN 60068-2
- Push-in-Anschlusstechnik
Technische Daten:
- SPD nach EN 61643-11 / ... IEC 61643-11: Typ 2 / Class II
- Energetisch koordinierte Schutzwirkung zum Endgerät (? 10 m): Typ 2 + Typ 3
- Nennspannung AC (UN ): 120 / 240 V (50 / 60 Hz)
- Höchste Dauerspannung AC (UC ): 150 V (50 / 60 Hz)
- Nennableitstoßstrom (8/20 µs) (In ): 15 kA
- Max. Ableitstoßstrom (8/20 µs) (Imax ): 40 kA
- Schutzpegel [L-PE] / [N-PE] (UP ): ? 0,7 / ? 0,7 kV
- Schutzpegel [L-PE] / [N-PE] bei 5 kA (UP ): ? 0,55 / ? 0,55 kV
- Ansprechzeit (tA ): ? 25 ns
- Max. netzseitiger Überstromschutz: 125 A gG
- Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR ): 50 kAeff
- TOV-Spannung (UT) ? Charakteristik: 175 V / 5 sec. ? Festigkeit
- TOV-Spannung (UT) ? Charakteristik: 230 V / 120 min. ? sicherer Ausfall
- Betriebstemperaturbereich (TU ): -40 °C ... +80 °C
- Funktions- / Defektanzeige: grün / rot
- Anzahl der Ports: 1
- Anschlussquerschnitt (min.): 1,5 mm2 ein- / feindrähtig
- Anschlussquerschnitt (max.): 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
- Montage auf: 35 mm Hutschiene nach EN 60715
- Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
- Einbauort: Innenraum
- Schutzart: IP 20

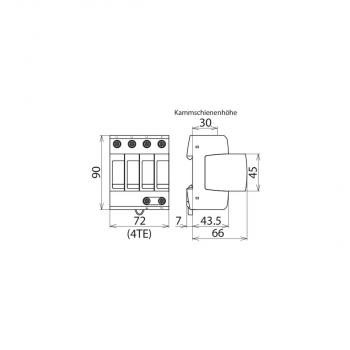

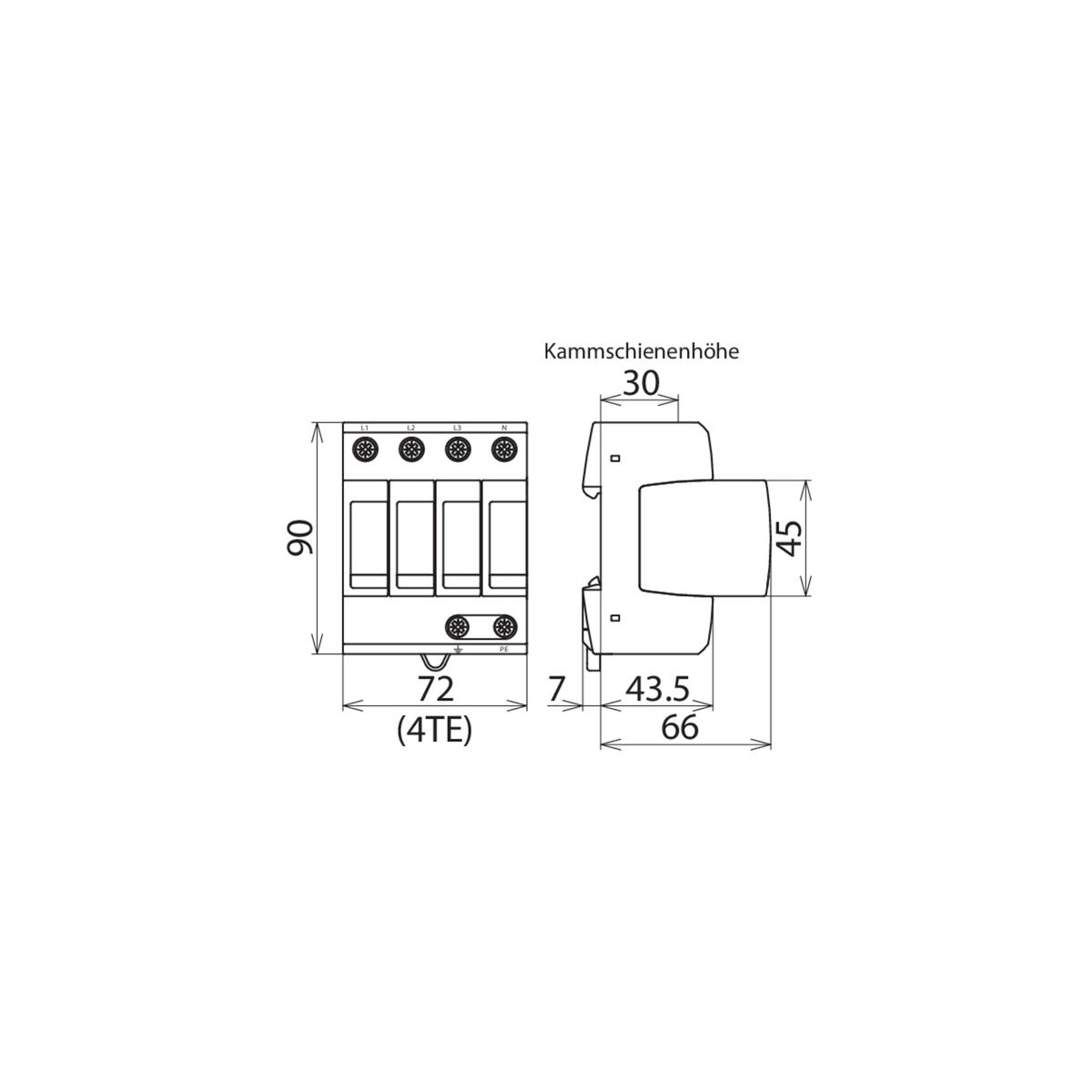

- Einbaumaße: 4 TE, DIN 43880
- Zulassungen: KEMA, UL
