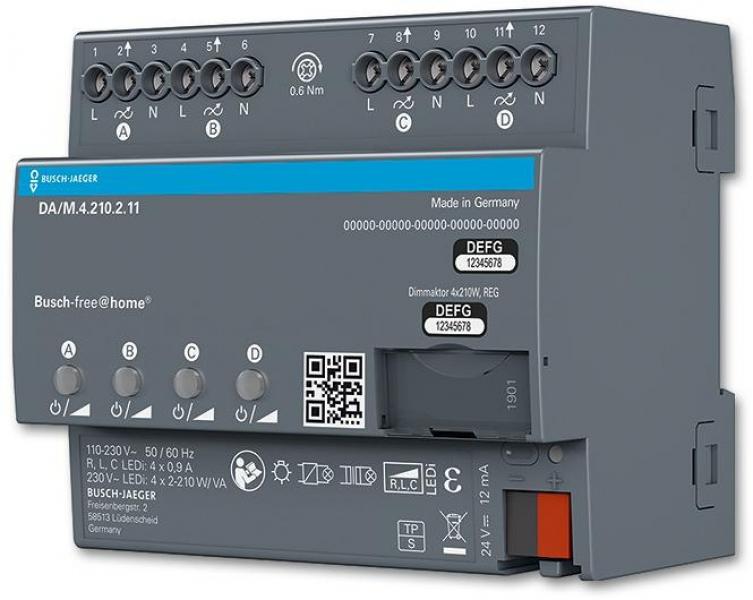

Mehrkanal-Universaldimmaktor optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi).
Auch zum Dimmen von Glühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren, 230 V-Halogenlampen und dimmbaren Halogen-Energiesparlampen geeignet.
Automatische Lasterkennung (deaktivierbar).
Separater N-Anschluss pro Kanal.
Parallelschaltung der Ausgänge zur Erhöhung der Ausgangsleistung möglich.
Ausgänge können beliebig parallel geschaltet werden.
Mindestlast: 2W.
Manuelle Bedienung am Gerät auch ohne Busspannung oder im unprogrammierten Zustand möglich.
Programmierung des Gerätes auch ohne anliegende 230V-Versorgungsspannung möglich.
Mit integriertem Bus-Ankoppler.
Nennleistung bei 230 V~ Netzspannung:
230 V~ Glüh- und Halogenlampen: 4 x 210 W/VA bis 1 x 600 W/VA.
Dimmbare 230 V~ LEDi: 4 x 210 W/VA bis 1 x 600 W/VA im Phasenabschnitt, 4 x 80 W/VA bis 1 x 200 W/VA im Phasenanschnitt.
Induktive L-Trafos mit LED/Niedervolthalogenlampe: 4 x 210 W/VA bis 1 x 600 W/VA.
Elektronische C-Trafos mit LED/Niedervolthalogenlampe: 4 x 210 W/VA bis 1 x 600 W/VA.
Elektronische LC-Trafos mit LED/Niedervolthalogenlampe: 4 x 80 W/VA bis 1 x 200 W/VA.
Bedienelemente: Ein LED-Bedientaster pro Kanal (inkl. farblicher Statusanzeige) zum EIN- und AUS-Schalten sowie zum Hoch- und Runterdimmen.
- Nennspannung: 110 V~ - 230 V~, +10 % / -10 %
- Nennfrequenz: 50 Hz / 60 Hz
- Busspannung: 24 V
- Ausgänge: 4 Dimmkanal
- Nennleistung: 2 - 210 W/VA
- Schutzart Gerät: IP 20
- Temperaturbereich Gerät: -5 °C bis 45 °C
- Maße (H x B x T): 90 mm x 108 mm x 64 mm
- Einbautiefe: 68 mm
- Teilungseinheit: 6 TE
Programmierung nur bei angelegter Busspannung über das Web-Interface des System Access Points.
Weitere Informationen zur Inbetriebnahme und Bedienung finden Sie im Systemhandbuch und der Online Bedienungsanleitung im aktuellen Online-Katalog.
