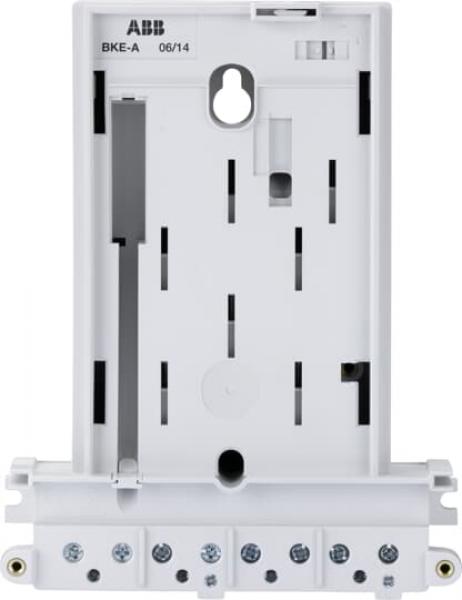

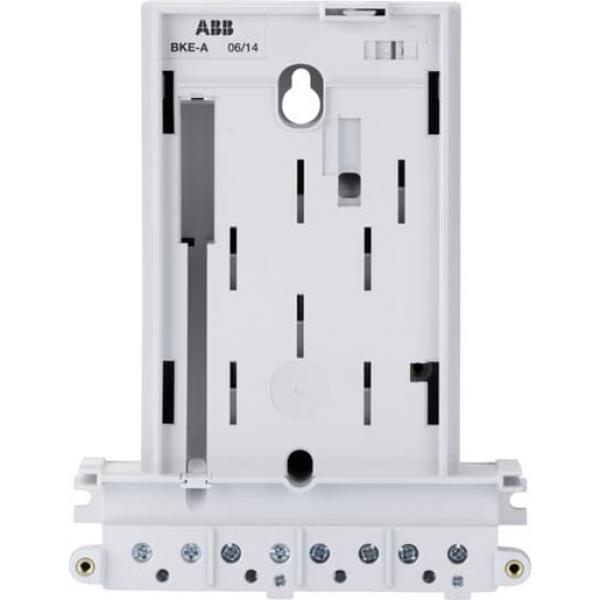

- Aufnahmeplattform nach DIN VDE V0603-5 für eHZ in Anlagen mit Zählerkreuz
- Kontaktiereinrichtung mit 3 Positionen:
1. Auslieferungs- bzw. Sperrposition (?P?)
? Kontaktieröffnungen verschlossen (Berührungsschutz IP4X)
? Zu- und Abgangsanschlüsse getrennt
? plombierbar
2. Montageposition (?M?)
? Kontaktieröffnungen zur Montage des eHZ freigegeben (Berührungsschutz IP3X)
? eHZ kann aufgesetzt werden
3. Betriebsposition
? wird durch Aufsetzen und Verschieben des eHZ erreicht
? Zu- und Abgangsanschlüsse sind mit dem eHZ verbunden
? eHZ durch Plombierung gegen Manipulation gesichert
? Berührungsschutz IP4X (mit montiertem Klemmendeckel)
- Klemmenblock zum Anschluss der Zählerleitungen wie bei den Ferraris-Drehstromzählern (max. 16 mm² Anschlussquerschnitt, Anschlussdrehmoment 2 Nm)
- Maximaler Dauerstrom 63 A (Grenzstrom des eHZ = 60 A)
- Abdeckung des Klemmenblocks mit Klemmendeckel nach DIN 43857 Teil 4 und Teil 5
- Vertikale Positionierung des Adapters über die horizontale Schiene des Zählerkreuzes im montiertem Zustand möglich
- Vorbereitet für spätere Zusatzfunktionen des eHZ (rückseitige Datenschnittstelle)
- separate plombierbare Sperrplatte mit Parkposition für eHZ als Zubehör
