Highlights
- Universelle Anwendung: Geeignet für ein- und zweikanalige Applikationen mit flexiblen Einsatzmöglichkeiten bis zu Kategorie 4 / Performance Level e.
- Sicherheitsfunktion: Bietet 3 Freigabepfade und einen Meldekontakt für umfassenden Schutz.
- Einfache Montage: Kompakt in einem 22,5 mm Gehäuse mit Schraubklemmanschluss.
- Flexible Spannungsversorgung: Unterstützt sowohl 230 V AC als auch 24 V DC Eingang.
Beschreibung

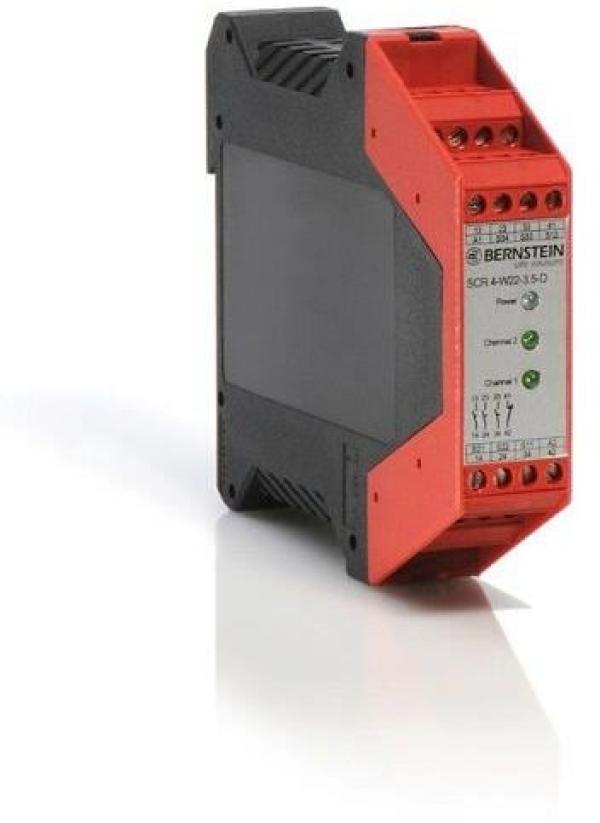

Das Bernstein Sicherheitsrelais SCR 4-W22-3.5-D ist eine maßgebliche Komponente für Anwendungen, die höchste Sicherheitsanforderungen erfüllen müssen. Mit seiner kompakten Bauweise und den flexiblen Einsatzmöglichkeiten, bietet das Relais umfassende Sicherheit für verschiedene industrielle Anwendungen. Die automatische oder manuelle Startfunktion ermöglicht eine anpassbare Integration ohne Starttastenüberwachung. Das Gerät gewährleistet durch seine drei Freigabepfade und den Meldekontakt zusätzlichen Schutz und intuitive Kontrolle. Die Tragschienenmontage und die abnehmbaren Klemmen erleichtern die Installation und Wartung erheblich.
Produktmerkmale
- Not-Aus- und Schutztür-Sicherheitsrelais
- Automatischer oder manueller Start
- Kompatibel mit Positionsschaltern und NOT-AUS-Kreisen
- Mit Mutingfunktion und Rückführkreis
- TÜV- und UL-Zertifikate vorhanden
Technische Daten
- Schaltspannung: 230 V AC, 24 V DC
- Versorgungsspannung AC 50/60 Hz: 21.6 - 26.4 V
- Versorgungsspannung DC: 21.6 - 26.4 V
- Maximaler Schaltstrom: 5 A
- Leistungsaufnahme: 3 W
- SIL Bewertung nach IEC 61508: 4
- IEC 60204 Stoppkategorie: 0
- Performance Level nach EN ISO 13849-1: Level e
- Mit Starteingang und Rückfallverzögerung: 003 - 003 s
Maße & Gewicht
- Breite: 22,5 mm
- Höhe: 114,5 mm
- Tiefe: 99 mm
- Gewicht inkl. Verpackung: 0,22 kg
