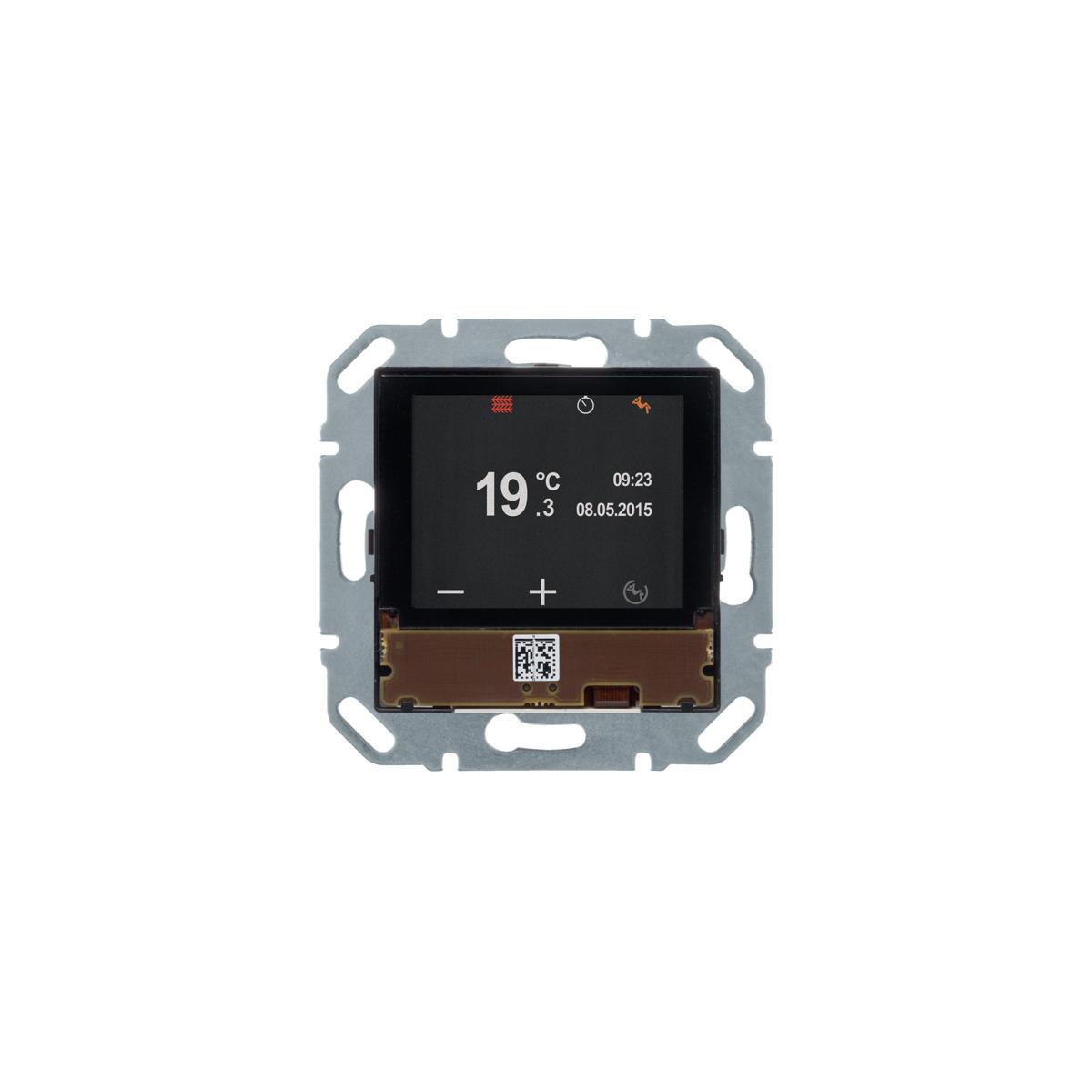

Berker 80660100 KNX Raumcontroller, TFT-Display u. BCU

• Montageart: Unterputz

Funktion

• Schalten von Szenen (1..8) möglich
• Betriebsart Heizung, Kühlung oder Heizung/Kühlung auswählbar
• Schaltende PI-Regelung (PWM) oder Schaltende 2-Punkt Regelung auswählbar
• Heizungsart Warmwasserheizung, Warmwasser Fußbodenheizung, Elektroheizung, elektrische Fußbodenheizung oder Split Unit auswählbar
• Kühlungsart Kühldecke, Gebläsekonvektor oder Split Unit auswählbar
• Betriebsmodus Komfort, Standby, Nachabsenkung oder Frost-/Hitzeschutz via Szene schaltbar
• Tastenfunktion: u. a. Schalten, Dimmen, Rollladen/Jalousie, Zeitschalter, Zwangssteuerung, Betriebsmodusumschaltung
• mit Tastensperre
• mit Ferienschaltung
• mit Frostschutzfunktion
• für Schalt-, Dimm- und Jalousiefunktionen
• Funktion Automatik deaktivieren
• Betriebsarten Heizung, Kühlung, Heizung/Kühlung oder Grund- und Zusatzheizung/-kühlung auswählbar
• Regelungsarten schaltende PI-Regelung (PWM), stetige PI-Regelung oder schaltende 2-Punkt Regelung auswählbar
• Heizungsarten Warmwasserheizung, Warmwasser Fußbodenheizung, Elektroheizung, elektrische Fußbodenheizung, Split Unit oder über Objekt einstellbar
• Tastenfunktionen für Schalten, Dimmen, Rolllade/Jalousie, Wertgber 1 und 2 Byte, Temperaturregler, Szene, Zwangssteuerung

Kontrollen und Indikatoren

• Bedienung über sensitive Touch-Bedienfläche
• Anzeige der Soll- oder Isttemperatur
• Bildschirmschoner
• LC-Display mit Symboldarstellung
• Uhrzeit- und Datumsanzeige
• zum Anzeigen und Auslösen von Aktionen

Technische Daten:

• Hilfsspannung: 24 V DC
• Betriebsspannung über Bus: 21?32 V DC
• Stromaufnahme (Betrieb): 25 mA
• Stromaufnahme Bus (Datentransfer): max. 10 mA
• TFT-Bildschirmgröße1,93"
• RAL Farbe: RAL 9005 - Tiefschwarz
• Werkstoff: Thermoplast
• Einbautiefe: 32 mm
• Maße Display (B x H): 38,28 x 30,26 mm
• Breite: 71 mm
• Montageart: mit Spreizkrallen, für Unterputz- und Hohlwandmontage, für Einzelmontage, für senkrechte Montage
• Anschlussmit zusätzlichem Anschluss für externen Fußbodentemperatur-/Fernfühler
• Schutzart: IP21

Ausstattung:

• für Heiz- und/oder Kühlbetrieb
• Heizen oder Kühlen in 2 Stufen möglich
• für individuelle Einzelraum-Temperaturregelung
• Regelparameter für Heiz- bzw. Kühlkörper voreingestellt

Bedienung

• Differenzierungsmerkmal 2 - Vertrieb: mit Farbdisplay
• Differenzierungsmerkmal 3 - Vertrieb

Verwendung Bedingungen

• Betriebstemperatur: -5?45 °C
• Lager-/Transporttemperatur: -20?70 °C (Lagerung > 45°C reduziert die Lebensdauer)
• Energieeffizienzklasse: IV (2%)
  • Komfort-, Standard- und Nachttemperatur
  • Temperaturmessung über internen Fühler und/oder anschließbaren Temperaturfühler mit Mittelwertbildung
  • zusätzlicher Anschluss für externen Temperaturfühler
