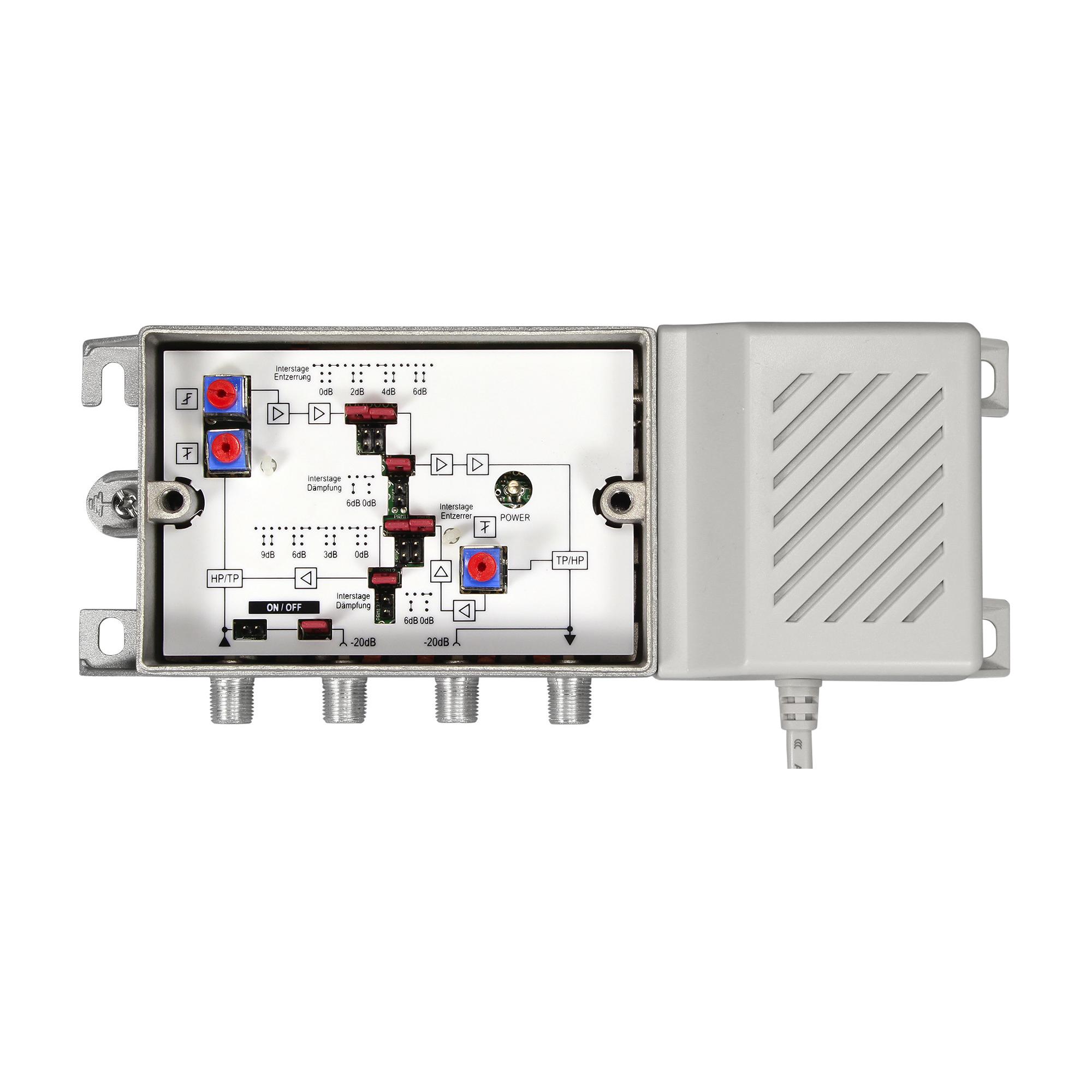

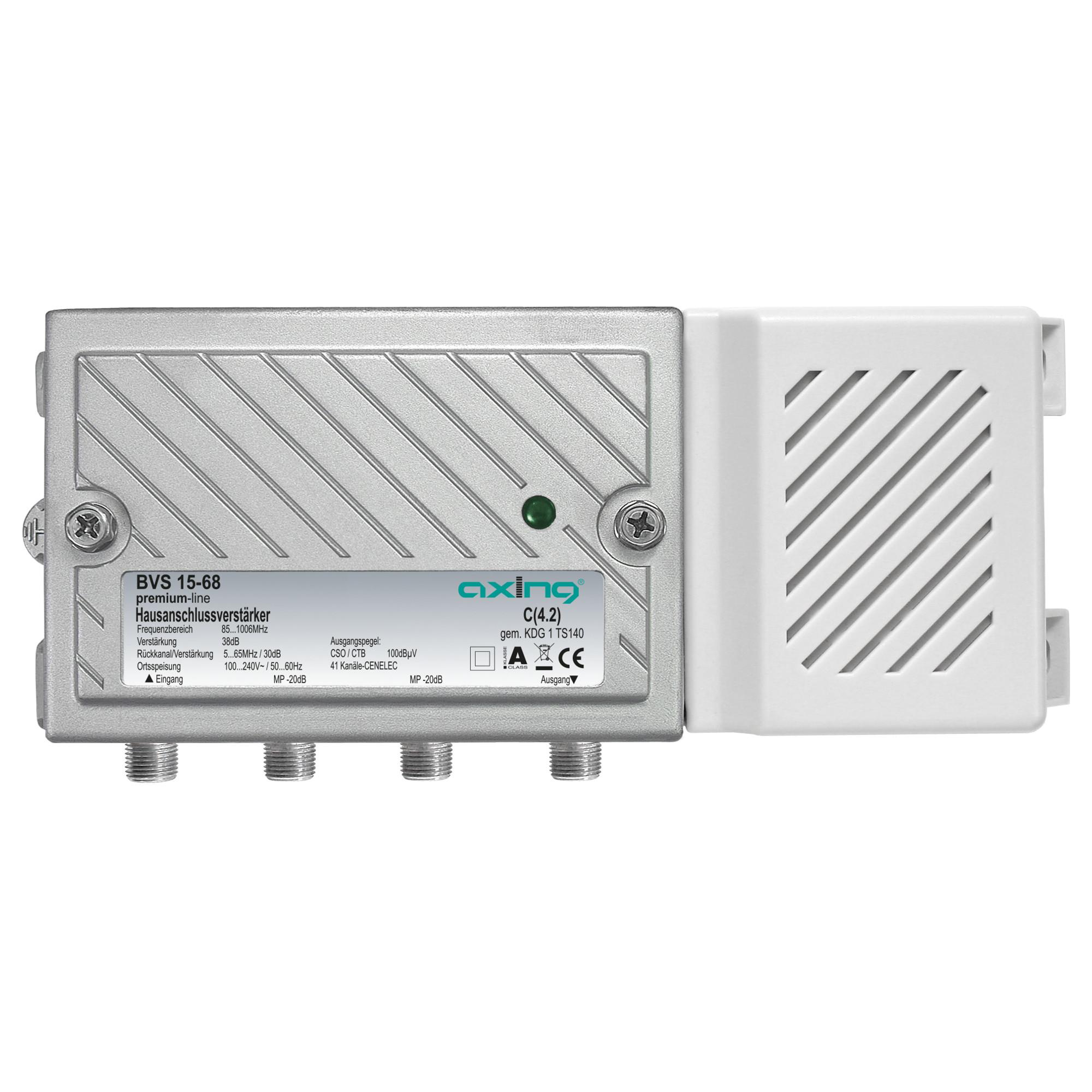

Premium-line-Hausanschlussverstärker mit einstellbarer Dämpfung und Entzerrung. Die Interstage Dämpfung und Entzerrung ist mit praktischen Jumpern steckbar. Das Bauteil ist aus einem robusten Alu-Druckgussgehäuse gefertigt und die Maße betragen ca. 192 x 89 x 44 mm.
Technische Daten:
- EMV gemäß EN 50083-2, Klasse A
- Einstufung nach 1 TS 140 C(4.2)
Downstream
- Frequenzbereich 85?1006 MHz
- Verstärkung 38 dB
- Max. Ausgangspegel CSO/CTB (CENELEC-Raster, 41 Kanäle, 60 dB IMA) 100 dBµV
- Dämpfung: stufenloser Pegelsteller 0?20 dB
- Entzerrung: stufenloser Pegelsteller 0?18 dB
- Dämpfung Interstage: mit Jumpern steckbar 0/6 dB
- Entzerrung Interstage: mit Jumpern steckbar 0/2/4/6 dB
- Rückflussdämpfung ? 18 dB (-1,5 dB/Octave)
- Rauschmaß typ. ? 7 dB
Upstream
- Frequenzbereich 5?65 MHz
- Verstärkung 30 dB
- Rauschmaß ? 7 dB
- Dämpfung: stufenloser Pegelsteller 0?20 dB
- Entzerrung Interstage: mit Jumpern steckbar 0/3/6/9 dB
- Dämpfung Interstage: mit Jumpern steckbar 0/6 dB
HF-Anschlüsse
- Typ F-Buchse
- Messbuchse Ein-/Ausgangsseite -20 ±2,5 dB/-20 ±1,0 dB
Allgemein
- Schaltnetzteil 100...240 VAC / 50...60 Hz
- Betriebsanzeige LED
- Leistungsaufnahme 5,5 W
- Potentialausgleichanschluss 4 mm²
- Betriebstemperaturbereich (gemäß EN 60065) -20?+50°C
- Maße (B × H × T) ca. 200 × 90 × 50 mm
- Gewicht 0,474 kg
- Schutzklasse IP 20
