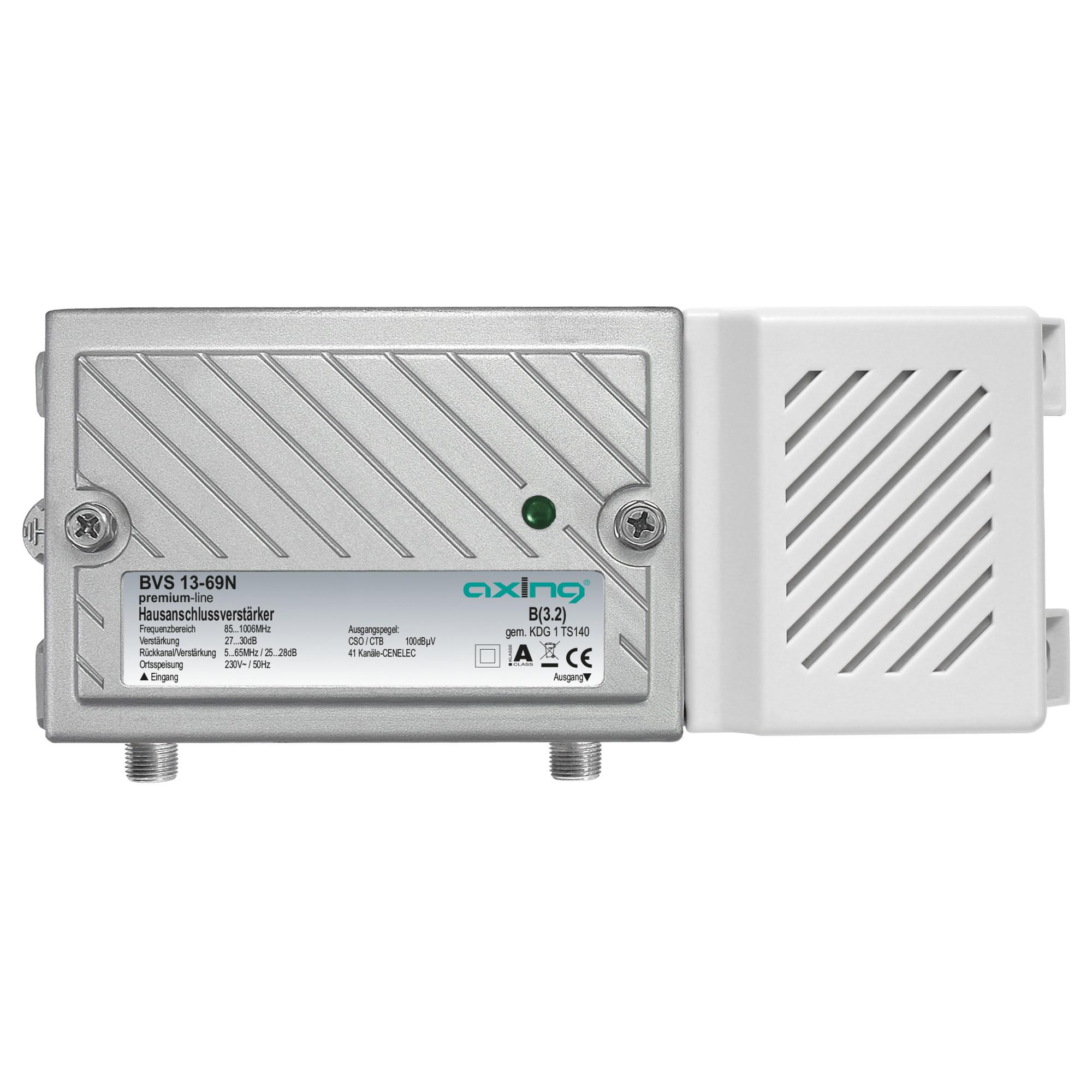

Premium-line-Hausanschlussverstärker. BK-Verstärker für mittlere Verteilungen von Kabelfernsehen und ähnliche Kabelnetze oder Antennanlagen. Die Verstärkerleistung kann über einen stufenlosen Dämpfungssteller genau geregelt werden, ebenso wie die Entzerrung. Das Bauteil ist aus einem Alu-Druckguss- bzw. Kunststoffgehäuse gefertigt und wird mittels F-Stecker angeschlossen. Die Maße betragen ca. 192 x 89 x 40 mm
Technische Daten
- EMV gemäß EN 50083-2, Klasse A
- Einstufung nach 1 TS 140 B(3.2)
Downstream
- Frequenzbereich 85?1006 MHz
- Verstärkung 27?30 dB
- Max. Ausgangspegel CSO/CTB (CENELEC-Raster, 41 Kanäle, 60 dB IMA) 100/98 dBµV
- Dämpfung: stufenloser Pegelsteller 0?20 dB
- Entzerrung: stufenloser Pegelsteller 0?18 dB
- Rückflussdämpfung ? 14 dB (-1,5 dB/Octave)
- Rauschmaß typ. 7 dB
Upstream
- Frequenzbereich 5?65 MHz
- Verstärkung 25?28 dB
- Dämpfung: stufenloser Pegelsteller 0?20 dB
HF-Anschlüsse
Allgemein
- Netzteil 230 VAC / 50 Hz
- Betriebsanzeige LED
- Leistungsaufnahme 6 W
- Potentialausgleichanschluss 4 mm²
- Betriebstemperaturbereich (gemäß EN 60065) -20?+50°C
- Maße (B × H × T) ca. 192 × 89 × 40 mm
- Gewicht 0,360 kg
- Schutzklasse IP 20
- Anmerkungen * @ 3dB slope, 100 dBµV | @ flat 0dB slope, 98 dBµV
