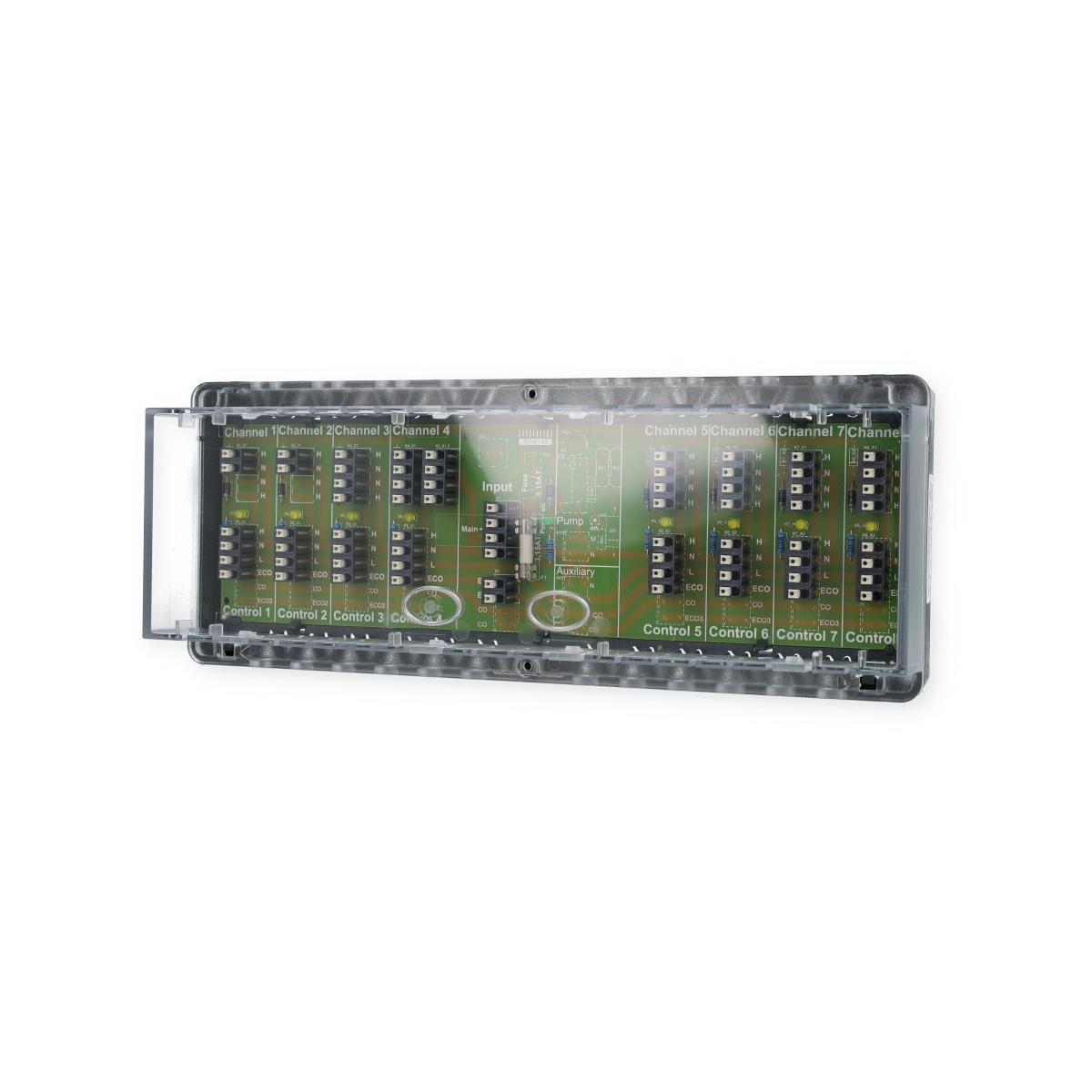

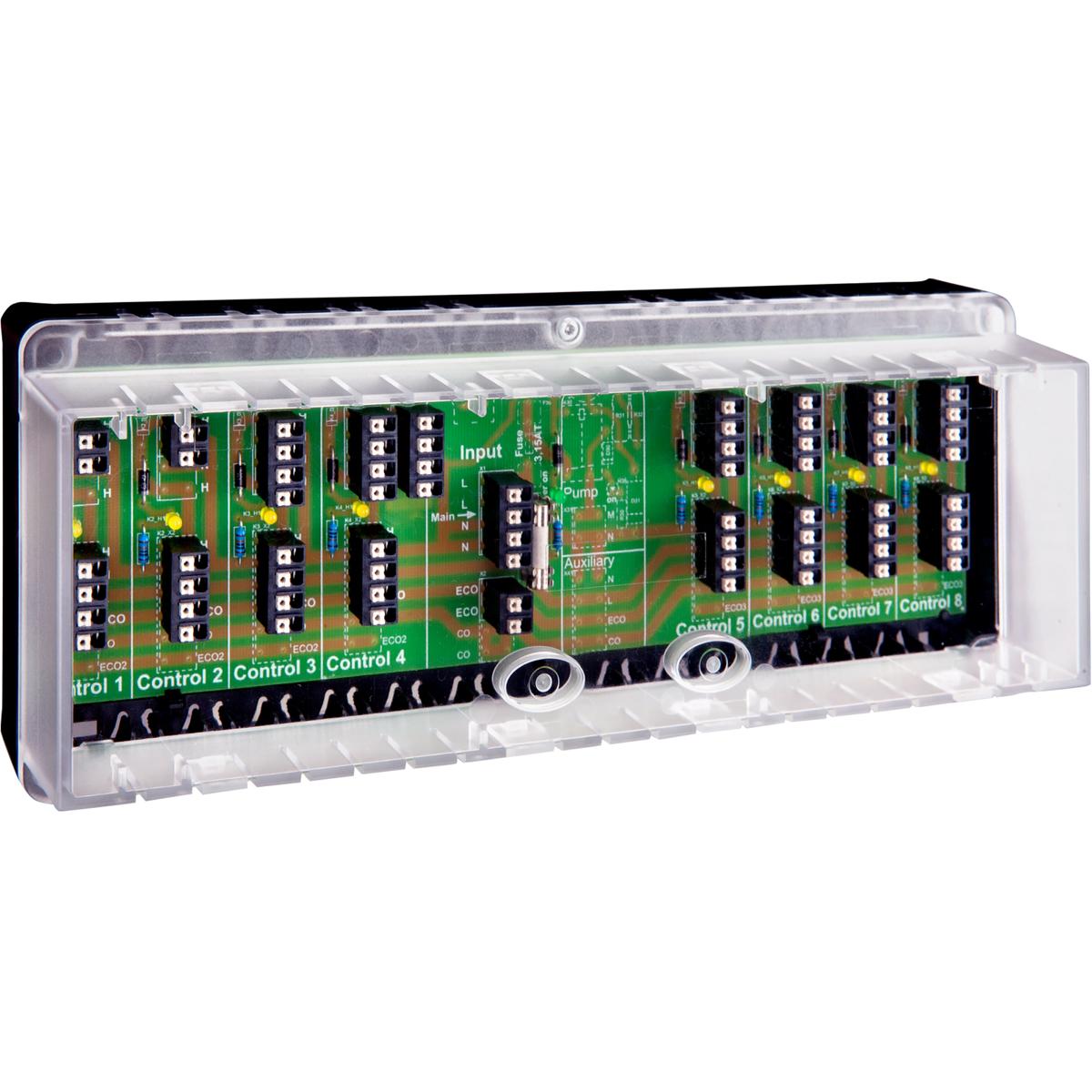

ALRE-IT VOOPL-318.178 Klemmenleiste f.max.8 Raumthermostate

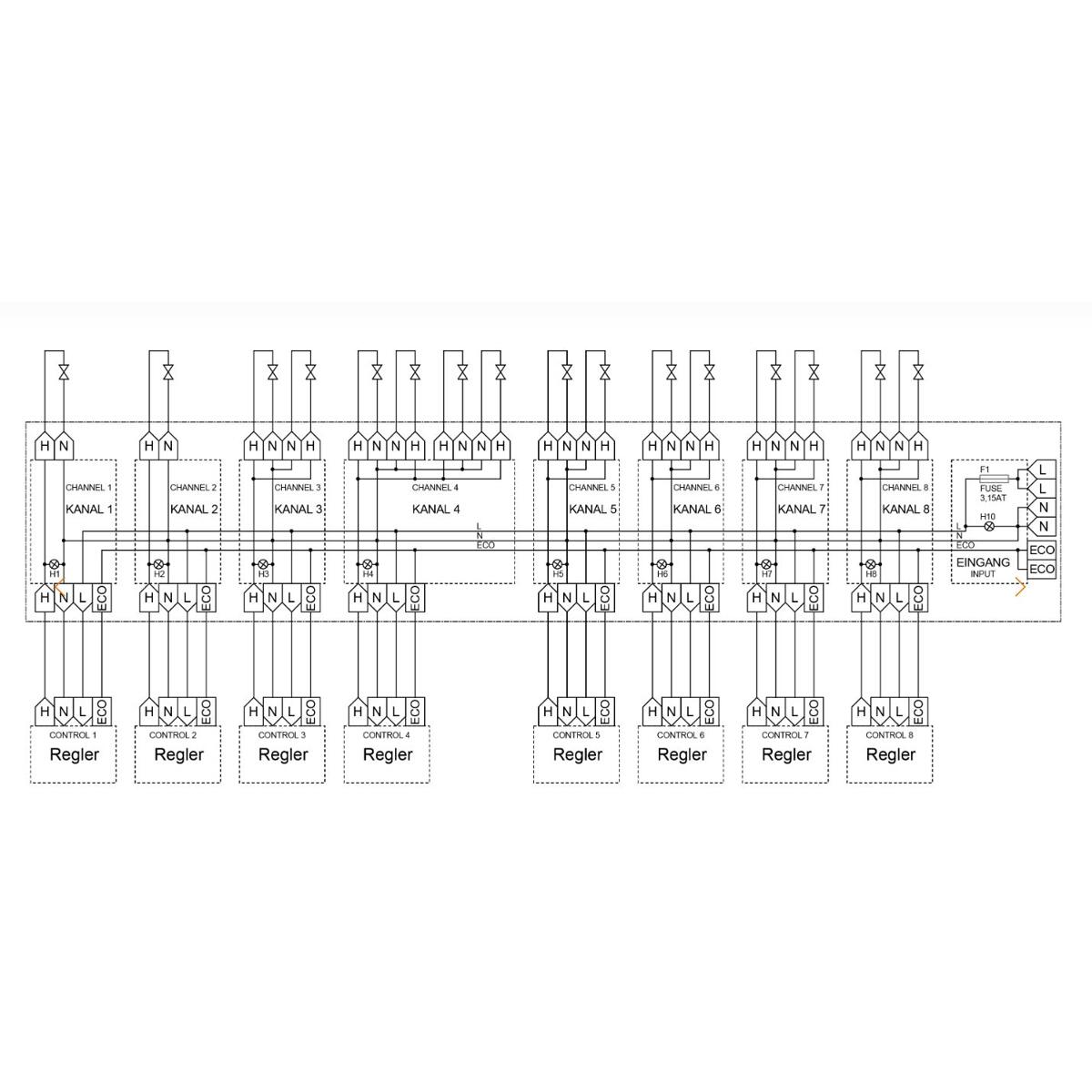

Dieses Gerät wurde speziell zur Verdrahtung von 230 V~ Einzelraum-Temperaturreglern mit den zugehörigen Ventilstellantrieben zur ortsfesten Montage entwickelt. Die Klemmenleiste ist sowohl für Heizungsregler mit oder ohne ECO-Funktion als auch für Heiz-/Kühlregler mit integriertem Heiz-/ Kühlumschalter geeignet. Durch Verwendung von einem Uhrenregler oder einer externen Schaltuhr kann eine Master-Slave-Regelung gebildet werden. An diese Klemmenleiste können, abhängig vom verwendeten Regler, Stellantriebe mit dem Wirksinn NC (normaly closed) oder NO (normaly open) angeschlossen werden. Anzeigen: Betriebsbereitschaft / Aktiver Kanal ? gelb, Elektrische Anschlüsse: Federsteckklemmen 0,75 mm² ? 1,5 mm² bei starren Leitungen 0,5 mm² ? 1 mm² bei flexiblen Leitungen (Länge Aderendhülsen 8 mm ? 10 mm), Gerätesicherung: T3,15A / 250V, Ø 5 x 20 mm Achtung! Die Gerätesicherung sichert ebenfalls die Stromkreise der angeschlossenen Temperaturregler und der Ventilstellantriebe. Max. Anzahl Raumthermostate: 8, Max. Anzahl Ventilantriebe: Kanal 1 ? 2: 1 Antrieb / Kanal 3, 5 ? 8: 2 Antriebe / Kanal 4: 4 Antriebe, Montagearten: Aufputz- / Wandmontage mit 4 Schrauben oder optionalen Magnetbefestigungsfüßen, Tragschienenmontage (EN 60715)
Technische Daten:
- Anschlussquerschnitt: 0,75 ? 1,5mm² (starr), 0,5 ? 1mm² (flex.)
- Anzahl Ausgänge: 8
- Anzahl der Kanäle/Zone: 8
- Betriebsspannung: 230 VAC / 50 Hz

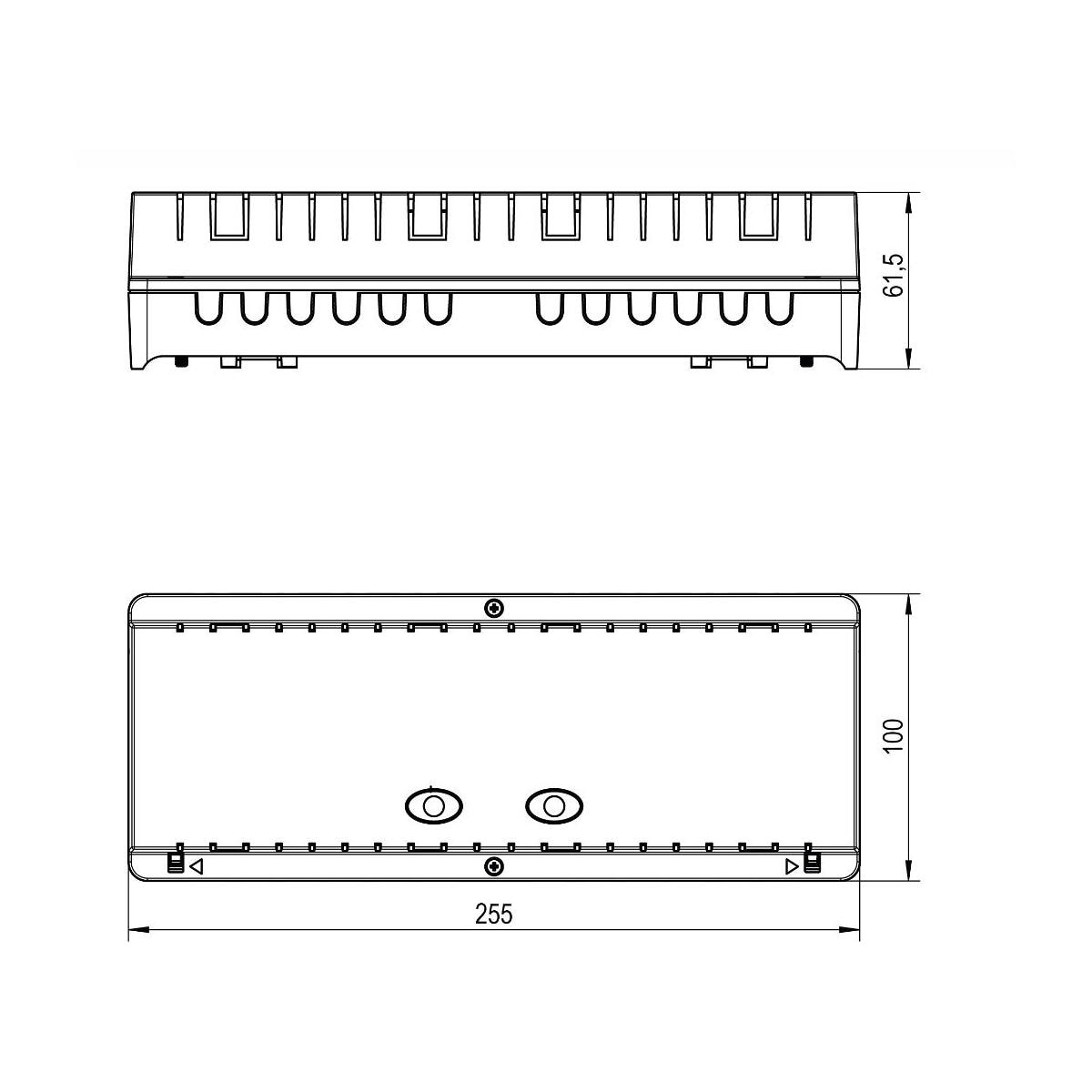

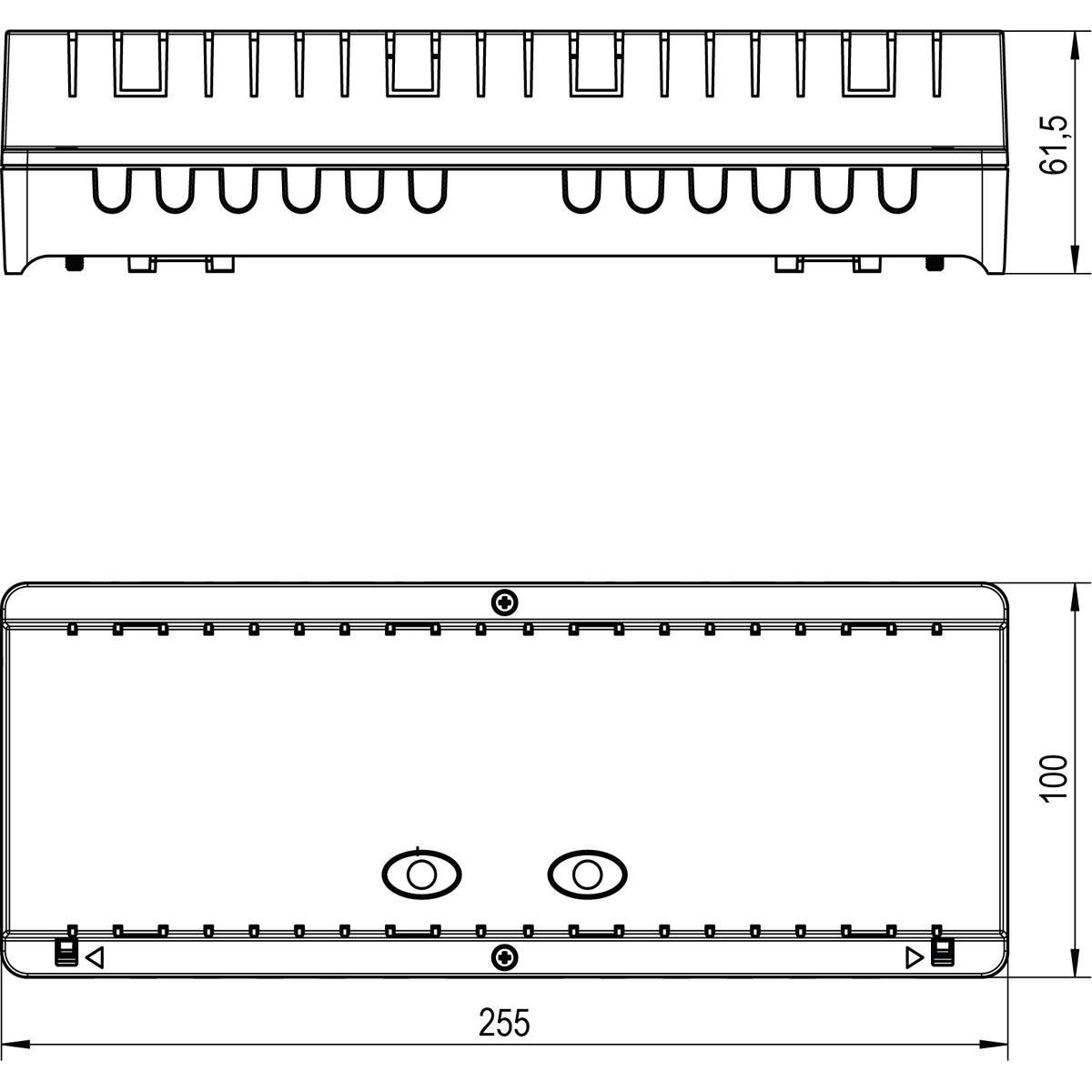

- Breite: 255mm
- Elektrischer Anschluss: Federsteckklemmen
- Farbe: anthr. grau (RAL7016), Fronts. transp.
- Höhe: 100mm
- Lagertemperatur oberer Wert: 70°C
- Lagertemperatur unterer Wert: -20°C
- Luftfeuchte maximal (nicht kondensierend): 95% r.H
- Material Gehäuse: Kunststoff PC
- Maximale Schaltspannung: 230 VAC, 50 Hz
- Minimale Schaltspannung: 230 VAC / 50 Hz
- Montage / Befestigung: Aufputz oder Normschiene
- Oberflächenbeschaffenheit: glänzend
- Regelfunktion Heizen: Ja
- Regelfunktion Kühlen: Ja
- Schaltkontakt potentialfrei: Nein
- Schutzart: IP20
- Schutzklasse: II, nach entsprechender Montage
- Tiefe: 62mm
- Umgebungstemperatur oberer Wert: 50°C
- Umgebungstemperatur unterer Wert: -10°C
- Zusammenstellung: Klemmenleiste, Befestigungschrauben
