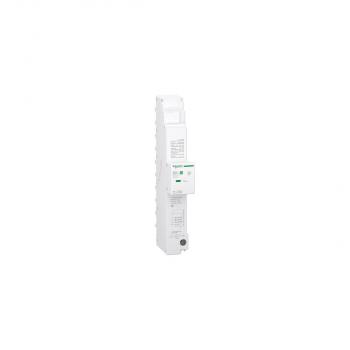

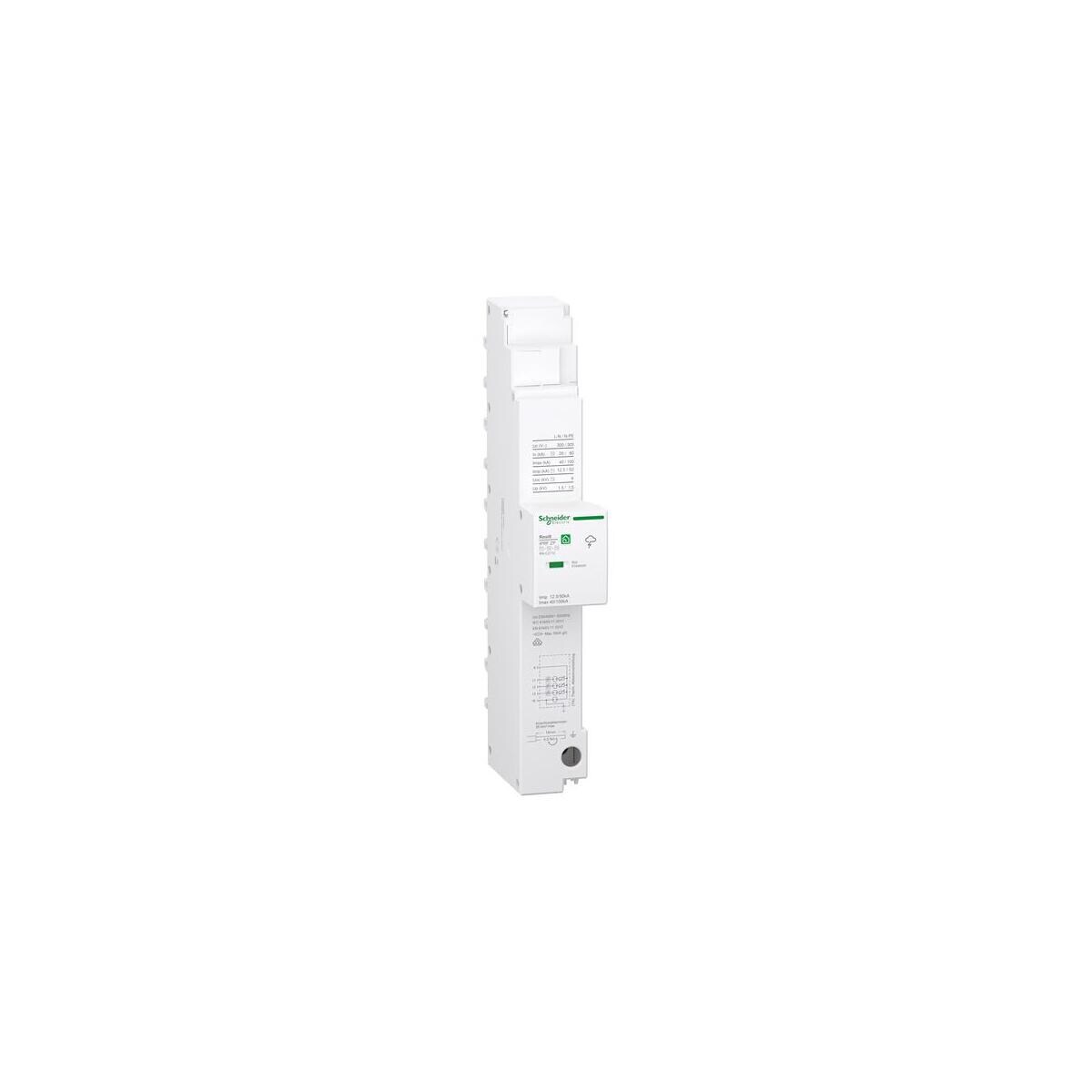

Kombiableiter ZP kompakte Bauform für NAR auf 40mm SaS in Aufrasttechnik Typ T1+T2+T3, mit äußerem Blitzschutz 12,5 kA, TT/TNS-System 3PN, leckstromfrei.
Hauptmerkmale:
- Breite [mm]: 36
- Höhe [mm]: 238
- Tiefe [mm]: 102
- Anzahl Teilungseinheiten: 2
- Einsatzbereich: innen
- Farbe: verkehrsweiß
- RAL-Ton: 9003
- Polzahl: 4
- Beschreibung der Pole: 3P + N
- Mit Fernmeldekontakt: Nein
- Signalisierung am Gerät:
- Erdungssystem:
- Leckstromfrei: Ja
Umgebungsbedingungen:
- Umgebungstemperatur bei Betrieb min. [°C]: -40
- Umgebungstemperatur bei Betrieb max. [°C]: 85
- Feuer Beständigkeit [°C]: 0
- Relative Luftfeuchtigkeit dauerhaft [%]: 5
Elektrische Daten:
- Bemessungsspannung AC Un [V]: 230
- Bemessungsfrequenz fn [Hz]: 50/60
- IP-Schutzart:
- Verschmutzungsgrad nach IEC 61010-1: 3
- Kurzschlussfestigkeit Isccr [kA]: 25
- Max Ableitstoßstrom (8/20 µs) [kA]: 40kA (L-N) / 100kA (N-PE)
- Ableitvermögen I imp (10/350 µs) [ka]: 12.5/50
- Schutzpegel L-N (kV): 1,5
- Schutzpegel N-PE (kV) 1,5
- Prüfklasse Typ 2
