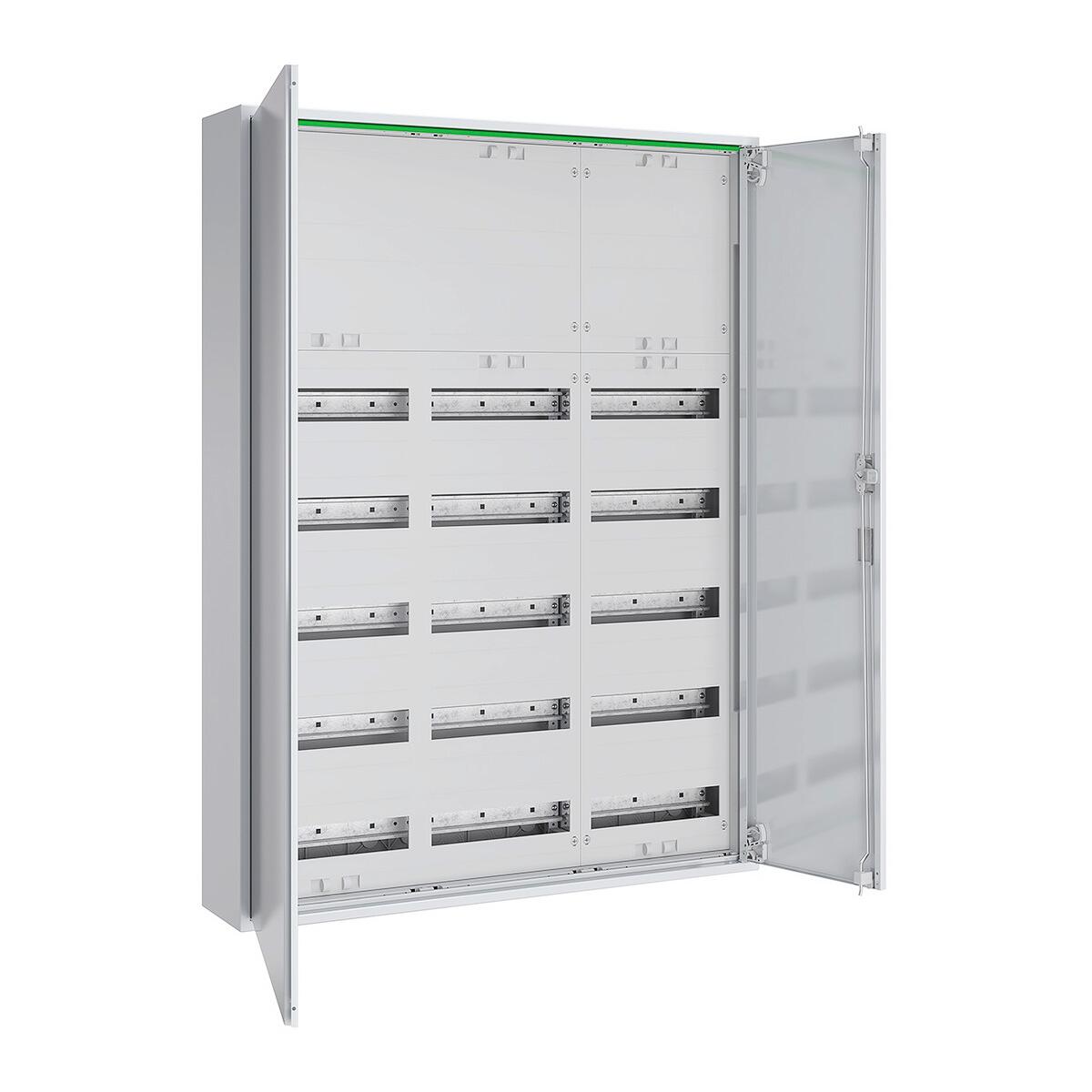

Feldverteiler AP T:160mm mit Volltür
180TE-REG / 72TE-Klemmen 3x5-reihig
Komplettschrank für Aufputzmontage bestehend aus: RM-Gehäuse mit Volltür, 3x Verteilerfeld 5-reihig, 180 TE, für Reiheneinbaugeräte, mit geschlossener Abdeckung und isolierten Gerätetragschienen für Reihenklemmen, IP44.
Hauptmerkmale:
- Breite [mm]: 800
- Höhe [mm]: 1100
- Tiefe [mm]: 160
- Bauhöhe: 7
- Feldbreite: 3
- Anzahl Reihen: 3 x 5-reihig
- Anzahl Teilungseinheiten: 180
- Einsatzbereich: innen
- Farbe: verkehrweiß
- RAL-Ton: 9016
Zusatzmerkmale:
- Schrankmontage: Aufputz
- Kabeleinführung: unten und oben
- Anzahl Türen: zweifach
- Türmaterial: Stahlblech
- Türausführung: Volltür
- Türöffnungsseite: rechts oder links
- Türöffnungswinkel [°]: 110
- Montagehalterung: Aufputz
- Mauerkasten: Stahlblech
- Gerätetragschiene: isoliert
Elektrische Daten:
- Bemessungsspannung AC Un [V]: 400
- Nennstrom In [A]: 250
- Bemessungsbetriebstrom Inc [A]: 238
- Bemessungsstoßstromfestigkeit Icc [A]: 36
- Bemessungsfrequenz fn [Hz]: 50/60
- Schutzklasse: II (schutzisoliert)
- IP-Schutzart: IP44
- Stoßfestigkeitsgrad IK-Code: IK10
- Überspannungskategorie: III
Umgebungsbedingungen:
- Umgebungstemperatur Mittelwert [°C]: 35
- Umgebungstemperatur bei Betrieb min. [°C]: -5
- Umgebungstemperatur bei Betrieb max. [°C]: 40
| Höhe [mm] | 1100 |
| Breite [mm] | 800 |
| Schutzart | IP44 |
| Tiefe [mm] | 160 |
| Felder | 3 |
