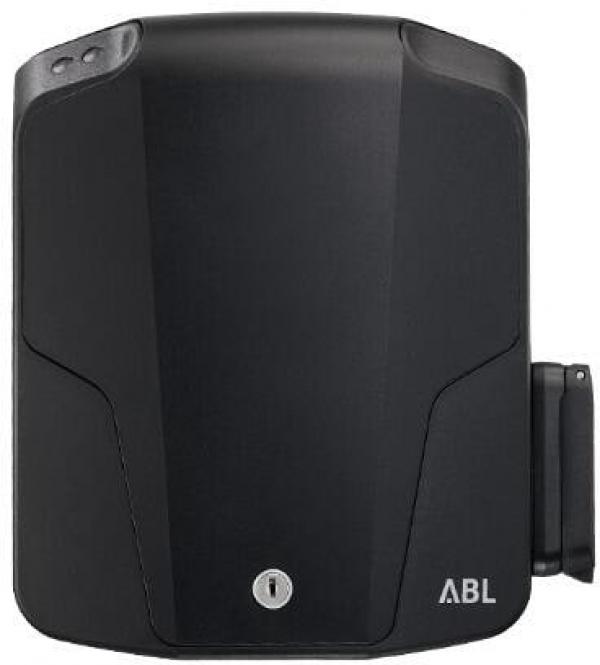

Die eMH1 1W2221 ist die kleinste Ladestation mit interner Typ-2-Steckdose für den privaten und halböffentlichen Bereich. Über optional erhältliche Ladekabel (Typ 2 auf Typ 2, Typ 2 auf Typ 1) ist eine hohe Flexibilität zum Anschluss und zur Ladung von Elektrofahrzeugen unterschiedlichen Typs gewährleistet. Der integrierte FI-Fehlerstromschutzschalter sorgt dabei für eine besonders hohe Sicherheit im Betrieb. Die DC-Fehlerstromerkennung ist bereits serienmäßig integriert.
Eingang/Stromanschluss:
- Netzanschluss: 5 x 6 mm²
- Nennspannung: 230/400 V
- Nennstrom: 32 A
- Nennfrequenz: 50 Hz
- Vorsicherung: 32 A
- Anschlussklemmen: Direktanschluss am FI-Schutzschalter
- PE: Durchgangsklemme: 6 mm²
Ausgang/Fahrzeuganschluss:
- Einzelne Ladesteckdose Typ 2 mit Verriegelung gem. IEC62196-2
- Ausgangsspannung: 230/400 V
- Maximaler Ladestrom: 32 A
- Maximale Ladeleistung: 22 kW
- Abschaltung (Standby): allpolig
Absicherung/Einbauten:
- RCCB: FI-Schutzschalter, Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, I?n d.c. ? 6 mA
- Installationsschütz: 4-polig (Schaltung des Ladevorgangs)
- Welding Detection: Auslösung bei Verschweißung des Schützes
- Temperaturüberwachung: Gestuftes Absenken des Ladestroms bei Überhitzung
Ladeüberwachung/Funktionsanzeige:
- Ladecontroller: EVCC2
- Kommunikation: gemäß IEC 61851-1, Mode 3
- Anzeige Betriebszustand: LED (bereit, EV erkannt, Ladung)
- Anzeige Firmware: LED (blinkt beim Einschalten)
- Anzeige Fehler: LED (unterschiedliche Blinksequenzen)
- Schnittstelle: RS485
Arbeitsbedingungen:
- Umgebungstemperatur Lagerung: -30 bis 85°C
- Umgebungstemperatur Betrieb: -30 bis 50°C
- Relative Luftfeuchtigkeit: 5 bis 95%, nicht kondensierend
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Schutzart Gehäuse: IP44
Gehäuse:
- Bauart: Wandgehäuse
- Befestigungsart: Wandbefestigung mittels Schrauben (im Lieferumfang enthalten)
- Material (Gehäuse): Kunststoff
- Gehäusefarbe: RAL9005
- Material (Blende): Kunststoff
- Blendenfarbe: RAL9006
- Verriegelung: Blende, abschließbar durch integriertes Schloss

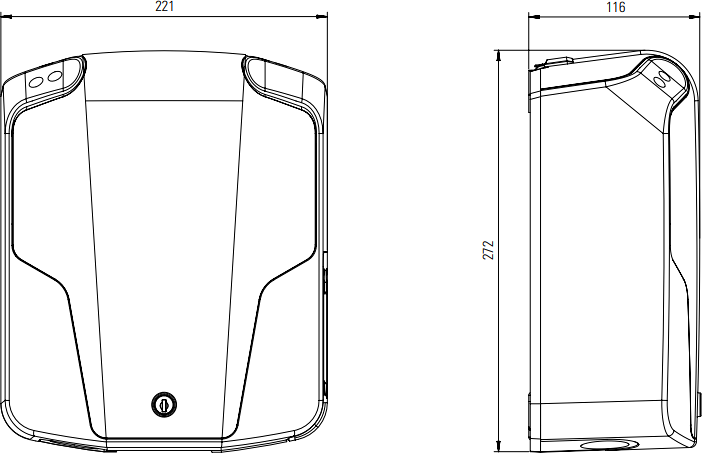

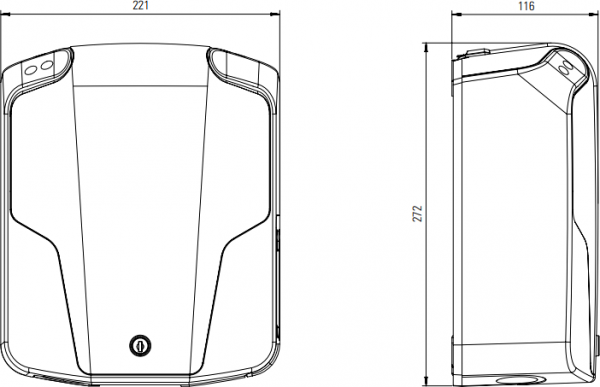

- Abmessungen (HxBxT): 272 x 221 x 116 mm
- Gewicht: ca. 3 kg
Installationshinweis
Eine fachgerechte Installation von Wallboxen ist gesetzlich vorgeschrieben und sorgt für den sicheren Betrieb der Ladelösung fürs E-Auto. Damit ist gewährleistet, dass Ihr Elektroauto optimal und sicher aufgeladen wird.
Bitte wenden Sie sich für die Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen.
| Produkttyp | Wallbox |
| Schutzart | IP44 |
| Nennstrom | 32A |
| Ladeleistung [kW] | 22 |
| Länge Ladekabel [m] | ohne Ladekabel |
