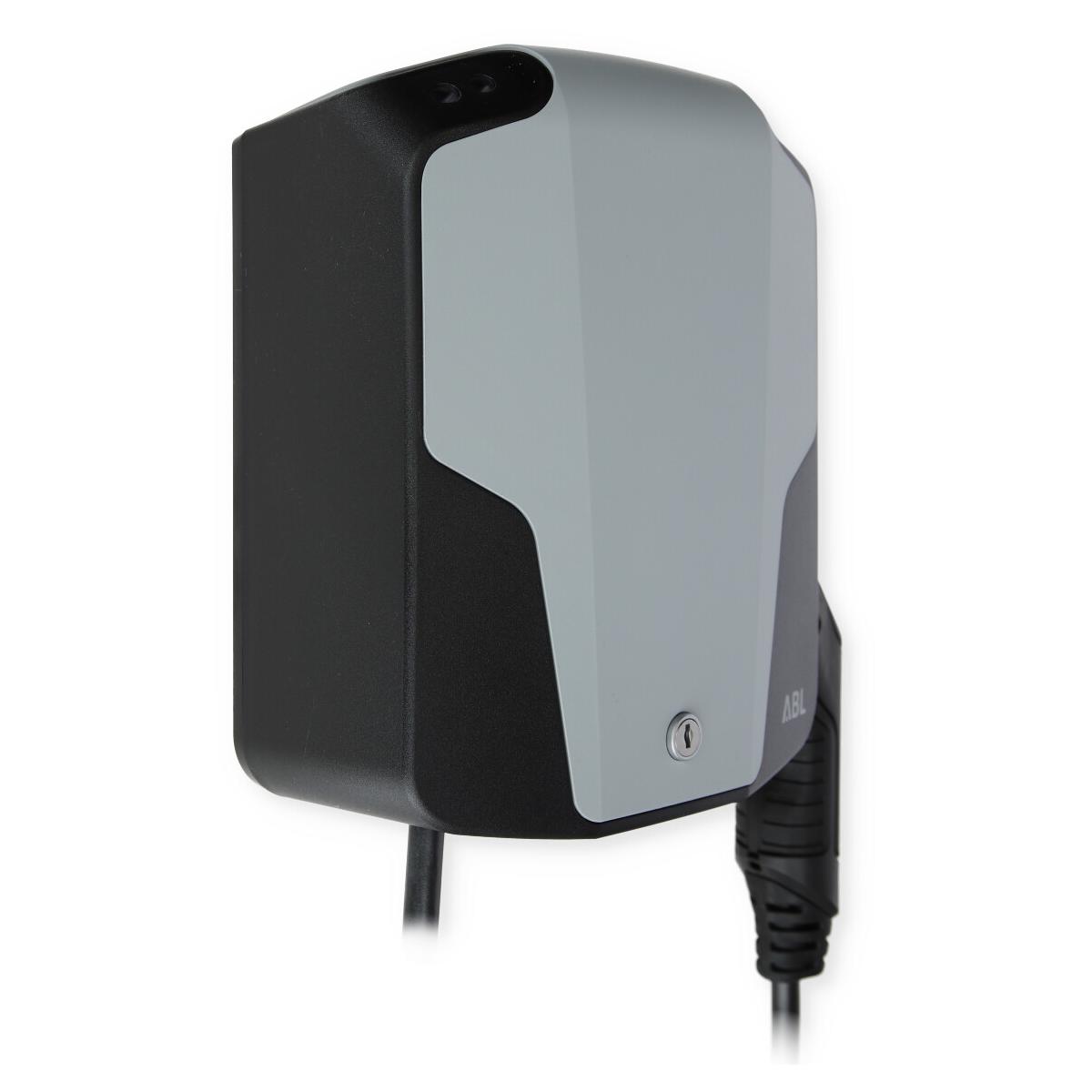

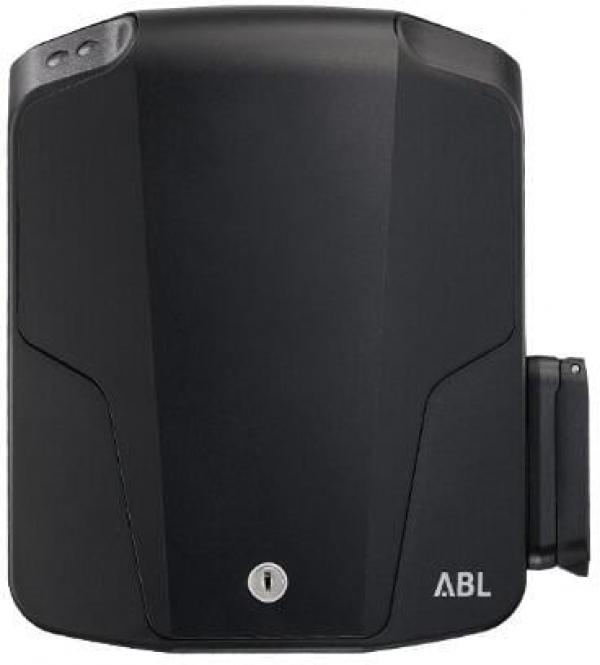

Die eMH1 1W2201 ist die kleinste Wallbox mit fest integriertem Ladekabel und Typ 2 Kupplung für die Installation im privaten und halböffentlichen Bereich. Dank extrem kompakter Abmessungen ist sie die perfekte Lösung für eine effiziente Ladung von Elektrofahrzeugen mit Typ 2 Ladebuchse im Innen- und Außenbereich. Der integrierte FI-Fehlerstromschutzschalter sorgt dabei für eine besonders hohe Sicherheit im Betrieb. Die DC-Fehlerstromerkennung ist bereits serienmäßig integriert.
Eingang/Stromanschluss:
- Netzanschluss: 5 x 6 mm²
- Nennspannung: 230/400 V
- Nennstrom: 32 A
- Nennfrequenz: 50 Hz
- Vorsicherung: 32 A
- Anschlussklemmen: Direktanschluss am FI-Schutzschalter
- PE: Durchgangsklemme: 6 mm²
Ausgang/Fahrzeuganschluss:
- Anschlusstechnik: Einzelnes Ladekabel mit Typ 2 Kupplung gem. IEC62196-2, ca. 6,35 m
- Ausgangsspannung: 230/400 V
- Maximaler Ladestrom: 32 A
- Maximale Ladeleistung: 22 kW
Absicherung/Einbauten:
- RCCB: FI-Schutzschalter, Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, I?n d.c. ? 6 mA
- Installationsschütz: 4-polig (Schaltung des Ladevorgangs)
- Welding Detection: Auslösung bei Verschweißung des Schützes
- Temperaturüberwachung: Gestuftes Absenken des Ladestroms bei Überhitzung
Ladeüberwachung/Funktionsanzeige:
- Ladecontroller: EVCC2
- Kommunikation: gemäß IEC 61851-1, Mode 3

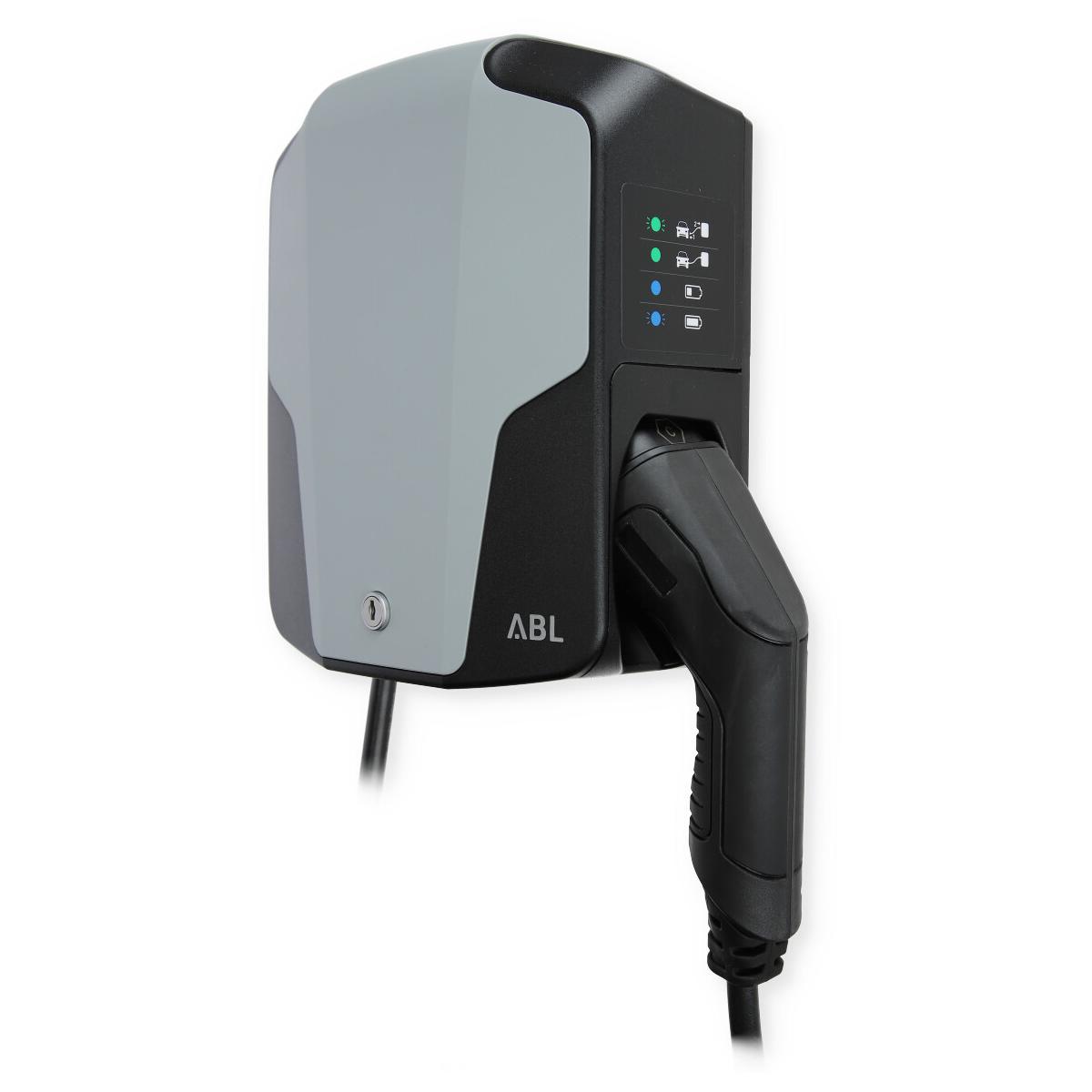

- Anzeige Betriebszustand: LED (bereit, EV erkannt, Ladung)
- Anzeige Firmware: LED (blinkt beim Einschalten)
- Anzeige Fehler: LED (unterschiedliche Blinksequenzen)
- Schnittstelle: RS485
Arbeitsbedingungen:
- Umgebungstemperatur Lagerung: -30 bis 85°C
- Umgebungstemperatur Betrieb: -30 bis 50°C
- Relative Luftfeuchtigkeit: 5 bis 95%, nicht kondensierend
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Schutzart Gehäuse: IP54
Gehäuse:
- Bauart: Wandgehäuse
- Befestigungsart: Wandbefestigung mittels Schrauben (im Lieferumfang enthalten)
- Material (Gehäuse): Kunststoff
- Gehäusefarbe: RAL9005
- Material (Blende): Kunststoff
- Blendenfarbe: RAL9006
- Verriegelung: Blende, abschließbar durch integriertes Schloss

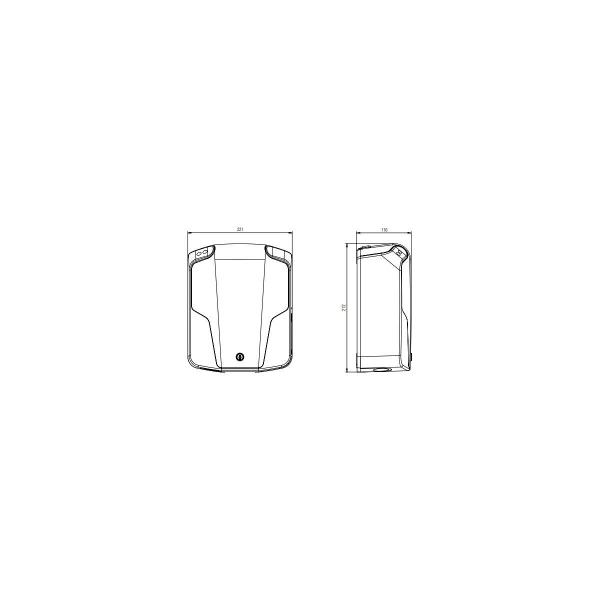

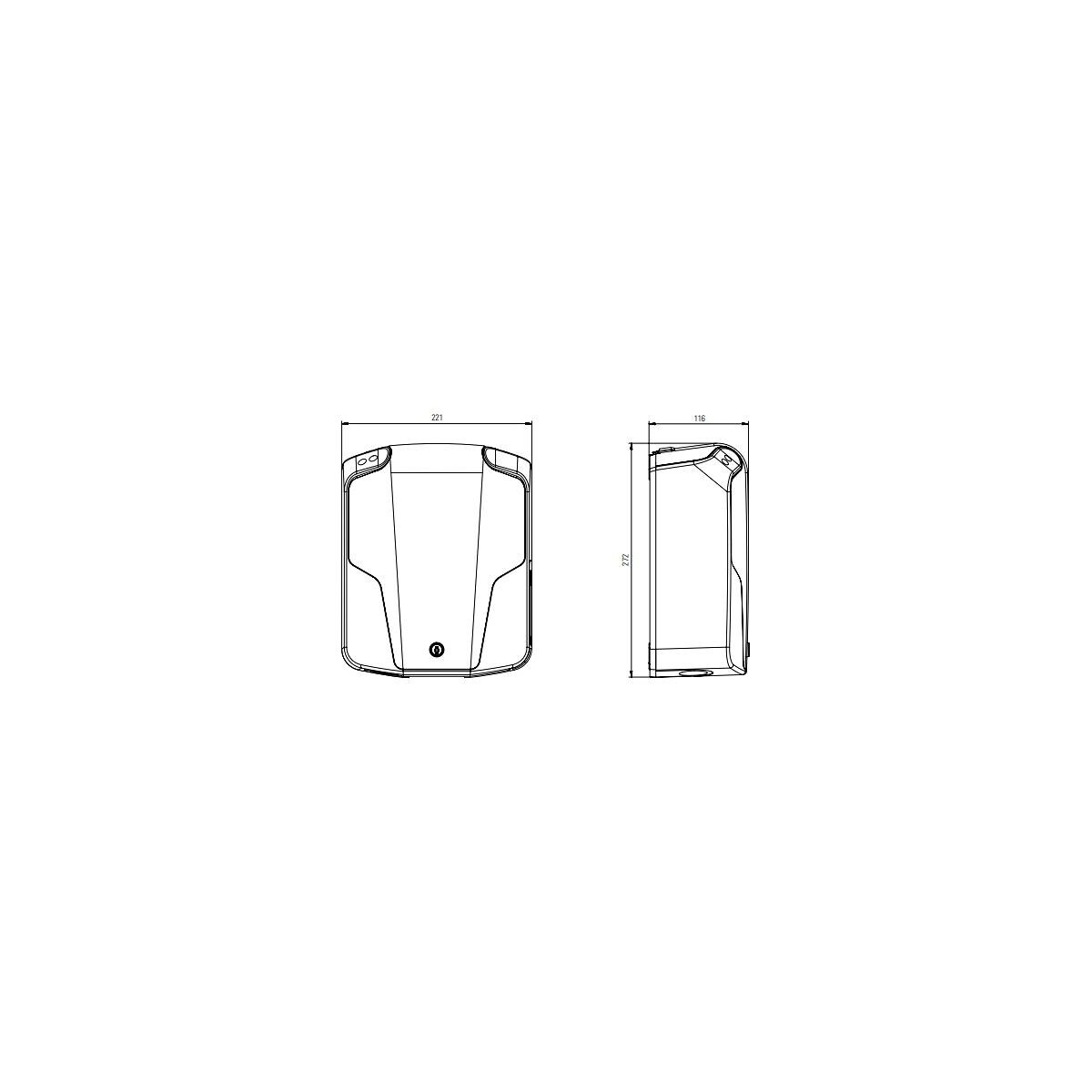

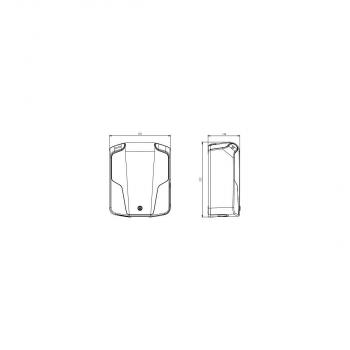

- Abmessungen (HxBxT): 272 x 221 x 116 mm
- Gewicht: ca. 4,5 kg
Installationshinweis
Eine fachgerechte Installation von Wallboxen ist gesetzlich vorgeschrieben und sorgt für den sicheren Betrieb der Ladelösung fürs E-Auto. Damit ist gewährleistet, dass Ihr Elektroauto optimal und sicher aufgeladen wird.
Bitte wenden Sie sich für die Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen.
| Produkttyp | Wallbox |
| Schutzart | IP54 |
| Nennstrom[A] | 32A |
| Geeicht | - |
| Ladeleistung [kW] | 22 |
| Länge Ladekabel [m] | 6,35 |
| Netzwerkfähig | ja |
