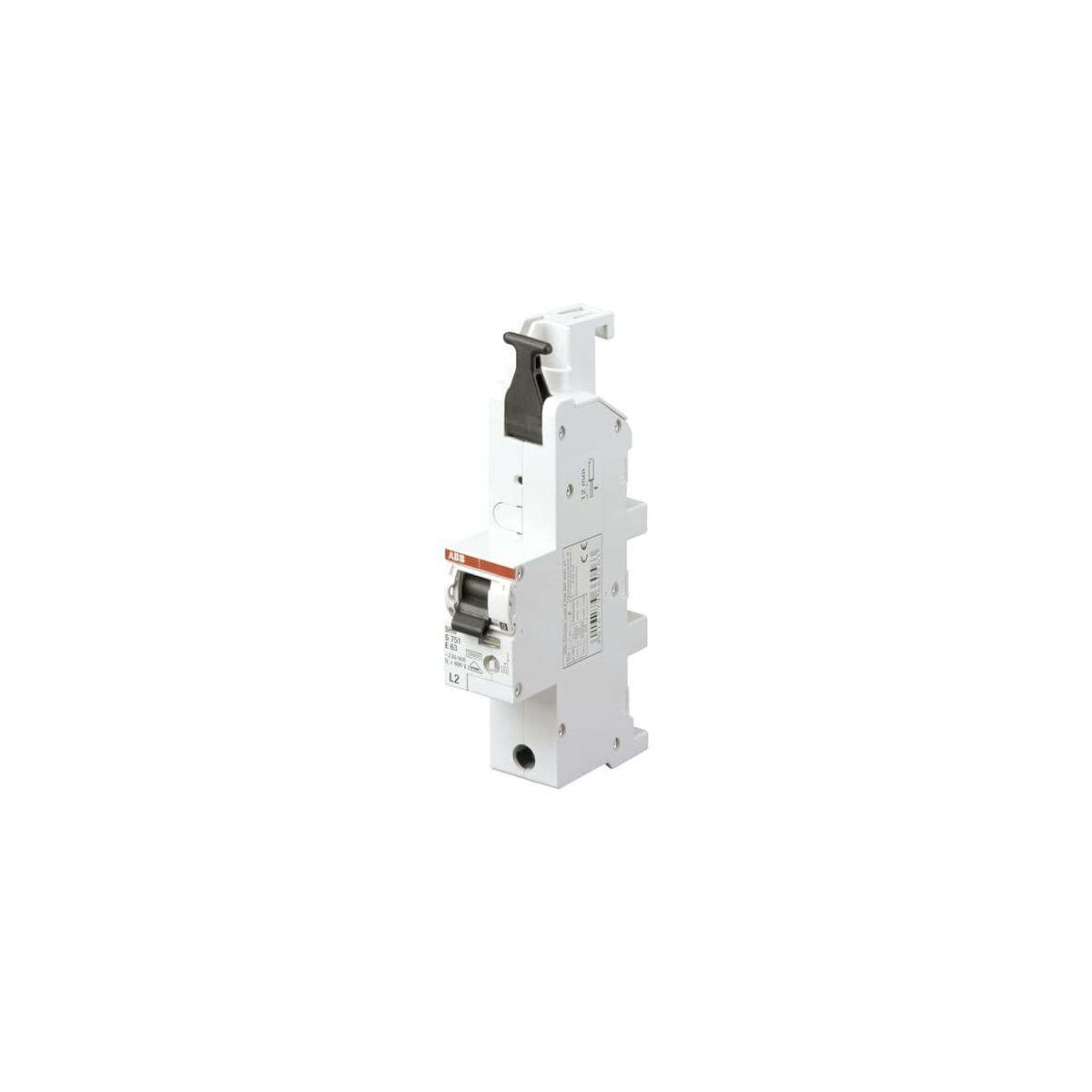

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.
Technische Daten
- Normen: DIN VDE 0641-21
- Auslösecharakteristik: E (selektiv)
- Trennfunktion: Ja
- Bemessungsbetriebsspannung: 230 / 400 V AC
- Betriebsspannung: (Maximum inkl. Toleranz) 440 V AC (Maximum inkl. Toleranz) 253 V AC
- Bemessungsisolationsspannung (Ui): (nach IEC / EN 60664-1) 690 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV auf 2000 m 8 kV auf Meereshöhe 9.8 kV
- Isolationsprüfspannung: 50/60 Hz, 1 min: 2 kV
- Bemessungsstrom (In): 35 A
- Bemessungsschaltvermögen (Icn): (230 / 400 V AC) 25 kA
- Bemessungsfrequenz (f): 50 / 60 Hz
- Verlustleistung: bei Bemessungsbedingungen pro Pol 6.9 W
- Einspeisung: Beliebig
- Schaltstellungsanzeige: Rot AN / Grün AUS
- Anzahl Pole: 1
- Überspannungskategorie: IV
- Anzugsdrehmoment: 2.5 ... 3 N·m
- Bedienteilausführung: Schalthebel
- Montageart: Sammelschiene 40 mm
- Typ Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss
- Bedienteilkennzeichnung: I/O
- Schaltgriffmaterial: Isolierstoffgruppe II, schwarz, plombierbar
- Gehäusematerial: Isolierstoffgruppe I, RAL 7035
- Montage auf DIN-Schiene: Nein
- Einbaulage: beliebig
| Produkttyp | SLS-Schalter |
| Produktart | für Sammelschienenmontage |
| Bemessungsstrom [A] | 35 |
| Charakteristik | E |
